Cv值計算器
什么是Cv值?

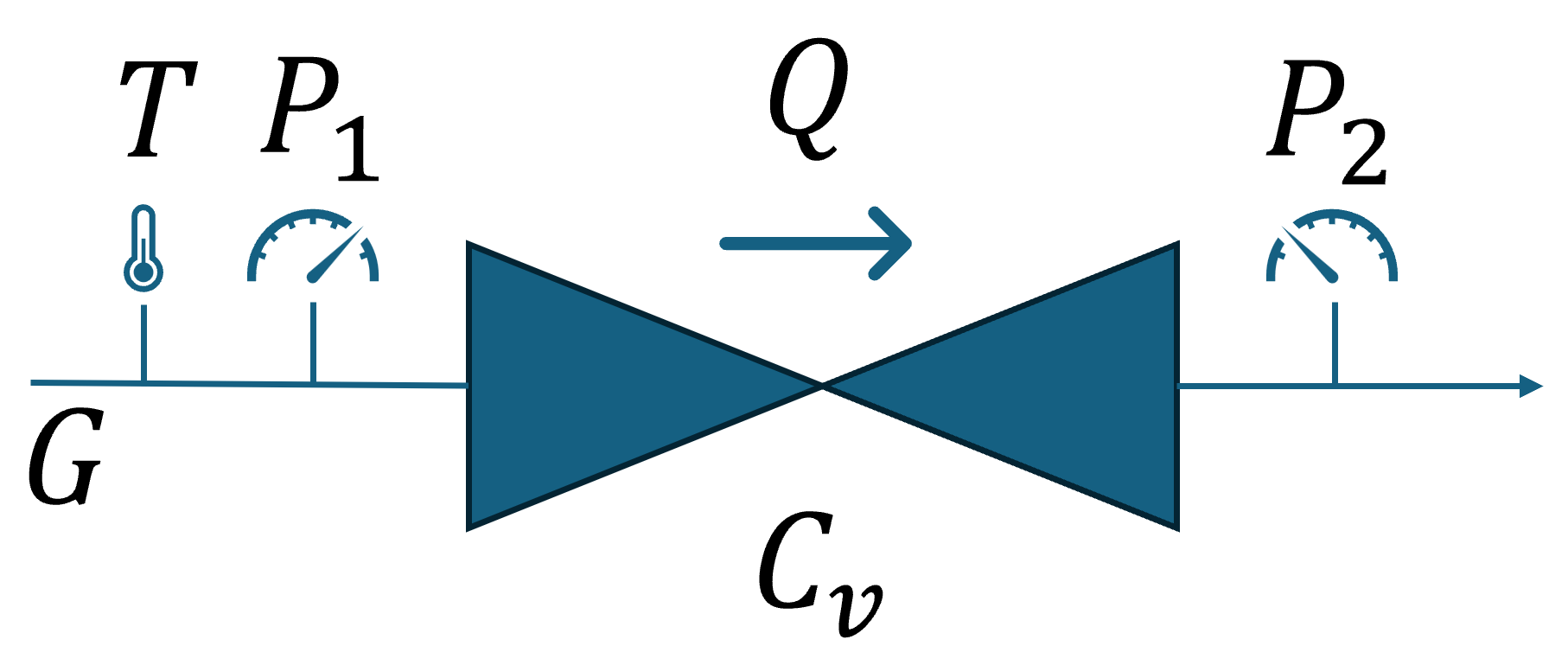

Cv值是流體動力學中用于描述閥門或類似裝置流量的度量。它被定義為在保持60°F溫度的同時，可以在1 psi的壓降下流過閥門的水量（加侖/分鐘，GPM）。
Cv值計算流量涉及復雜的計算。為了簡化這一過程，我們?yōu)槟_(kāi)發了這個Cv值和流量計算器。
要了解計算的詳情，請點擊下面的計算公式按鈕。如果您想計算指定單位之外的Cv值和流量，請聯系我們。
液體流量系數 Cv 計算
1. 變量定義
\(C_v\)
流量系數
\(Q\)
流量 (gpm)
\(SG\)
液體比重 (水=1.0)
\(P_1\)
入口壓力 (psia)
\(P_2\)
出口壓力 (psia)
\(\Delta P\)
壓力降 (\(P_1-P_2\))
2. 基礎計算公式
\[
C_v = Q\sqrt{\frac{SG}{\Delta P}}
\]
GRAT武漢格萊特控制閥
說明：適用于不可壓縮液體且未發生氣蝕或阻塞的工況。
氣體流量系數 Cv 計算
1. 變量定義
\(C_v\)
流量系數
\(Q_g\)
氣體流量 (SCFM)
\(SG_g\)
氣體比重 (空氣=1.0)
\(P_1\)
入口壓力 (psia)
\(P_2\)
出口壓力 (psia)
\(\Delta P\)
壓力降 (\(P_1-P_2\))
\(T\)
絕對上游溫度(開爾文K= °C + 273)
2. 分工況計算公式
\[
C_v =
\begin{cases}
\dfrac{Q_g}{125.6} \times \sqrt{\dfrac{SG_g T}{\Delta P \times P_2}} & \text{當 } P_2 >
\dfrac{P_1}{2} \\[2ex]
\dfrac{Q_g}{62.8 \times P_1} \times \sqrt{SG_g T} & \text{當 } P_2 \leq \dfrac{P_1}{2}
\end{cases}
\]
GRAT武漢格萊特控制閥
液體 Kv 修正計算
1. 變量定義
\(K_v\)
流量系數
\(Q\)
液體流量 (m3/h)
\(SG\)
液體比重
\(P_1\)
入口壓力 (psia)
\(P_2\)
出口壓力 (psia)
\(P_c\)
液體臨界壓力 (bar)
\(P_v\)
蒸氣臨界壓力 (bar)
\(\Delta P\)
壓力降 (\(P_1-P_2\))
\(\Delta P_c\)
阻塞壓力降
\(F_L\)
壓力恢復系數
2. 阻塞壓力降計算
\[
\Delta P_c =
\begin{cases}
F_L^2 (P_1 - P_2) & \text{當 } P_v < 0.5P_1 \\ F_L^2 \left[ P_1 - \left(0.96 -
0.28\sqrt{\dfrac{P_1}{P_c}} \right) P_v \right] & \text{當 } P_v \ge 0.5P_1
\end{cases} \]
GRAT武漢格萊特控制閥
3. 修正后 Kv 計算
\[
K_v =
\begin{cases}
Q\sqrt{\dfrac{SG}{\Delta P}} & \text{當 } \Delta P < \Delta P_c \text{（一般流動）}\\
Q\sqrt{\dfrac{SG}{\Delta P_c}} & \text{當 } \Delta P \ge \Delta P_c \text{（阻塞流動）}
\end{cases} \]
GRAT武漢格萊特控制閥
Cv 與 Kv 轉換關系
\[
C_v = 1.156K_v
\]
GRAT武漢格萊特控制閥
說明：轉換系數1.156是基于美加侖與立方米、psi與bar的單位換算關系得出的理論值。
氣體 Kv 修正計算
1. 變量定義
\(K_v\)
流量系數
\(Q_N\)
氣體流量 (Nm3/h)
\(SG_N\)
氣體重度 (kg/Nm3)
\(P_1\)
入口壓力 (bar)
\(P_2\)
出口壓力 (bar)
\(\Delta P\)
壓力降 (\(P_1-P_2\))
\(T\)
絕對上游溫度(開爾文K= °C + 273)
\(F_L\)
壓力恢復系數
2. 分工況計算公式
\[
K_v =
\begin{cases}
\dfrac{Q_N}{380} \times \sqrt{\dfrac{SG_NT}{\Delta P(P_1+P_2)}} & \text{當 }
\dfrac{\Delta
P}{P_1} < 0.5F_L^2 \text{（一般流動）}\\ \dfrac{Q_N}{330} \times \dfrac{\sqrt{SG_NT}}{P_1}
\times \dfrac{1}{F_L} & \text{當 } \dfrac{\Delta P}{P_1} \ge 0.5F_L^2 \text{（阻塞流動）}
\end{cases} \]
GRAT武漢格萊特控制閥
Cv 與 Kv 轉換關系
\[
C_v = 1.156K_v
\]
GRAT武漢格萊特控制閥
說明：轉換系數1.156是基于美加侖與立方米、psi與bar的單位換算關系得出的理論值。
五、Cv 與 Kv 轉換關系
\[
C_v = 1.156K_v
\]
GRAT武漢格萊特控制閥
說明：轉換系數1.156是基于美加侖與立方米、psi與bar的單位換算關系得出的理論值。
數據表
流量系數計算器
常規閥門的FL值通常在0.5至0.9之間
絕對壓力，單位為巴(Bar)
絕對壓力，單位為巴(Bar)
