在工程項目中，我們時常碰到閥門需要更換執行器，在更換執行器過程中，往往會碰到法蘭平臺不一致導致閥門和執行器連接不上，或者軸套尺寸偏差較大導致執行器或者閥門連接不上。那么，閥門和執行器連接需要知道哪些參數呢？讓我們來一起看看。
首先，我們要知道閥體是什么平臺，測繪出閥體平臺安裝孔的中心距D（根據ISO5211標準，一般為標準值）和孔的直徑d，選配支架連接閥體的平臺和孔就可以定了；
|
平臺 |
F03 |
F05 |
F07 |
F10 |
F12 |
F14 |
F16 |
|
D |
φ36 |
φ50 |
φ70 |
φ102 |
φ125 |
φ140 |
φ165 |
ISO5211平臺尺寸參考

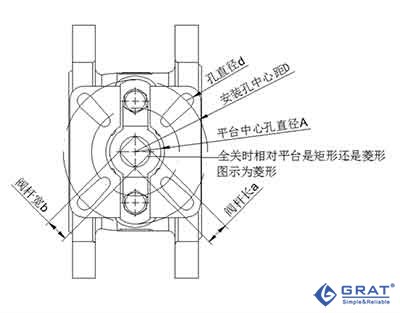

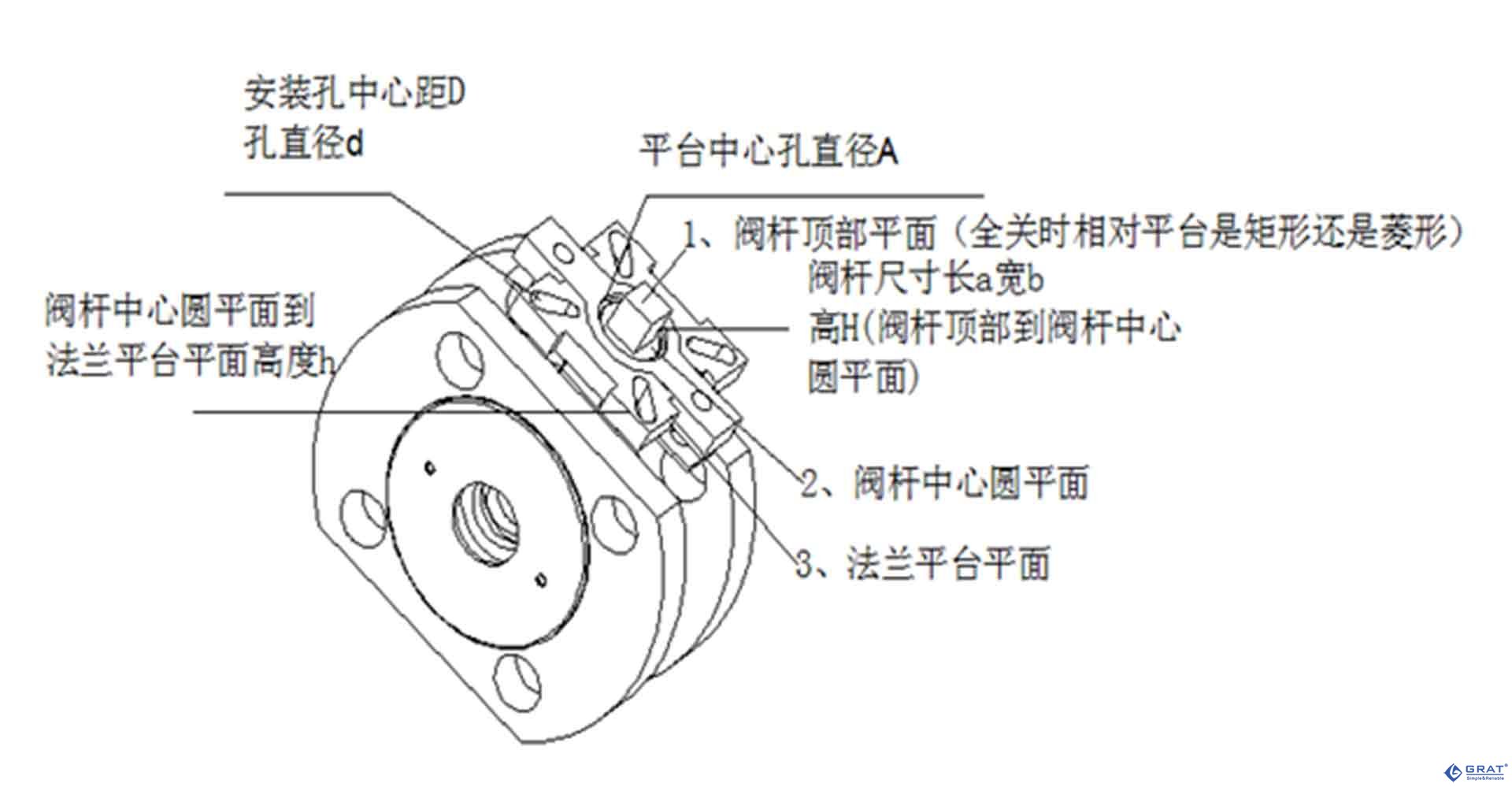

第二、我們要知道閥桿的尺寸。閥桿的長a，寬b，閥桿頂部到閥桿中心圓平面的高度H，閥桿中心圓平面到法蘭平面高度h（若二者相平，則h=0）選配軸套與閥桿連接的尺寸就可以定了（軸套深度H1≥H+h+2）。閥門關閉時閥桿是矩形還是菱形（相對閥體平臺）
還需知道平臺中心孔直徑A，可以定出選配軸套的直徑A0＜A.
|
閥門連接執行器連接尺寸測繪 |
|
序號 |
所需尺寸 |
測量數據 |
|
1 |
閥體平臺安裝孔的中心距D |
|
|
2 |
閥體平臺安裝孔直徑d |
|
|
3 |
閥桿尺寸 |
長a |
|
|
寬b |
|
|
閥桿頂部到閥桿中心圓平面的高度H |
|
|
4 |
閥桿中心圓平面到法蘭平面高度h |
|
|
5 |
平臺中心孔直徑A |
|
|
6 |
閥門關閉時閥桿四方相對法蘭平臺為矩形還是菱形 |
|
第三，我們要知道閥體的啟動力矩和控制方式，選配合適的執行器。
執行器額定輸出扭矩=1.3（安全系數）x閥門帶壓測試啟動力矩

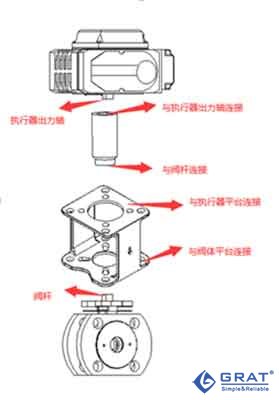

根據執行器樣本手冊上尺寸，可以定出選配支架連接執行器的平臺和孔的尺寸和選配軸套與執行器連接的尺寸。

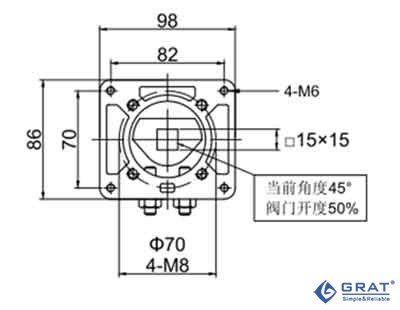

100NM標準式執行器安裝尺寸圖（F07平臺），出力軸尺寸15*15，高度H’=15，所配軸套深度H2≥H’+2=17（一般大2-3mm即可）

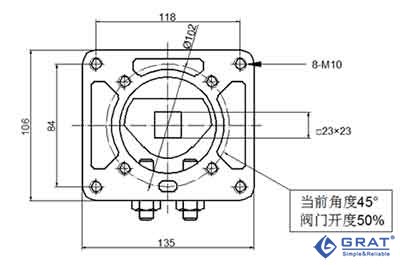

200/400/600NM標準式執行器安裝尺寸圖（F10平臺），出力軸尺寸23*23，高度H’=23，所配軸套深度H2≥H’+2=25（一般大2-3mm即可）

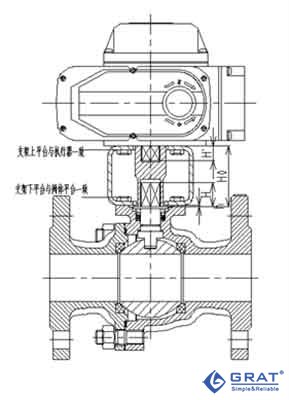

第四，確定所配軸套的高度H0≥H1+H2, 選配軸套的直徑A0＜A;
確定所配支架的高度H0’=H0-h。
