所屬類別：電動調節閥

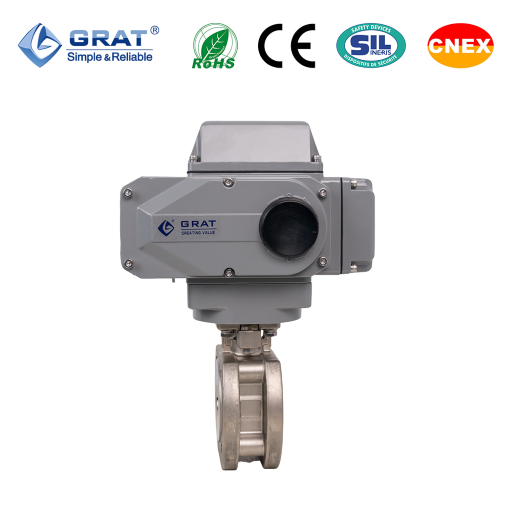

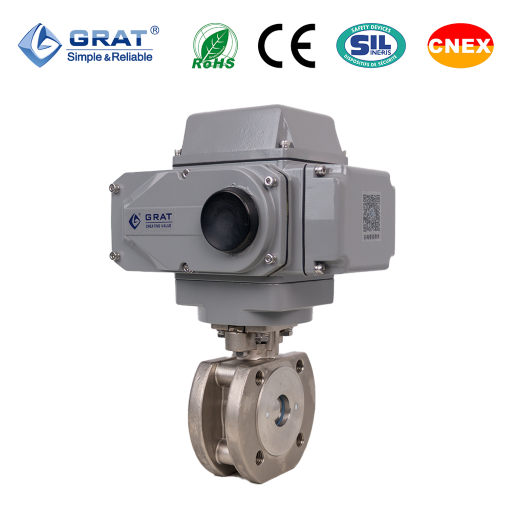

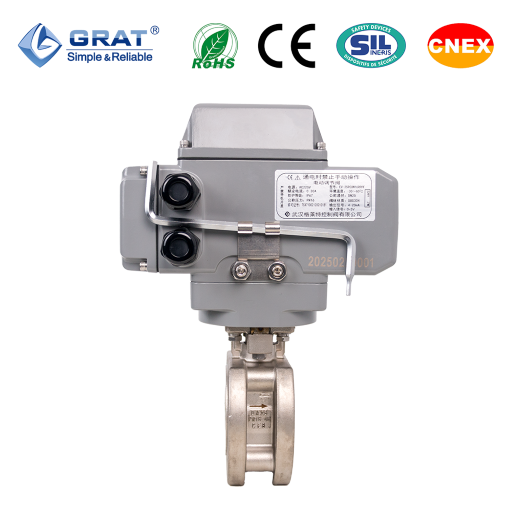

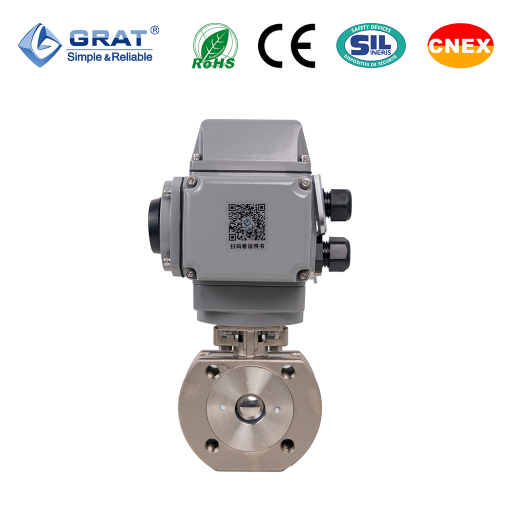

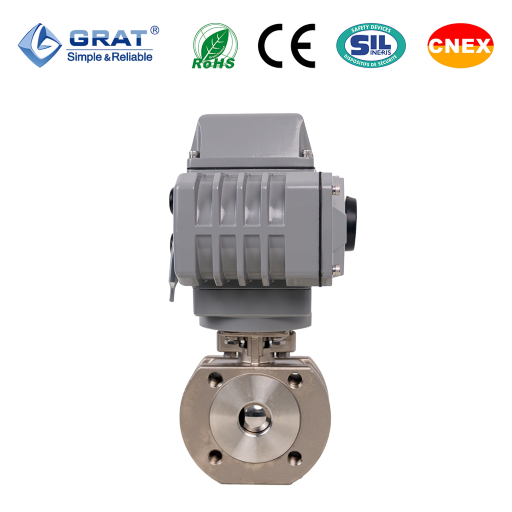

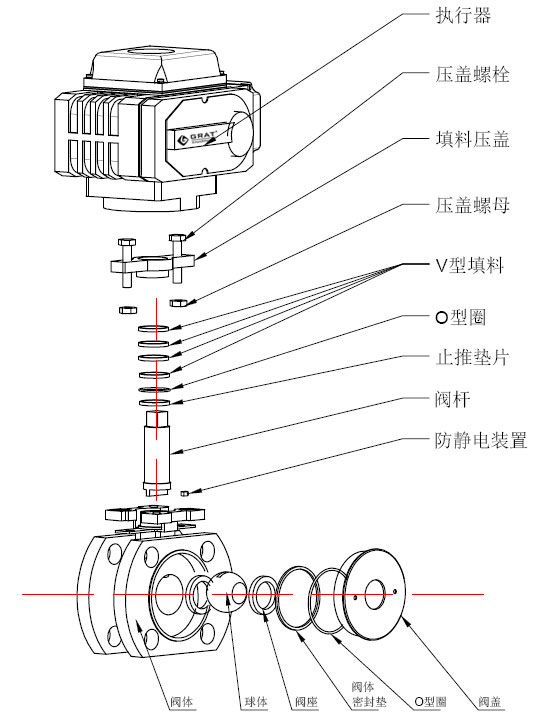

產品名稱：電子式電動調節閥

產品簡介：

格萊特的前沿技術－GRAT電子式電動調節閥，無需配伺服放大器，輸入控制信號及單相電源即可方便實現控制。充分滿足對壓力、流量、溫度、液位等工藝參數的調節需求。

	1、PPD專利定位技術：定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8
2、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！電動執行器10萬次壽命檢測報告（如右圖）

    3、電子式電動執行器與超短球閥組成，和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。
    4、閥芯確定了閥門的特性，同種口徑的閥門，也可以有不同的CV值和流量特性。
    5、V形切口閥芯能夠輕松切斷管道內的各種雜質，有效保證管路的暢通（適合于沖刷性或粘滯性流體，紙漿或其它包含混合固體或纖維的漿料流體。）
    6、調節精度高，可調比大，最大可達300:1。卓越的調節性能，使得產品廣泛應用于各種工業領域的高精度調節環節。

公稱通徑	DN15-DN200（更大口徑敬請聯系我公司索取詳細資料）
公稱壓力	PN1.6MPa
連接方式	法蘭連接
閥座形式	PTFE軟密封
閥體材質	SUS304 SUS316 WCB
閥芯材質	SUS304 SUS316 WCB
動作時間	15秒、30秒（可選）（0-90°）
工作電源	AC220V AC380V DC24V
控制信號	4～20mA 0～5V
輸出信號	4～20mA 0～5V
工作壓力	PN1.6Mpa PN2.5Mpa PN6.4Mpa
介質溫度	≤220℃
環境溫度	≤50℃
適用介質	食品、潤滑脂、纖維狀流體、水、油品、
死區	0.3%-3.0%可調

格萊特調節閥型號編制及說明

例:

A	V	-	50	PCU	N	16	K	Y	P	F	BT
1	2		3	4	5	6	7	8	9	10	11

格1 調節閥動力驅動方式

代號	E	A
名稱	電動	氣動

格2 閥門結構

V	K	HV	B	BT	B3	P	N	T
V型調節球閥	O型球閥	硬密封V型調節閥	中線軟密封蝶閥	通風蝶閥	三偏心蝶閥	單座閥	雙座閥	三通球閥

格3 公稱通徑DN（mm）(參考安裝尺寸)

格4 控制電路（參考電路圖）

代號	PCU	開關/切斷控制
		S	MS	PIU	CPT	SP
名稱	比例調節閥（I/O:4~20mA）	開關動作	帶無源觸點反饋	開關帶1KΩ電阻反饋	開關動作/輸出4~20mA信號	開關帶1KΩ電阻和無源觸點反饋

格5 介質溫度

代號	N	M	H
名稱	≤120℃	≤220℃	≤400℃

格6 公稱壓力Mpa

代號	10	16	25	40	64
名稱	1.0	1.6	2.5	4.0	6.4

格7 氣動作用方式（電動省略）

代號	K	B
名稱	單作用氣開	單作用氣關

格8 閥座密封形式

代號	Y	R
名稱	硬密封座	軟密封座

格9 閥體材料

代號	C	P	R	RL	注：特殊材料待定
名稱	ZG25	304	316	316L	注：特殊材料待定

格10 連接方式及標準

代號	D	F	S
名稱	對夾式按JB81-94	法蘭式按JB81-94	絲扣連接

格11 防爆等級（無防爆要求缺省）

代號	EX	BT
名稱	電動隔爆	氣動防爆

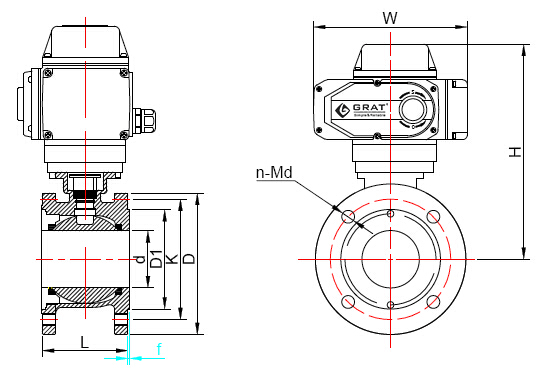

1、電子式電動調節閥外形圖和連接尺寸：

   2、電子式電動調節閥國標安裝尺寸
   設計標準：GB/T12237-2007
   法蘭標準：GB/T9113-2010                   國標單位：（mm）

通徑DN mm in		d	D1	K	D	n-Md	f	L	H	W
DN15	1/2〃	15	45	65	95	4-M12	2	35	210	196
DN20	3/4〃	19	55	75	105	4-M12	2	38	216	196
DN25	1〃	25	65	85	115	4-M12	2	50	223	196
DN32	1-1/4〃	28	76	100	140	4-M12	2	50	230	196
DN40	1-1/2〃	38	83	110	148	4-M16	3	67	240	196
DN50	2〃	49	102	125	156	4-M16	3	72	250	196
DN65	2-1/2〃	64	120	145	185	4-M16	3	94	298	255
DN80	3〃	73	143	160	200	8-M16	3	120	312	255
DN100	4〃	90	168	180	220	8-M16	3	141	322	255
DN125	5〃	110	185	210	245	8-M16	3	165	397	255
DN150	6〃	145	208	240	277	8-M20	3	225	422	255
DN200	8〃	195	265	395	335	12-M20	3	275	512	255

   3、電子式電動調節閥德標安裝尺寸
   設計標準：DIN3375/1，2，EN12516-1
   法蘭標準：DIN EN1092-1 PN10-PN40               德標單位：（mm）

通徑 mm in		d	D1	K	D	n-Md	f	L	H	W
DN15	1/2〃	15	45	65	95	4-M12	2	44	220	196
DN20	3/4〃	20	58	75	105	4-M12	2	44	220	196
DN25	1〃	25	68	85	115	4-M12	2	50	223	196
DN32	1-1/4〃	32	78	100	140	4-M16	2	60	237	196
DN40	1-1/2〃	38	88	110	150	4-M16	3	65	244	196
DN50	2〃	49	102	125	165	4-M16	3	80	245	196
DN65	2-1/2〃	62	122	145	185	4-M16	3	110	306	255
DN80	3〃	74	138	160	200	8-M16	3	120	326	255
DN100	4〃	100	158	180	220	8-M16	3	152	338	255
DN125	5〃	118	188	210	250	8-M16	3	180	363	255
DN150	6〃	150	212	240	285	8-M20	3	232	396.5	255

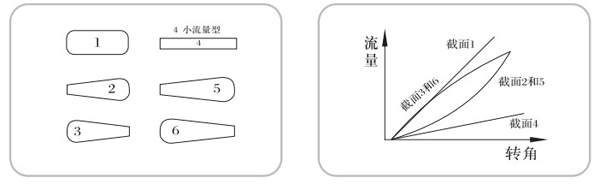

4、電子式電動調節閥流道的幾種典型截面形狀及流量特性示意圖

5、閥體主要技術參數及指標

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
100%開度時流量系數CV值（參考）	O形	24	44	84	122	198	320	443	595	1096	1692	2602	4212
	矩形	8.7	13.4	20	32.6	44.3	70	114	134	186	270	462	688
	V形	7.5	11	17	28	38	60	98	116	155	233	397	595
流量特性		J矩形：近似直線；V形（對數）等百分比；O形：快開
公稱壓力		16（1.6MPa）、40（4.0MPa）、64（6.4MPa）
可調比		50:1 100:1 300:1
法蘭標準		符合JB78-59、JB-79-59標準；可按JB/T79.1、JB/T79.2-94等標準生產
閥體材質		鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、316、316L）、鈦合金
球體材質		不銹鋼（ZG1Cr18Ni9Ti、316、316L、A105）等
閥桿材質		不銹鋼（ZG1Cr18Ni9Ti、316、316L）
填料材質		聚四氟乙烯、柔性石墨
密封形式		軟密封						硬密封
閥座材質		聚四氟乙烯				碳纖維強化聚四氟乙烯				不銹鋼或不銹鋼+STL
泄漏率		Ⅵ級						小于額定流量的10-4、10-5
工作溫度		N:-40℃-180℃				M:-40℃-280℃				H:-40℃-400℃

6、電子式電動調節閥執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

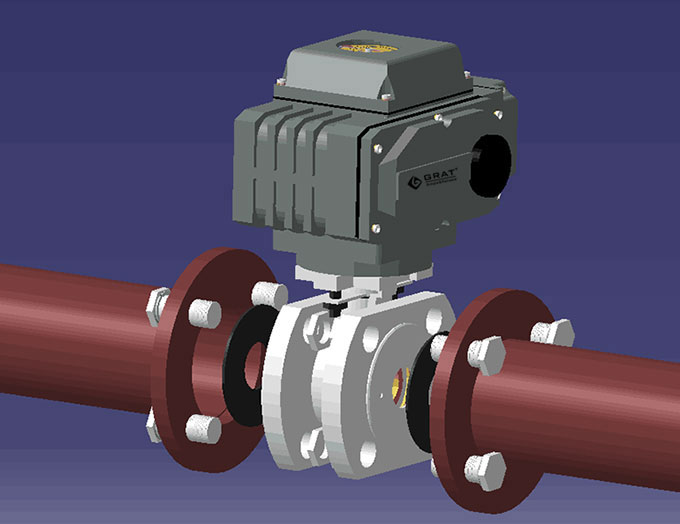

7、電子式電動調節閥與管道的安裝示意圖

8、電動球閥安裝步驟說明書http://www.yihaozuan.cn/download2/268.html

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
