所屬類別：電動蝶閥

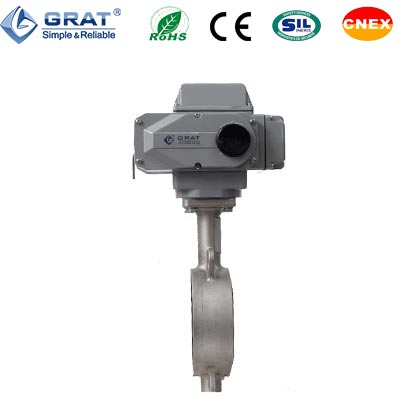

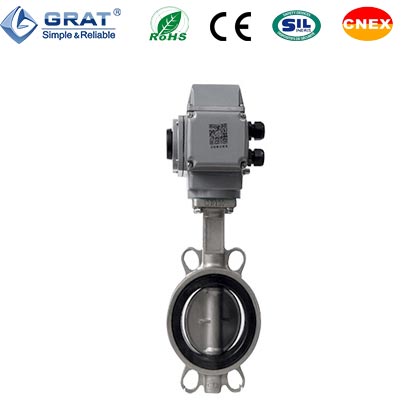

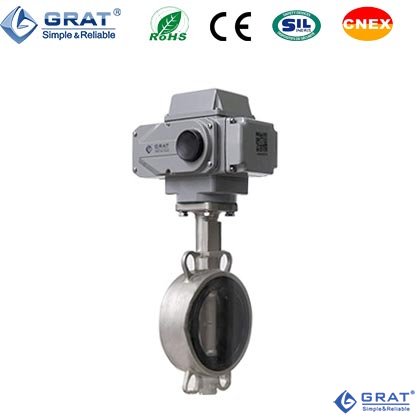

產品名稱：快速開關電動蝶閥
產品簡介：

快速開關電動蝶閥，充分滿足對壓力、流量、溫度、液位等工藝參數的快速開關和切斷需求。

快速開關電動蝶閥，廣泛應用于各種壓差大，易卡堵等復雜工況，要求快速開關，切斷的工藝管路。

全面覆蓋電磁閥產品所不能滿足的復雜工況。

快速動作滿足管路快速切斷介質的需求。

只在工作時通電，動作開關到位即切斷電源。

電機減速結構，有效避免電磁閥線圈長期通電容易老化，壽命短的缺陷。

無安裝方向的要求，可在管道上360°任意角度安裝，甚至是倒置安裝。

壓差大的環境同樣輕松切斷，而無需擔心電磁閥銜鐵結構無法吸合的缺陷。

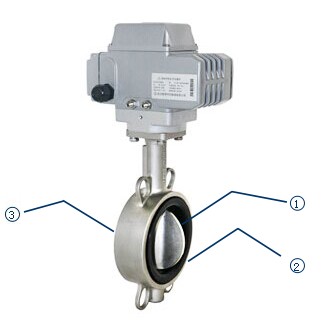

    ①采用無銷釘結構，有效避免長期運行銷釘脫落。
    ②本閥具有雙向密閉功能，安裝時不受介質流向的控制，也不受空間位置的影響?？稍谌魏畏较虬惭b。

DDS開關調試專利技術：
旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！
從原來5步調試到DDS技術的1步到位！我們懂你的煩惱
簡單的一步調試，只需要一個內六角扳手按照你預設的角度
輕松旋轉刻度盤上的調試螺釘到達位置。
DDS開關調試技術專利號：ZL2014 2 0595730.6

超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！
電動執行器10萬次壽命檢測報告（如右圖）

    ★4/6秒可完成開關動作，采用電動快開執行機構（執行器）驅動裝置。只在工作時才使用電能。閑置時零功耗，有效降低系統運行成本。
    ★耐壓差可達到1.0MPa以上
    ★無需維護，從一開始投入運行就無需任何維護。

公稱通徑	DN40-DN200
動作時間	3秒、4秒、6秒可選（0-90°）
公稱壓力	1.0MPa. 1.6MPa
閥體結構	中線軟密封結構、偏心結構
工作電源	AC110VAC220V，AC380VDC24V
控制信號	開關帶反饋
工作壓力	PN1.6MPa
介質溫度	≤120℃（更高耐溫級別備選）
環境溫度	≤60℃
流量系數	額定
適用介質	水，油品，氣體
閥體材質	SUS304 SUS316 WCB
連接方式	對夾式/法蘭式（備選）
密封形式	軟密封/硬密封（備選）
試驗壓力	殼體實驗	1.76MPa
	密封試驗	2.4MPa
閥體材質	WCB、QT450-10、HT200、HT250、不銹鋼304，316
閥板材質	WCB、QT450-10、HT200、HT250、不銹鋼304，316
轉軸材質	2Cr13
密封圈材質	丁腈耐油橡膠、EPDM、PTFE、PPL、司泰萊合金堆焊等
填料材質	柔性石墨
防護等級	IP67
制造標準	GB/T 12238-2008 、API 609
結構長度標準	GB/T 12221-2005
檢驗標準	GB/T 13927-2008 、API 598

中線蝶閥Cv值

規格 Size	mm	50	65	80	100	125	150	200
規格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"
90°開啟時CV Full 90°Open		135	220	302	600	1022	1579	3136

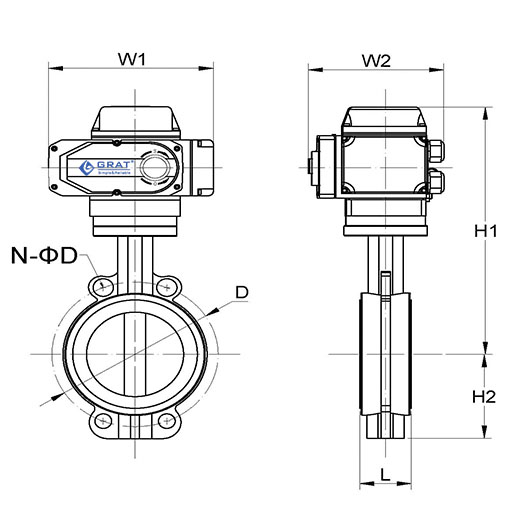

1、對夾式快速開關電動蝶閥連接尺寸

通徑 DN(mm)	L	D	N-ΦD	H2	H1	W1	W2
40	33	125	4-Φ18	48	210	167	138
50	42.6	125	4-Φ18	70	314	196	145
65	45.6	145	4-Φ18	76	327	196	145
80	45.6	160	8-Φ18	89	333	255	182
100	51.6	180	4-Φ22	104	385	255	182
125	55.6	210	4-Φ22	120	400	255	182
150	55.6	240	4-Φ23	139	442	255	182
200	59.6	295	4-Φ23	175	480	354	251

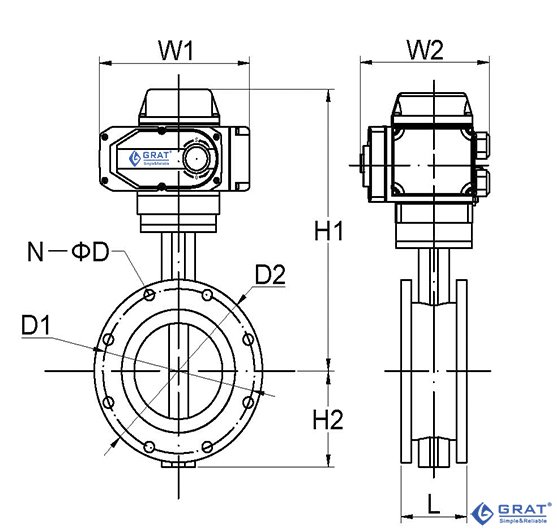

2、快速開關電動蝶閥法蘭式連接安裝尺寸：

法蘭式電動蝶閥結構特點圖

口徑（DN)	D1	D2	N-ΦD	L	H2	H1	W1	W2
50	125	165	4-Φ18	108	70	288	196	145
65	145	185	4-Φ18	112	76	301	196	145
80	160	200	4-Φ18	114	89	313	255	182
100	180	220	8-Φ18	127	104	328	255	182
125	210	250	8-Φ18	140	120	348	255	182
150	240	285	8-Φ23	140	132	368	255	182
200	295	340	8-Φ23	152	167	435	354	251

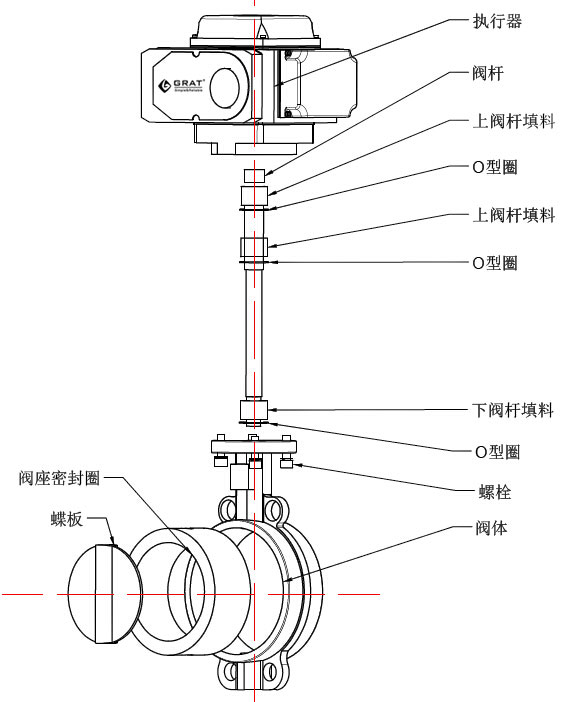

3、快速開關電動蝶閥主體零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

4、快速開關電動蝶閥執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

5、快速開關電動蝶閥性能規范

公稱通徑		40～200	40～200	mm
公稱壓力		1.0	1.6	Mpa
試驗壓力	密封	1.1	1.76
	殼體	1.5	2.4
適用溫度		﹣15～﹢150		℃
適用介質		淡水、海水、污水、空氣、蒸氣、食品、藥品、各種油類、酸類、堿類、鹽類等

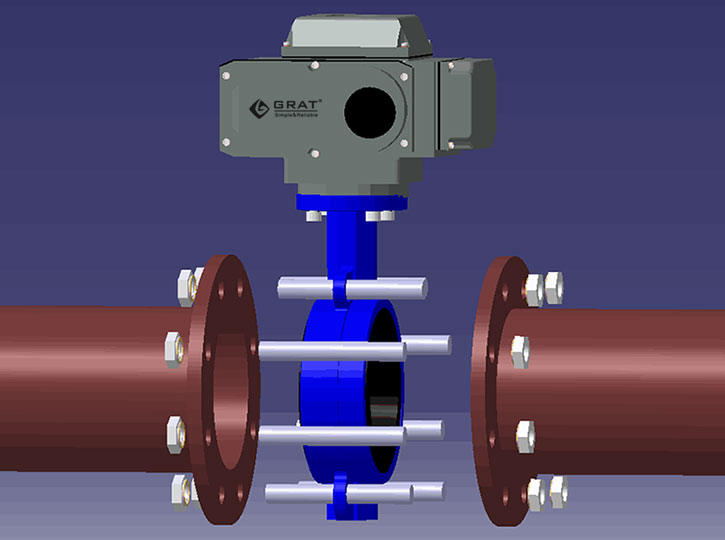

6.快速開關電動蝶閥與管道連接示意圖

7.快速開關電動蝶閥安裝步驟說明書http://www.yihaozuan.cn/download2/936.html

8.對夾式蝶閥適用法蘭

規格(mm)	D	D1	D2	D3	D4	n-Φ	H	f	D5	b
50	165	125	59	52	52	4-Φ 18	20	3	62	8
65	185	145	122	75	67	4-Φ 18	20	3	78	8
80	200	160	133	91	82	8-Φ 18	20	3	91	8
100	220	180	158	110	102	8-Φ 18	22	3	116	8
125	250	210	184	135	127	8-Φ 18	22	3	142	8
150	285	240	212	161	152	8-Φ 22	24	3	170	10
200	340	295	268	221	208	12-Φ 22	26	3	221	10

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
