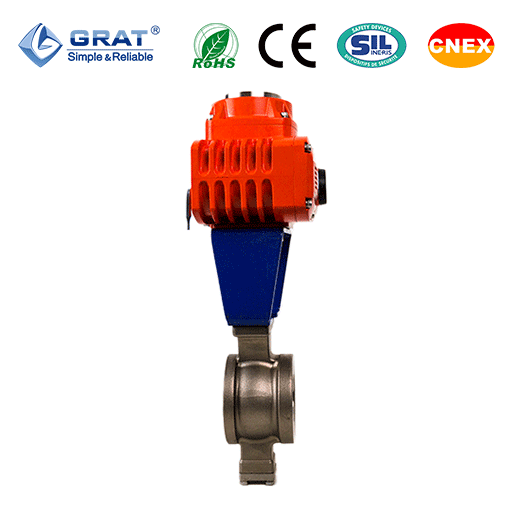

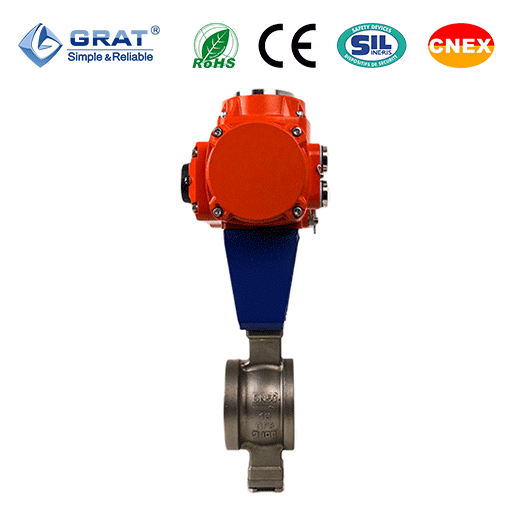

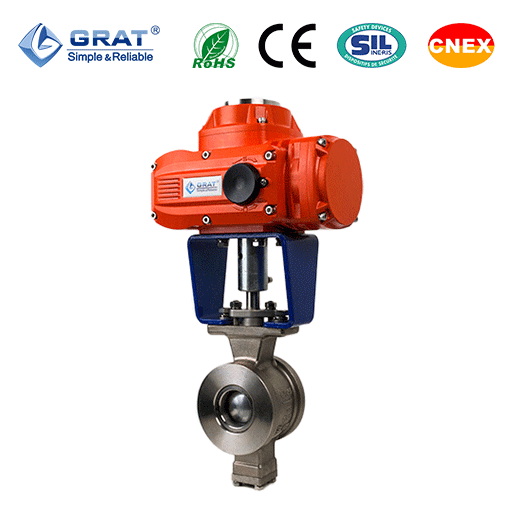

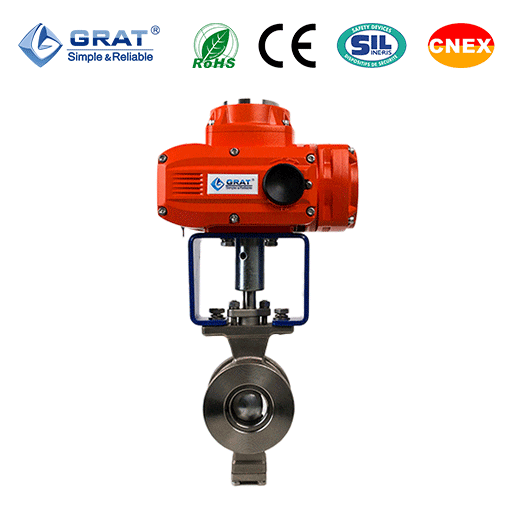

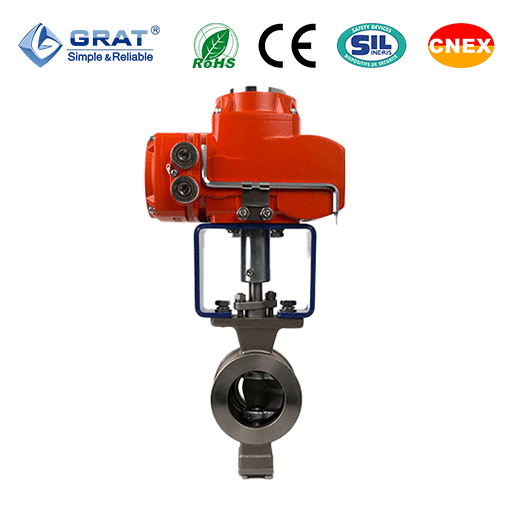

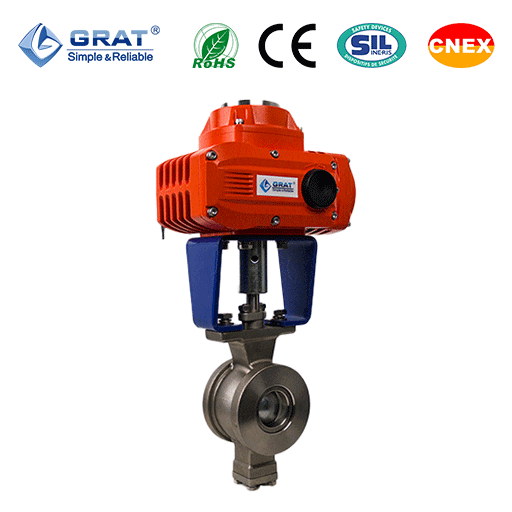

1. 創新改進型硬密封無螺孔法蘭密封面,提高密封強度,有效避免硬密封調節閥法蘭密封面泄漏隱患。密封等級V級。
2. 閥座與閥芯之間形成的剪刀口,能夠輕松切斷管道內的各種雜質,有效保證管路的暢通。
3. 可加長閥桿以助散熱,有效增加執行器與高溫介質距離。此固定式球閥的閥桿球芯一體,有效解決機械回差問題,回轉誤差≤0.5。
4. 高性能硬密封采用司泰萊堆焊合金密封圈,耐高溫可達350℃
Ex:防爆標志,表明電氣設備符合GB3836和IEC60079中所列的一個或多個防爆型式。
db:隔爆型,高保護等級(正常或故障時均防爆)。
ⅡC:除Ⅰ類外的其他爆炸性氣體環境用電氣設備,即工廠用電氣設備。
T6:設備表面溫度≤85℃。
Gb:爆炸性氣體環境用設備,具有“高”的保護級別,在正常運行或預期故障條件下不是點燃源。
公稱通徑 | DN15-DN350(更大口徑敬請聯系我公司索取詳細資料) |
公稱壓力 | PN1.6~6.4MPa |
連接方式 | 對夾式連接,法蘭連接 |
閥座形式 | 不銹鋼可動硬密封 |
動作時間 | 15~120秒(0-90°)可選 |
工作電源 | AC110V, AC220V,AC380V, DC24V |
控制方式 | 調節或開關控制 |
介質溫度 | ≤450℃ |
環境溫度 | -30~60℃ |
適用介質 | 礦漿、煤漿、紙漿、水、油品、氣體 |
死 區 | 0.3%~3.0%可調 |
閥體材質 | WCB SS304 SS316 SS316L |
閥座材質 | SS304 SS316 SS316L |
閥芯材質 | SS304 SS316 SS316L |
制造標準 | GB/T 12237-2007 |
法蘭標準 | GB/T 9124.1-2019、GB/T 9124.2-2019、GB17241.6-2008 |
結構長度標準 | GB12221-2005 |
檢驗標準 | GB/T 13927-2008 |
規格 | DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
CV值(開度為90度時) | 28 | 50 | 75 | 115 | 180 | 298 | 460 | 760 | 950 | 1700 | 2700 | 3800 | 7100 |

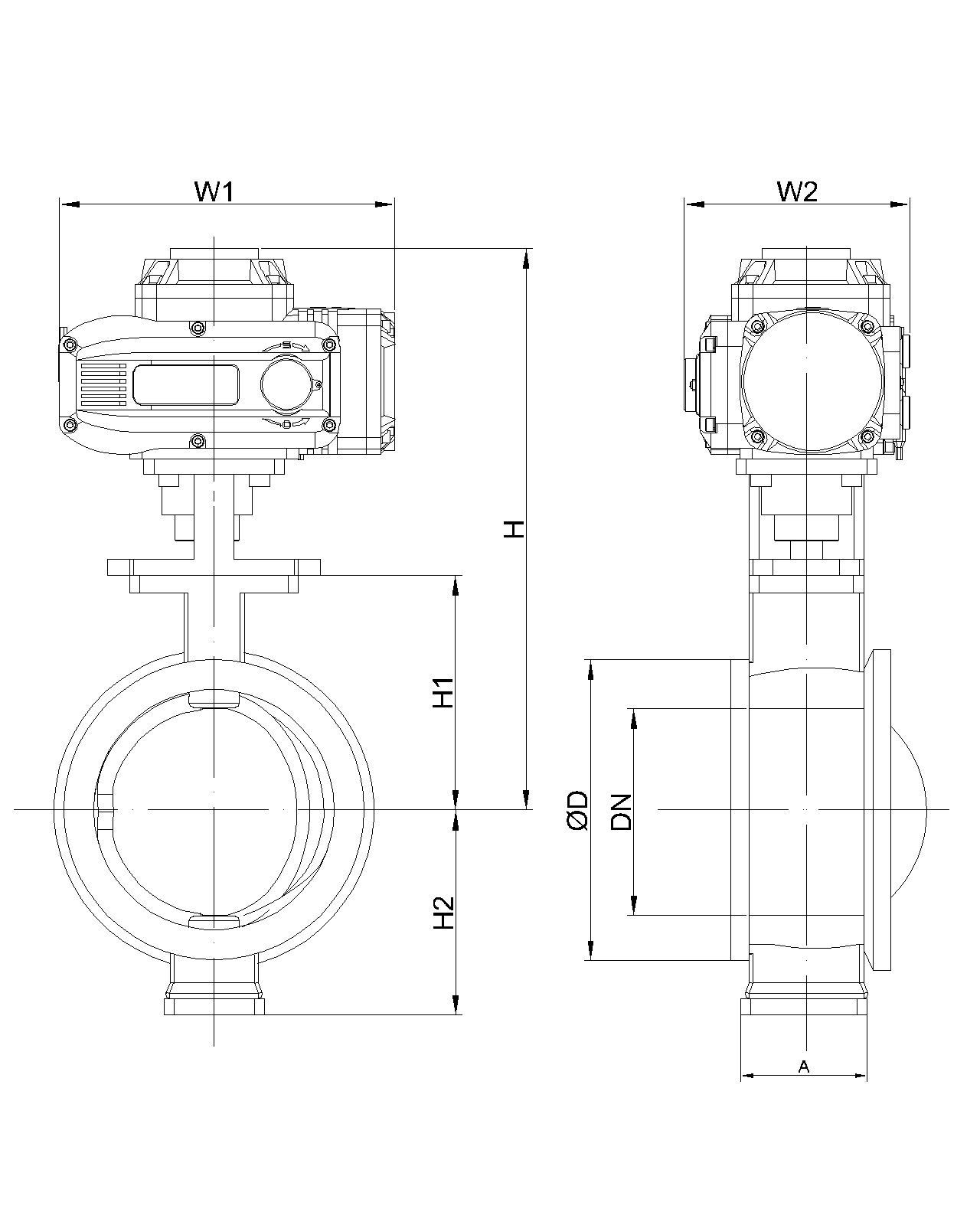

2.防爆電動球閥國際安裝尺寸:
通徑(DN) | L | D | K | D1 | n-Φd | b | i | H | W1 | W2 | |
mm | in | ||||||||||
15 | 1/2″ | 130 | 95 | 65 | 45 | 4-Φ14 | 14 | 2 | 220 | 204 | 141 |
20 | 3/4″ | 130 | 105 | 75 | 55 | 4-Φ14 | 16 | 2 | 222 | 204 | 141 |
25 | 1″ | 142 | 113 | 85 | 65 | 4-Φ14 | 18 | 2 | 230 | 204 | 141 |
32 | 1-1/4″ | 165 | 140 | 100 | 78 | 4-Φ18 | 18 | 2 | 244 | 204 | 141 |
40 | 1-1/2″ | 165 | 150 | 110 | 85 | 4-Φ18 | 18 | 2 | 245 | 204 | 141 |
50 | 2″ | 203 | 165 | 125 | 100 | 4-Φ18 | 20 | 2 | 294 | 252 | 163 |
65 | 2-1/2″ | 222 | 185 | 145 | 120 | 8-Φ18 | 20 | 2 | 340 | 252 | 163 |
80 | 3″ | 241 | 200 | 160 | 135 | 8-Φ18 | 21 | 2 | 360 | 293 | 184 |
100 | 4″ | 305 | 220 | 180 | 155 | 8-Φ18 | 22 | 2 | 379 | 293 | 184 |
125 | 5″ | 356 | 250 | 210 | 184 | 8-Φ18 | 22 | 3 | 432 | 293 | 184 |
150 | 6″ | 394 | 285 | 240 | 210 | 8-Φ23 | 24 | 3 | 442 | 293 | 184 |
200 | 8″ | 457 | 340 | 295 | 265 | 12-Φ23 | 26 | 3 | 507 | 293 | 184 |
控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式:通過交流開 關量實現開啟,關閉操作,
并輸出一組只是全開,全閉 的有源位置信號。 | S | 點擊查看 | |
開關動作模式:輸出無源觸 點信號。 結構:帶兩個中間位置開關。 | MS | 點擊查看 | |
開關動作模式:輸出 0~1000Ω反饋信號。
結構:帶500Ω或1KΩ電位 器。 | PIU | 點擊查看 | |
開關動作模式:通過開關電
路控制閥門開啟角度與電位
器阻值對應,并同時實現中 間位置控制功能。
結構:帶電位器和中間位置 開關。 | SP | 點擊查看 | |
開關動作模式:輸出4~ 20mA閥位反饋信號。 結構:帶1KΩ電位器和R/I變
換器。 | CPT | 點擊查看 | |
調節動作模式:輸入4~20mA控制信號,輸出4~20mA閥位反饋信號。 結構:帶1kΩ電位器和控制 模塊(伺服放大器)。 | PCU | ![]() | 點擊查看 |
通過外部直流電源向電路輸 出直流開關量控制開啟, 關閉程序,并輸出一組對應 全開,全閉位置的無源觸點 信號。 | G | ![]() | 點擊查看 |
通過外部直流電源向電路輸出模擬量信號控制開啟,關閉程序,并輸出一組對應全開,全閉位置的模擬量信號。 | PCU-DC24 | ![]() | |
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟,關閉操作并輸出一組對 應全開,全閉位置的無源觸 點信號。 | H | ![]() | 點擊查看 |
數字模塊-DC-電路圖 | DC | ![]() | |
數字模塊-AC-電路圖 | AC | ![]() |
