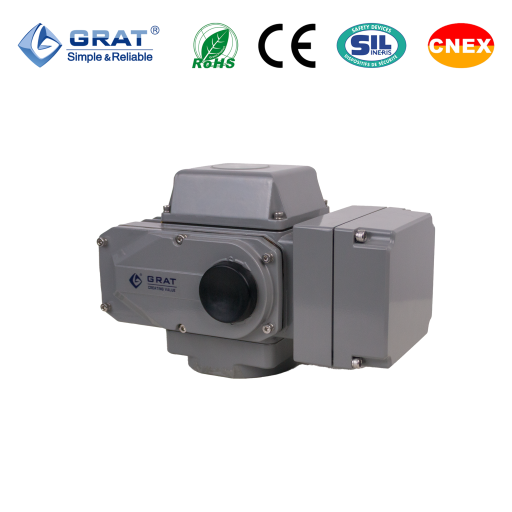

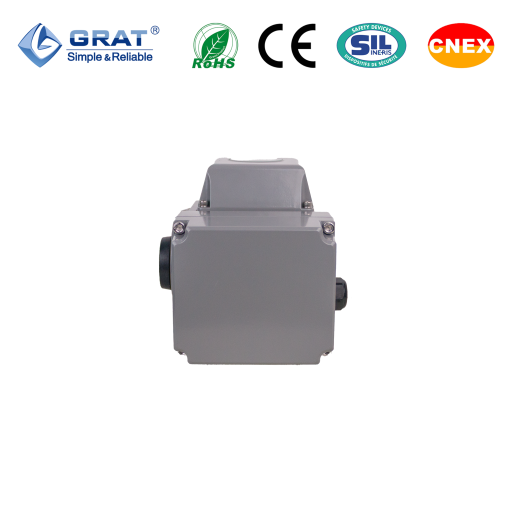

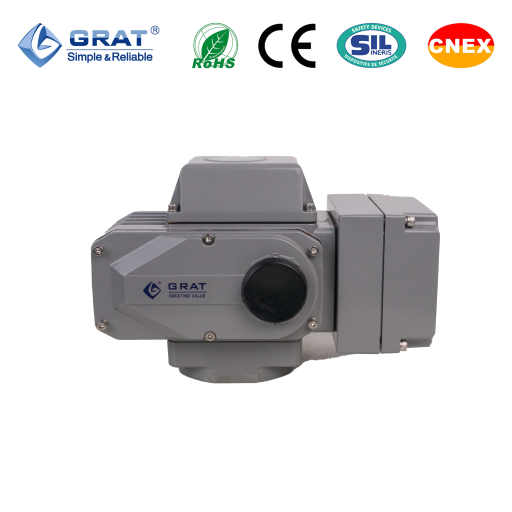

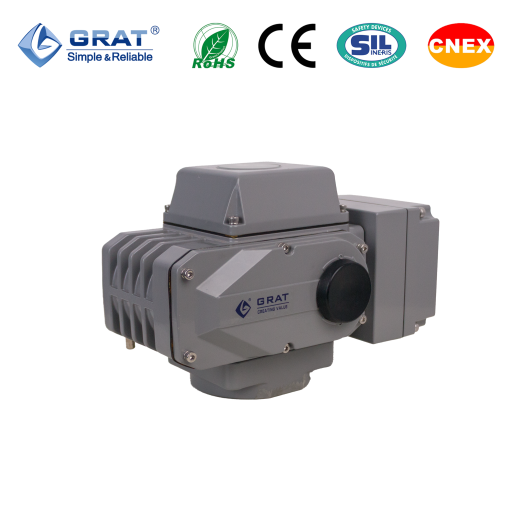

帶斷電復位功能的電動執行器，專為需應對突發斷電場景的自動化系統設計，是閥門、風門等設備的核心驅動部件。其融合精密電機控制與智能復位技術，在保障設備常規電動驅動精準性的同時，創造性解決了斷電狀態下的安全運維難題，廣泛適用于給排水、暖通空調、工業自動化等對設備運行安全性要求嚴苛的領域。
斷電自動復位，保障系統安全
精準驅動與智能控制
快速開關，提升響應效率
安裝便捷，兼容廣泛
結構緊湊，節省安裝空間，尤其適合改造項目或空間受限的場景。
EA系列電子是一體化電動執行器輸出力矩為20N·m-2500N·m，適配各種旋轉類閥門（如：球閥，蝶閥）和風門擋板，液體耦合器等旋轉類機械定位轉動的開關及調節控制。
| 型號 | EA-20 | EA-50 | EA-100 | EA-200 | EA-400 | EA-600 | EA-1000 | EA-1600 | EA-2500 | |
| 輸出扭矩 | 20N·m | 50N·m | 100N·m | 200N·m | 400N·m | 600N·m | 1000N·m | 1600N·m | 2500N·m | |
| 推薦 適配 閥體 | 球閥 | DN15-20 | DN25-40 | DN50-65 | DN65-80 | DN80-100 | DN125-150 | DN200-300 | DN300 | DN400 |
| 蝶閥 | DN32-50 | DN50-125 | DN150-200 | DN200-250 | DN300 | DN400-600 | DN600 | DN700-800 | ||
| 動作時間 | 15S | 15S/30S | 15S/30S | 15S/30S | 30S | 45S | 30S | 48S | 60S/75S | |
| 回轉角度 | 0-90° 0-360° | 0-90° 0-360° | 0-90° 0-360° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | |
| 電機功率 | AC220V | 6W | 10W | 25W | 40W | 90W | 90W | 210W | 210W | 220W |
| AC380V | 6W | 15W | 30W | 40W | 40W | 300W | 300W | 320W | ||
| DC24V | 8W | 13W | 25W | 35W | 70W | 70W | ||||
| 額定電流 | AC220V | 0.16A | 0.16A | 0.32A | 0.35A | 0.54A | 0.64A | 0.96A | 0.98A | 1.03A |
| AC380V | 0.07A | 0.10A | 0.15A | 0.29A | 0.29A | 0.45A | 0.46A | 0.48A | ||
| DC24V | 0.7A | 1.28A | 2.03A | 3.57A | 5.13A | 6.04A | ||||
| 電機壽命 | AC220V/380V | S2工作制，壽命≥10萬小時 | ||||||||
| DC24V | 壽命600小時，極限2000小時 | |||||||||
| 整機重量 | 1.2Kg | 2.5kg | 3.5kg | 8kg | 8.5kg | 9kg | 20kg | 21kg | 22kg | |
| 電源 | AC 110V, AC 220V, AC 380V, DC 24V, DC 220V 可選 | |||||||||
| 精度 | 回差≤0.5% 死區≤0.5% 反饋誤差≤0.5% | |||||||||
| 絕緣電阻 | 100MΩ/500V DC | |||||||||
| 耐壓等級 | 1500V AC1分鐘 | |||||||||
| 防護等級 | IP67 | |||||||||
| 限位組件 | ■ 電動操作時：全開全閉極限開關。 ■ 手動操作時：機械擋塊。 | |||||||||
| 保護裝置 | 過熱保護器（自動恢復型） | |||||||||
| 安裝方位 | 360°任意角度安裝 | |||||||||
| 電氣接口 | M20*1.5防水電纜接頭×2(電源線、信號線) | |||||||||
| 環境溫度 | -30℃~60℃（▲耐溫型：-50℃~70℃） | |||||||||
| 檢測標準 | JB/T8219-2016 | |||||||||
(表二)附加特殊功能可按客戶要求裝備
| 特殊功能選項 | 代號 |
| ▲力矩限制裝置 | ATS |
| ▲支架，軸套 | ZT |
| ▲遙控裝置 | C |
| ▲除濕加熱器 | H |
★選型舉例：
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
