塑膠防腐球閥廣泛應用于各種酸堿和化學溶液系統等多個行業。閥體重量輕、耐腐蝕性強廣泛用于純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統。

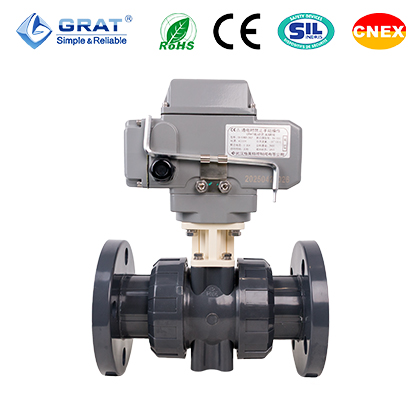

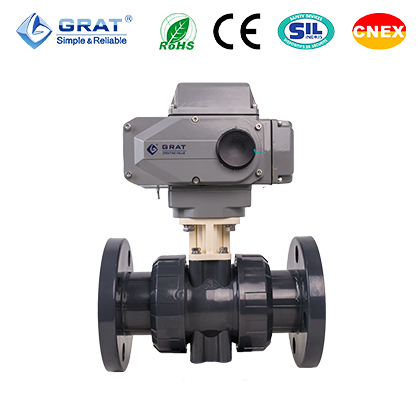

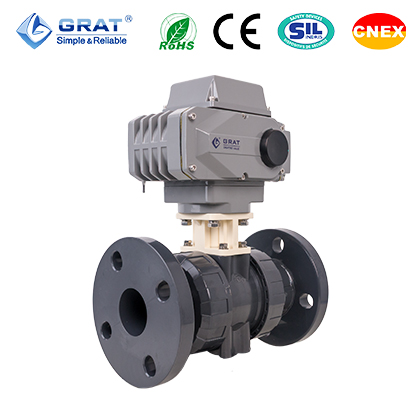

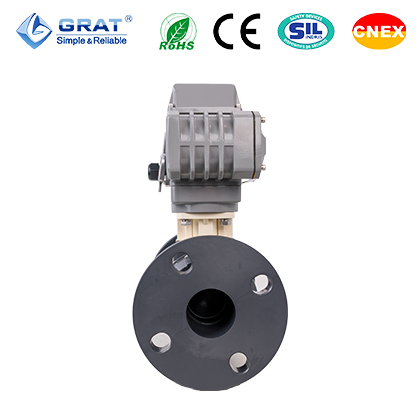

UPVC電動球閥采用具有極強耐腐蝕性能的UPVC材料，能耐強酸、強堿，不會生銹結垢。使得其用途更加廣泛。雙由令連接方式，拆卸簡單方便，維護簡單易行（如下圖）。
材質衛生無毒，符合國家衛生標準。
閥體重量輕，相當于鋼管1/5銅管的1/6。
具有極佳的強度和韌性，耐磨損。
管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力。
公稱通徑 | DN15～DN100 |
工作電源 | AC110V, AC220V，AC380V, DC24V |
介質溫度 | -15℃－60℃（無凍結） |
環境溫度 | -30℃－60℃ |
公稱壓力 | PN0.1～1.6MPa |
控制方式 | 調節或開關控制 |
氣動作用方式 | 單作用(帶彈簧復位)或雙作用 |
適用介質 | 水、空氣、油類、腐蝕性化學液體 |
連接方式 | 法蘭連接，雙由令連接 |
密封形式 | 軟密封 |
軸 | 聚氯乙烯PVC |
O形環O-RING | 乙烯丙烯橡膠EPDM |
環形螺母Ring nut | 聚氯乙烯PVC |
閥體 | 聚氯乙烯PVC、CPVC |
端部END | 聚氯乙烯PVC |
O形環O-RING | 乙烯丙烯橡膠EPDM |
球體密封圈 | 聚四氟乙烯PTFE |
球芯 | 聚氯乙烯PVC、CPVC |
O形環 | 乙烯丙烯橡膠EPDM |
球芯密封支架 | 聚氯乙烯PVC |
環 | 聚氯乙烯PVC、CPVC |
防護等級 | IP67 |
安裝方式 | 任意角度安裝（為延長壽命最好水平或傾斜安裝） |
設計與制造標準 | API 6D |
法蘭標準 | ANSI B16.5 JIS B2239 |
結構長度標準 | GB/T 12221-2005 |
檢驗標準 | API 598 |
SIZE Nom. | DN15 1/2〃 | DN20 3/4〃 | DN25 1〃 | DN32 1-1/4〃 | DN40 1-1/2〃 | DN50 2〃 | DN65 2-1/2〃 | DN80 3〃 | DN100 4〃 | |
JIS | D | 95 | 100 | 125 | 135 | 140 | 155 | 175 | 185 | 210 |
D1 | 70 | 75 | 90 | 100 | 105 | 120 | 140 | 150 | 175 | |
L | 143 | 172 | 187 | 190 | 212 | 234 | 259 | 304 | 372 | |
N-φd | 4-φ15 | 4-φ15 | 4-φ19 | 4-φ19 | 4-φ19 | 4-φ19 | 4-φ19 | 8-φ19 | 4-φ19 | |
ANSI | D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 191 | 229 |
D1 | 61 | 70 | 79 | 89 | 99 | 121 | 140 | 152 | 191 | |
L | 143 | 172 | 187 | 190 | 212 | 234 | 259 | 304 | 372 | |
N-φd | 4-φ16 | 4-φ16 | 4-φ16 | 4-φ16 | 4-φ16 | 4-φ19 | 4-φ19 | 4-φ19 | 8-φ19 | |
DIN | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 163 | 180 | |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |
N-φd | 4-φ14 | 4-φ14 | 4-φ14 | 4-φ18 | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 | |
T | 13 | 14 | 14 | 16 | 16 | 16 | 18 | 18 | 18 | |
W1 | 166.5 | 166.5 | 166.5 | 166.5 | 166.5 | 196 | 196 | 255 | 255 | |
W2 | 138 | 138 | 138 | 138 | 138 | 145 | 145 | 182 | 182 | |
H1 | 153 | 164 | 173 | 183 | 195 | 234 | 242 | 278 | 326 | |
H2 | 20.5 | 26 | 33 | 38 | 42 | 53 | ||||
