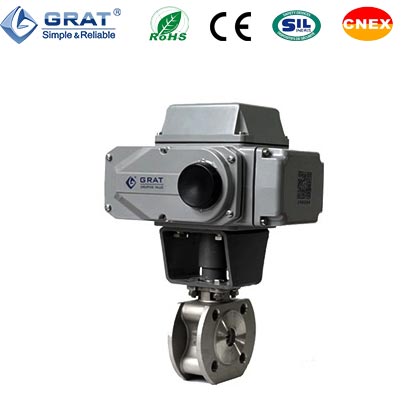

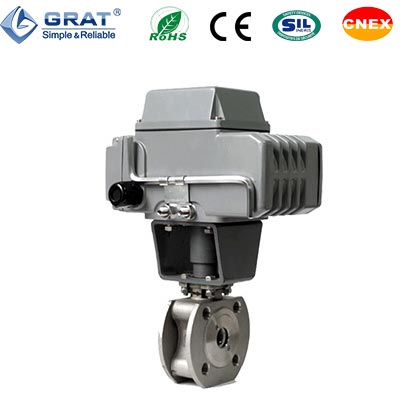

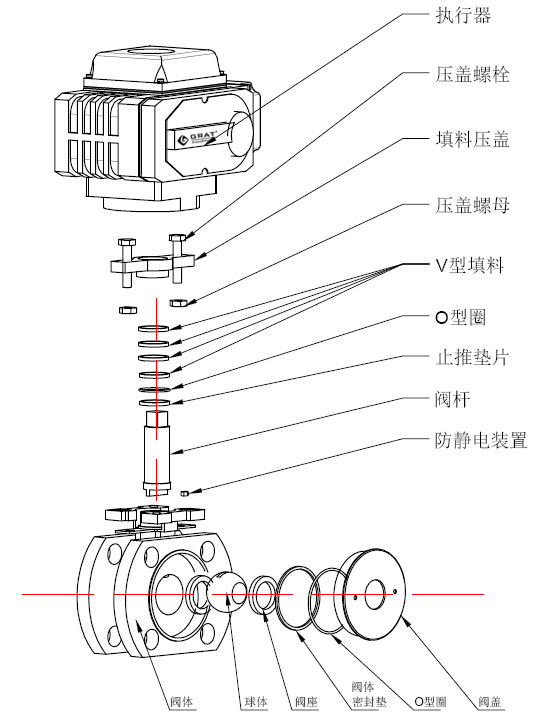

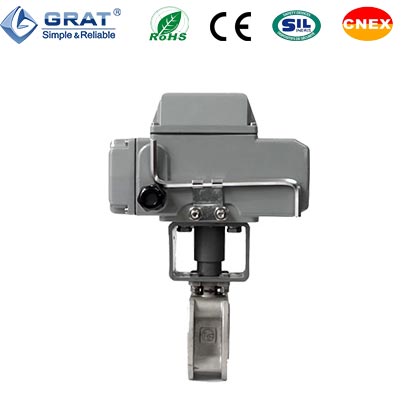

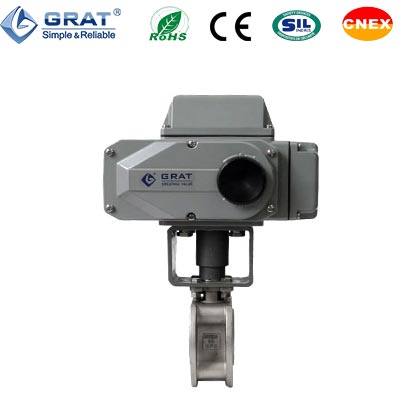

電動給水調節閥為全電子式控制設計，直接輸入4～20mA控制信號及單相動力電源即可輕松、方便控制運轉，實現對系統的流量液位等工藝參數的比例精確調節。給水量精確到1L/min。卓越的調節性能，使得產品廣泛應用于各種工業給排水領域的高精度調節環節。
 |

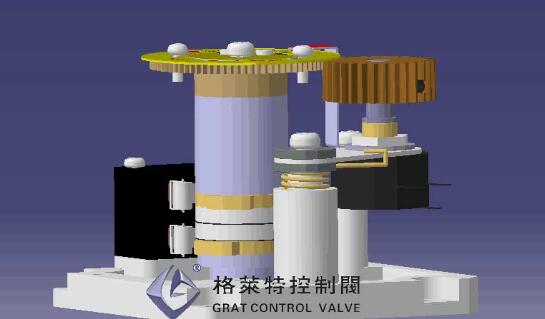

1、PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
 |
3、體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。
4、閥芯確定了閥門的特性，同種口徑的閥門，也可以有不同的CV值和流量特性。

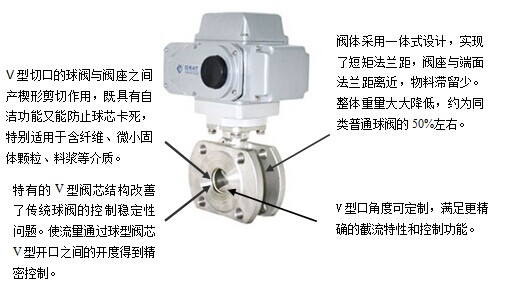

5、V形切口閥芯能夠輕松切斷管道內的各種雜質，有效保證管路的暢通（適合于沖刷性或粘滯性流體，紙漿或其它包含混合固體或纖維的漿料流體。）
6、卓越的調節性能，使得產品廣泛應用于各種工業領域的高精度調節環節。
|
工作電源 |
AC220V |
|
控制信號 |
4-20mA |
|
回傳誤差 |
≤0.5% |
|
重復性誤差 |
≤0.3% |
|
回轉角度 |
0-90° |
|
介質溫度 |
-30-180℃ |
|
連接方式 |
法蘭式 |
|
閥體材質 |
SUS304/SUS316/WCB |
|
閥芯材質 |
SUS304/SUS316L |
|
密封材質 |
PTFE |
|
可 調 比 |
R=300:1/200:1 |
|
配套儀表 |
PID/DCS |
| A | V | - | 50 | PCU | N | 16 | K | Y | P | F | BT |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 代號 | E | A |
| 名稱 | 電動 | 氣動 |
| V | K | HV | B | BT | B3 | P | N | T |
| V型調節球閥 | O型球閥 | 硬密封V型調節閥 | 中線軟密封蝶閥 | 通風蝶閥 | 三偏心蝶閥 | 單座閥 | 雙座閥 | 三通球閥 |
|
代 號 |
PCU | 開關/切斷控制 | ||||
| S | MS | PIU | CPT | SP | ||
|
名 稱 |
比例調節閥 （I/O:4~20mA） |
開關動作 | 帶無源觸點反饋 | 開關帶1KΩ電阻反饋 | 開關動作/輸出4~20mA信號 | 開關帶1KΩ電阻和無源觸點反饋 |
| 代號 | N | M | H |
| 名稱 | ≤120℃ | ≤220℃ | ≤400℃ |
| 代號 | 10 | 16 | 25 | 40 | 64 |
| 名稱 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 代號 | K | B |
| 名稱 | 單作用氣開 | 單作用氣關 |
| 代號 | Y | R |
| 名稱 | 硬密封座 | 軟密封座 |
| 代號 | C | P | R | RL |
注：特殊 材料待定 |
| 名稱 | ZG25 | 304 | 316 | 316L |
| 代號 | D | F | S |
| 名稱 | 對夾式按JB81-94 | 法蘭式按JB81-94 | 絲扣連接 |
| 代號 | EX | BT |
| 名稱 | 電動隔爆 | 氣動防爆 |

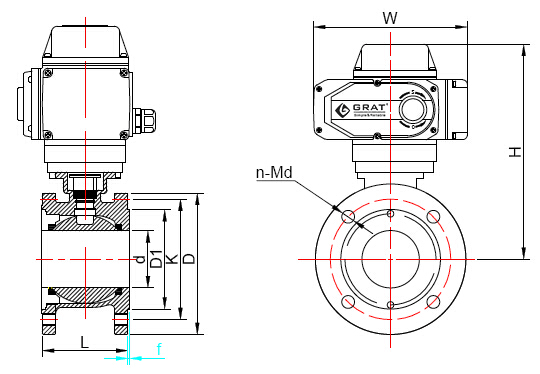

1、電動給水調節閥外形圖和連接尺寸：
2、電動給水調節閥國標安裝尺寸
設計標準：GB/T12237-2007
法蘭標準：GB/T9113-2010 國標單位：（mm）
|
通徑DN |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
|
|
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
35
|
210
|
196
|
|
DN20
|
3/4〃
|
19
|
55
|
75
|
105
|
4-M12
|
2
|
38
|
216
|
196
|
|
DN25
|
1〃
|
25
|
65
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
|
DN32
|
1-1/4〃
|
28
|
76
|
100
|
140
|
4-M12
|
2
|
50
|
230
|
196
|
|
DN40
|
1-1/2〃
|
38
|
83
|
110
|
148
|
4-M16
|
3
|
67
|
240
|
196
|
|
DN50
|
2〃
|
49
|
102
|
125
|
156
|
4-M16
|
3
|
72
|
250
|
196
|
|
DN65
|
2-1/2〃
|
64
|
120
|
145
|
185
|
4-M16
|
3
|
94
|
298
|
255
|
|
DN80
|
3〃
|
73
|
143
|
160
|
200
|
8-M16
|
3
|
120
|
312
|
255
|
|
DN100
|
4〃
|
90
|
168
|
180
|
220
|
8-M16
|
3
|
141
|
322
|
255
|
|
DN125
|
5〃
|
110
|
185
|
210
|
245
|
8-M16
|
3
|
165
|
397
|
255
|
|
DN150
|
6〃
|
145
|
208
|
240
|
277
|
8-M20
|
3
|
225
|
422
|
255
|
|
DN200
|
8〃
|
195
|
265
|
395
|
335
|
12-M20
|
3
|
275
|
512
|
255
|
3、電動給水調節閥德標安裝尺寸
設計標準：DIN3375/1，2，EN12516-1
法蘭標準：DIN EN1092-1 PN10-PN40 德標單位：（mm）
|
通徑 |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
|
|
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
44
|
220
|
196
|
|
DN20
|
3/4〃
|
20
|
58
|
75
|
105
|
4-M12
|
2
|
44
|
220
|
196
|
|
DN25
|
1〃
|
25
|
68
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
|
DN32
|
1-1/4〃
|
32
|
78
|
100
|
140
|
4-M16
|
2
|
60
|
237
|
196
|
|
DN40
|
1-1/2〃
|
38
|
88
|
110
|
150
|
4-M16
|
3
|
65
|
244
|
196
|
|
DN50
|
2〃
|
49
|
102
|
125
|
165
|
4-M16
|
3
|
80
|
245
|
196
|
|
DN65
|
2-1/2〃
|
62
|
122
|
145
|
185
|
4-M16
|
3
|
110
|
306
|
255
|
|
DN80
|
3〃
|
74
|
138
|
160
|
200
|
8-M16
|
3
|
120
|
326
|
255
|
|
DN100
|
4〃
|
100
|
158
|
180
|
220
|
8-M16
|
3
|
152
|
338
|
255
|
|
DN125
|
5〃
|
118
|
188
|
210
|
250
|
8-M16
|
3
|
180
|
363
|
255
|
|
DN150
|
6〃
|
150
|
212
|
240
|
285
|
8-M20
|
3
|
232
|
396.5
|
255
|

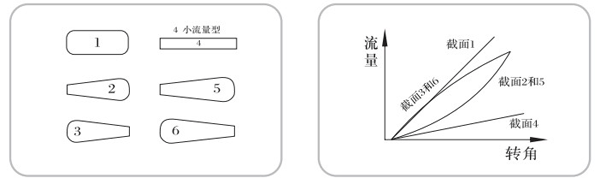

4、電動給水調節閥流道的幾種典型截面形狀及流量特性示意圖
5、閥體主要技術參數及指標
|
公稱通徑
DN(mm) |
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
100%開度時流量系數CV值（參考）
|
O形
|
24
|
44
|
84
|
122
|
198
|
320
|
443
|
595
|
1096
|
1692
|
2602
|
4212
|
|
矩形
|
8.7
|
13.4
|
20
|
32.6
|
44.3
|
70
|
114
|
134
|
186
|
270
|
462
|
688
|
|
|
V形
|
7.5
|
11
|
17
|
28
|
38
|
60
|
98
|
116
|
155
|
233
|
397
|
595
|
|
|
流量特性
|
J矩形：近似直線；V形（對數）等百分比；O形：快開
|
||||||||||||
|
公稱壓力
|
16（1.6MPa）、40（4.0MPa）、64（6.4MPa）
|
||||||||||||
|
可調比
|
50:1 100:1 300:1
|
||||||||||||
|
法蘭標準
|
符合JB78-59、JB-79-59標準；可按JB/T79.1、JB/T79.2-94等標準生產
|
||||||||||||
|
閥體材質
|
鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、316、316L）、鈦合金
|
||||||||||||
|
球體材質
|
不銹鋼（ZG1Cr18Ni9Ti、316、316L、A105）等
|
||||||||||||
|
閥桿材質
|
不銹鋼（ZG1Cr18Ni9Ti、316、316L）
|
||||||||||||
|
填料材質
|
聚四氟乙烯、柔性石墨
|
||||||||||||
|
密封形式
|
軟密封
|
硬密封
|
|||||||||||
|
閥座材質
|
聚四氟乙烯
|
碳纖維強化聚四氟乙烯
|
不銹鋼或不銹鋼+STL
|
||||||||||
|
泄漏率
|
Ⅵ級
|
小于額定流量的10-4、10-5
|
|||||||||||
|
工作溫度
|
N:-40℃-180℃
|
M:-40℃-280℃
|
H:-40℃-400℃
|
||||||||||
6、電動給水調節閥執行標準
|
制造標準
|
GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
結構長度標準
|
GB12221-89
|
|
檢驗標準
|
GB/T 13927-92
|

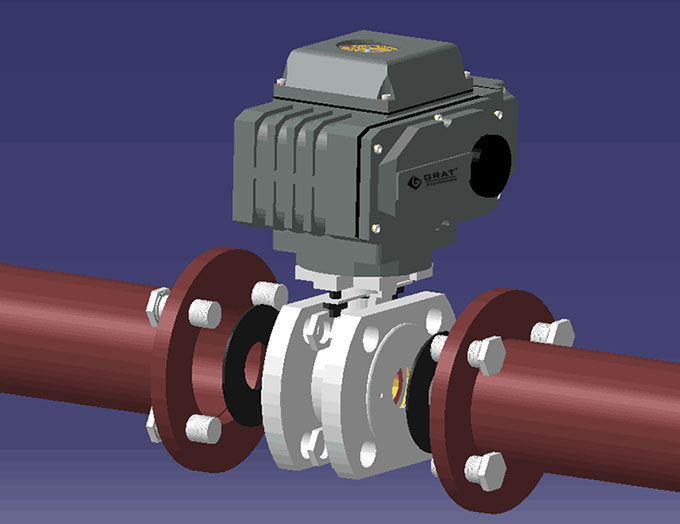

7、電動給水調節閥與管道的安裝示意圖
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
