所屬類別：電動蝶閥

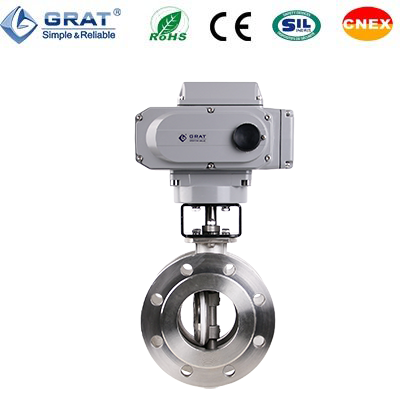

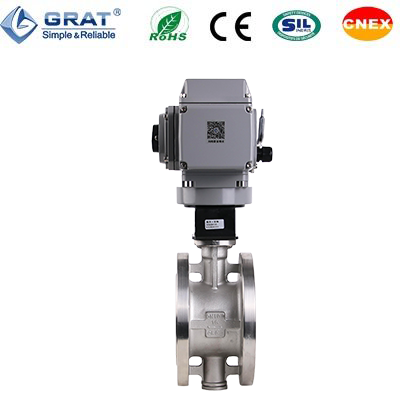

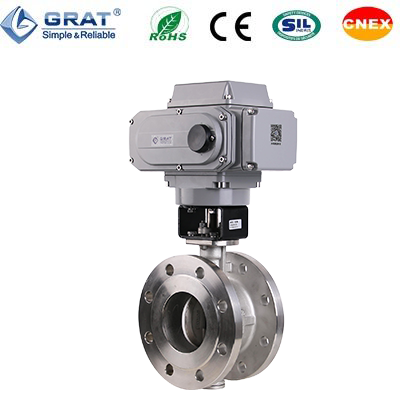

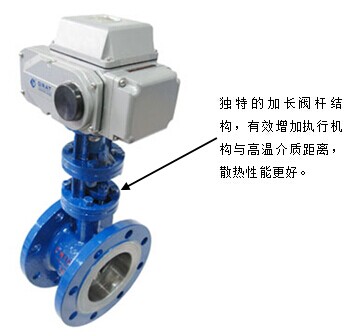

產品名稱：硬密封電動蝶閥
產品簡介：

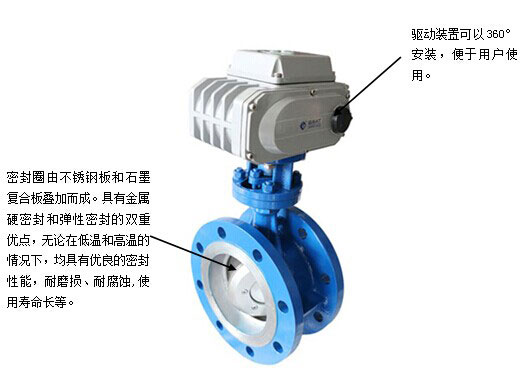

硬密封電動蝶閥為三偏心金屬密封結構密封形式為金屬對金屬密封可調換金屬密封圈。密封圈由不銹鋼板和石墨復合板疊加而成。

主要適用于石油、化工、發電、冶金及城市供熱系統水道管路上作為調節和截流設備使用。

1、DDS開關調試專利技術：旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！從原來5步調試到DDS技術的1步到位！我們懂你的煩惱簡單的一步調試，只需要一個內六角扳手按照你預設的角度輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6
	2、PPD專利定位技術：定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8
3、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！電動執行器10萬次壽命檢測報告（如右圖）

4、在高溫高壓工況下仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能。

5、閥門關閉過程通過密封圈的彈性受壓來完成，蝶板與密封圈之間不存在相卡現象。
6、更換閥座方便簡單，只需取下嵌件就可取出閥座，不必拆卸閥體和閥軸。

7、偏心軸和偏心蝶板設計在開啟和處于中間位置時閥座與蝶板不發生接觸。

公稱通徑		DN50～DN1200
工作電源		AC110V,AC220V，AC380V，DC24V
公稱壓力		0.6/1.0/1.6/2.5/4.0MPa
控制方式		調節或開關控制
氣動作用方式		單作用(帶彈簧復位)或雙作用
連接方式		對夾式/法蘭式(備選)
密封形式		金屬硬密封
試驗壓力	密封	0．66	1．1	1．76	2．2	2．75	4．4	5．5
	殼體	0．9	1．5	2．4	3．0	3．75	6．0	7．5
適用溫度		≤450℃
適用介質		水、油、氣及各種高溫或含雜質的介質
閥體材質		碳鋼、CF8不銹鋼、CF8M不銹鋼、CF3M不銹鋼
閥板材質		碳鋼、CF8不銹鋼、CF8M不銹鋼、CF3M不銹鋼
密封圈材質		各種不銹鋼復合體
填料材質		柔性石墨
防護等級		IP67
設計與制造標準		GB/T 12238-2008、API 609
檢查與實驗標準		GB/T 13927-2008、API 598
法蘭連接標準		GB/T 9124.1-2019 GB/T 9124.2-2019 、ASME B16.50及ASME B16.47

中線蝶閥Cv值

規格 Size	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
規格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"	48"
90°開啟時CV Full 90°Open		135	220	302	600	1022	1579	3136	5340	8250	11917	16388	21705	27908	43116	49500	68250	86375	119750	187300

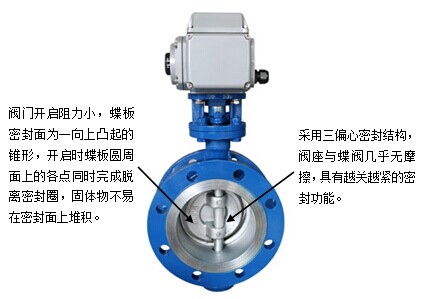

1、硬密封電動蝶閥三偏心結構特點

常規高性能蝶閥是雙偏心設計，圖中a、b（即驅動軸偏離法蘭中心線和偏離密封面中心線），而錐斜切三偏心金屬蝶閥在些基礎上將閥座中心線再與閥體中心線形成一個角偏置，使得蝶閥在啟閉過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封央，而在關閉瞬間才會接觸并壓緊閥座密封面。當完全開啟時，兩密封面之間形成一個間隙，該種設計徹底消除了兩密封面之間的機械磨損和擦傷，并改密封副之間的過盈密封為接觸性密封，使蝶閥的密封性能和使用壽命都得到大大提高。

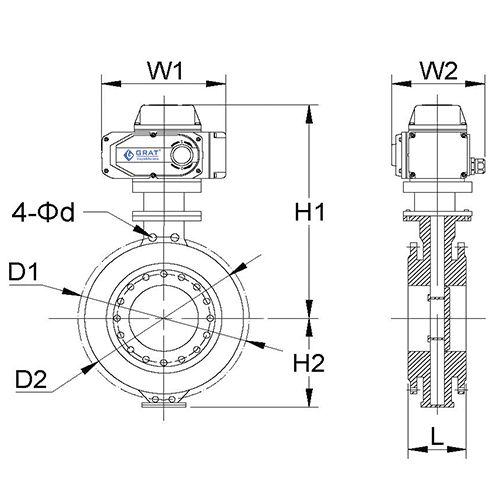

2、硬密封電動蝶閥對夾連接安裝尺寸圖表

通徑（DN）	L	D1	D2	4-Φd	H1	H2	W1	W2
50	43	125	105	18	238	112	196	145
65	46	145	125	18	255	115	196	145
80	56	160	140	18	260	120	196	145
100	64	180	160	18	285	138	196	145
125	70	210	190	18	300	164	196	145
150	71	240	215	22	320	175	255	182
200	76	295	270	22	370	208	255	182
250	83	355	325	26	420	243	255	182
300	92	410	375	26	500	283	255	182
350	102	470	435	26	530	310	255	182
400	114	525	545	30	570	340	354	273
450	127	585	565	30	600	380	354	273
500	154	650	590	33	680	410	354	273
600	165	770	690	36	750	470	354	273
700	190	840	805	36	810	550	354	273
800	203	950	915	39	905	640	354	273
900	216	1050	1015	39	960	710	354	273
1000	254	1170	1120	42	1010	770	354	273
1200	265	1390	1335	48	1175	890	354	273

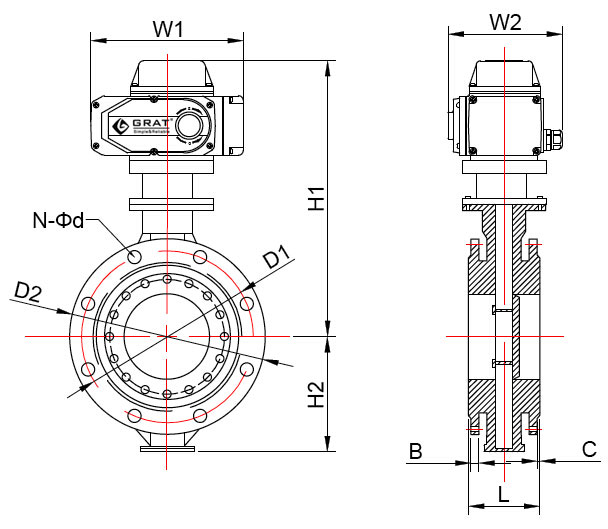

3、硬密封電動蝶閥法蘭連接安裝尺寸圖表

通徑（DN）	L	D1	D2	N-Φd	B	C	H1	H2	W1	W2
50	108	125	165	4-Φ18	16	2	238	112	196	145
65	112	145	185	4-Φ18	16	2	255	115	196	145
80	114	160	200	8-Φ18	18	2	260	120	196	145
100	127	180	220	8-Φ18	20	3	285	138	196	145
125	140	210	250	8-Φ18	22	3	300	164	196	145
150	140	240	285	8-Φ22	24	3	320	175	255	182
200	152	295	340	12-Φ22	24	3	370	208	255	182
250	165	355	405	12-Φ26	26	3	420	243	255	182
300	178	410	460	16-Φ26	28	3.5	500	283	255	182
350	190	470	520	16-Φ30	30	3.5	530	310	255	182
400	216	525	580	20-Φ30	32	3.5	570	340	354	273
450	222	585	640	20-Φ33	40	3.5	600	380	354	273
500	229	650	715	20-Φ36	44	4	680	410	354	273
600	267	770	840	24-Φ36	54	4	750	470	354	273
700	292	840	910	24-Φ39	40	4	810	550	354	273
800	318	950	1025	28-Φ39	42	4	905	640	354	273
900	330	1050	1125	28-Φ42	44	5	960	710	354	273
1000	410	1170	1255	32-Φ48	46	5	1010	770	354	273
1200	470	1390	1485	32-Φ48	52	5	1175	890	354	273

注：更大尺寸請敬聯系我公司索取詳細資料。

4.電動蝶閥安裝步驟說明書http://www.yihaozuan.cn/download2/936.html

5.對夾式蝶閥適用法蘭

規格	D	D1	D2	D3	D4	n-Φ	H	f	D5	b
50	165	125	59	52	52	4-Φ 18	20	3	62	8
65	185	145	122	75	67	4-Φ 18	20	3	78	8
80	200	160	133	91	82	8-Φ 18	20	3	91	8
100	220	180	158	110	102	8-Φ 18	22	3	116	8
125	250	210	184	135	127	8-Φ 18	22	3	142	8
150	285	240	212	161	152	8-Φ 22	24	3	170	10
200	340	295	268	221	208	12-Φ 22	26	3	221	10
250	405	355	320	275	255	12-Φ 26	29	3	275	10
300	460	410	370	327	308	12-Φ 26	32	4	326	14
350	520	470	430	379	355	16-Φ 26	34	4	358	14
400	580	525	482	429	405	16-Φ 30	36	4	409	14
450	640	585	532	481	455	20-Φ 30	38	4	460	16
500	715	650	585	532	505	20-Φ 33	42	4	511	16
600	840	770	685	633	605	20-Φ 36	44	5	613	18

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
