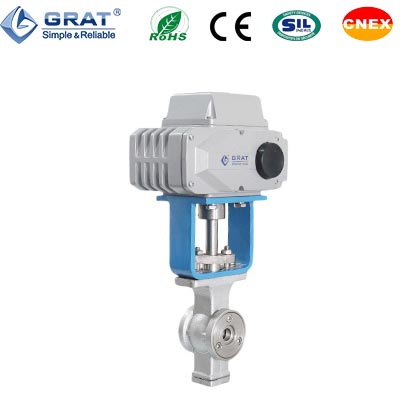

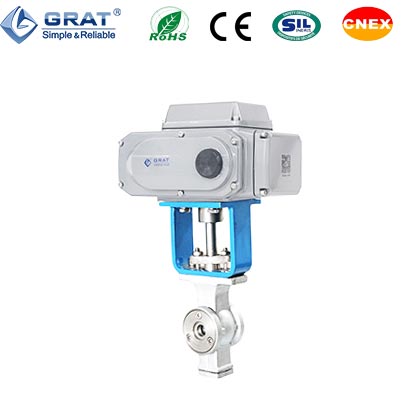

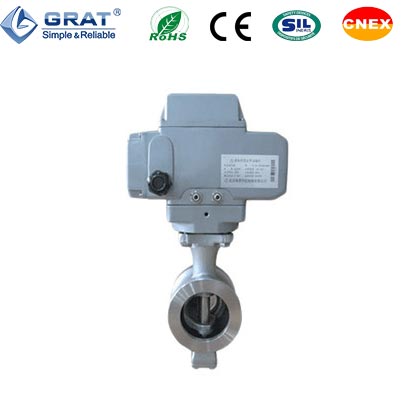

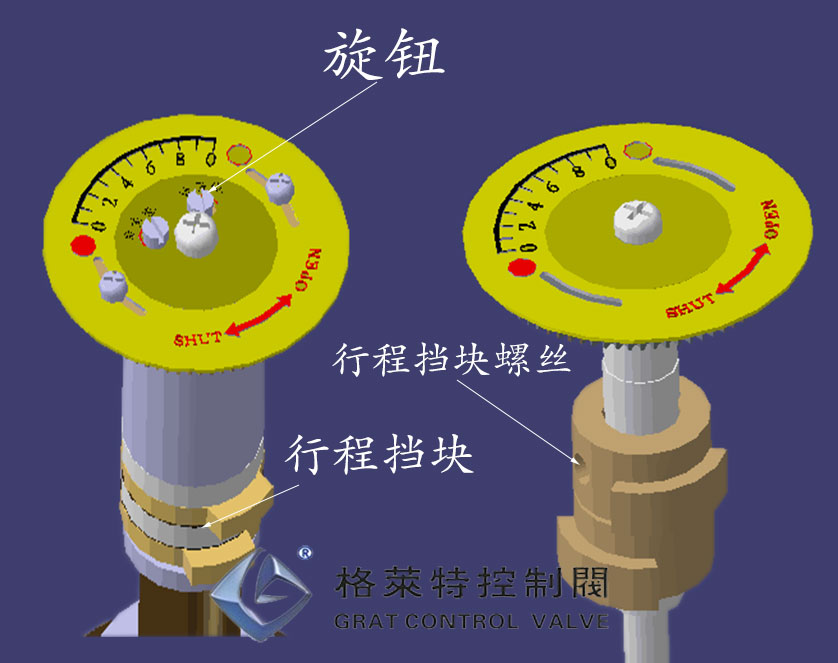

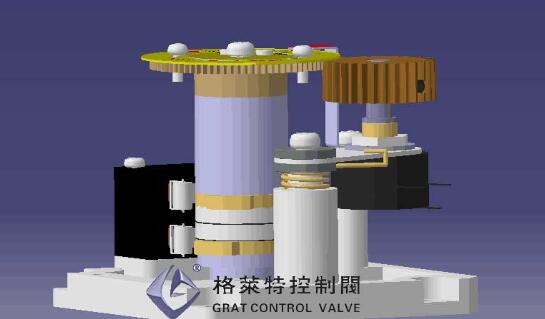

1、DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘到達位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |  |
 |
2、PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
 |
4、主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，是工業自動化過程控制的一種管道壓元件。

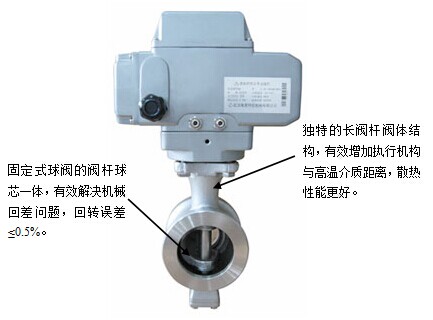

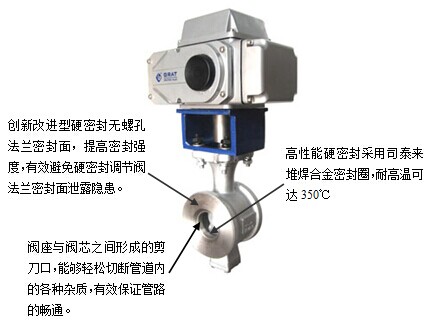

5、硬密封電動球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。
6、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制
7、直通結構，流道簡單，具有流通阻力小，無卡阻，耐沖蝕的特點。
8、無需維護，從一開始投入運行就無需任何維護，有效節約維護成本。
公稱通徑 | DN15-DN600(更大口徑敬請聯系我公司索取詳細資料) |
公稱壓力 | PN1.6～6.4MPa |
連接方式 | 對夾式連接，法蘭連接 |
閥座形式 | 不銹鋼可動硬密封 |
動作時間 | 15～120秒(0-90°) |
工作電源 | AC110V AC220V，AC380V DC24V |
| 控制方式 | 調節或開關控制 |
介質溫度 | ≤450℃ |
環境溫度 | -30～60℃ |
適用介質 | 礦漿、煤漿、紙漿、水、油品、氣體 |
死 區 | 0.3%～3.0%可調 |
閥體材質 | WCB SS304 SS316 SS316L |
閥座材質 | SS304 SS316 SS316L |
閥芯材質 | SS304 SS316 SS316L |
制造標準 | GB/T 12237-2007 |
法蘭標準 | GB/T 9124.1-2019、GB/T 9124.2-2019、GB17241.6-2008 |
結構長度標準 | GB12221-2005 |
檢驗標準 | GB/T 13927-2008 |
| 規格 | DN | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| CV值（開度為90度時） | 32 | 43 | 46 | 115 | 185 | 285 | 405 | 600 | 900 | 1200 | 2050 | 3200 | 4390 | 6400 | 8500 | 12500 | 17800 | 24000 | |

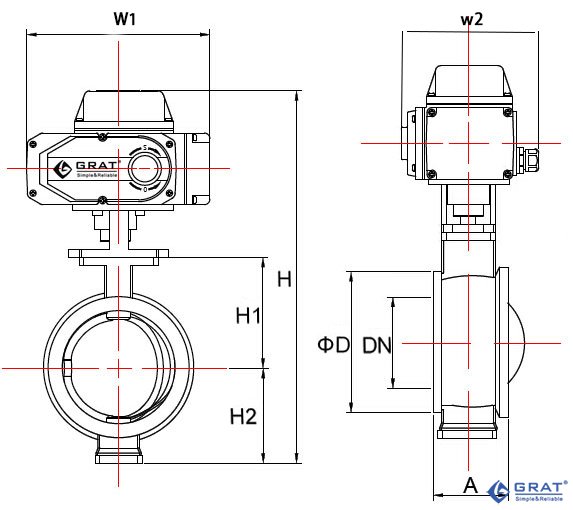

1.硬密封電動球閥對夾式安裝尺寸圖表
通徑DN(mm) | 直徑英寸 |
A |
Φd |
H1 |
H2 |
H |
W1 | W2 |
15 | 1/2" |
62 |
54 |
74 |
75 |
390 | 196 | 145 |
20 | 3/4" |
62 |
54 |
74 |
75 |
390 |
196 | 145 |
25 | 1" |
62 |
54 |
74 |
75 |
390 |
196 | 145 |
32 | 1.2" |
62 |
78 |
80 |
75 |
400 |
196 | 145 |
40 | 1.5" |
62 |
82 |
85 |
75 |
405 |
196 | 145 |
50 | 2" |
75 |
100 |
87 |
95 |
430 |
196 | 145 |
65 | 2.5" |
80 |
120 |
105 |
115 |
460 |
196 | 145 |
80 | 3" |
100 |
131 |
115 |
125 |
520 |
255 | 182 |
100 | 4" |
115 |
158 |
125 |
125 |
530 |
255 | 182 |
125 | 5" |
130 |
180 |
140 |
155 |
570 |
255 | 182 |
150 | 6" |
160 |
216 |
153 |
165 |
600 |
255 | 182 |
200 | 8" |
200 |
260 |
200 |
195 |
680 |
255 | 182 |
250 | 10" |
240 |
325 |
225 |
225 |
730 |
255 | 182 |
|

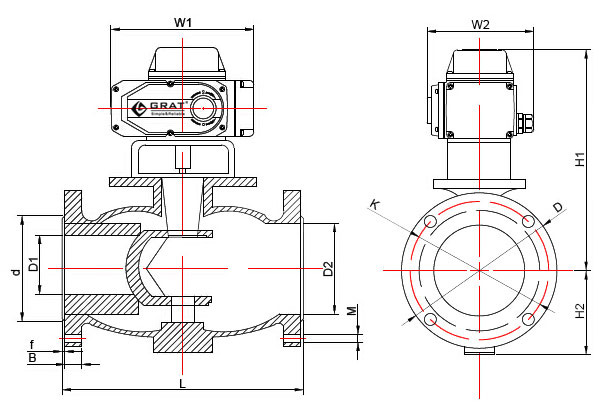

壓力測試：閥體水壓測試壓力為最大工作壓力的1.5倍，密封測試壓力為最大工作壓力的1.1倍。 測試介質：水 | ||||||||
通徑DN(mm) | 直徑英寸 |
D1 |
D2 |
d | K |
D |
M |
B |
F | L |
H1 |
H2 |
W1 |
W2 |
15 | 1/2" |
15 |
28 |
45 | 65 |
95 |
4-Φ14 |
14 |
2 | 102 |
290 |
55 |
196 |
145 |
20 | 3/4" |
15 |
28 |
55 | 75 |
105 |
4-Φ14 |
14 |
2 | 102 |
300 |
60 |
196 |
145 |
25 | 1" |
20 |
40 |
66 | 85 |
115 |
4-Φ14 |
14 |
2 | 102 |
310 |
65 |
196 |
145 |
32 | 1.2" |
25 |
46 |
78 | 100 |
135 |
4-Φ18 |
16 |
2 | 114 |
320 |
75 |
196 |
145 |
40 | 1.5" |
32 |
54 |
85 | 110 |
145 |
4-Φ18 |
16 |
2 | 114 |
330 |
80 |
196 |
145 |
50 | 2" |
40 |
65 |
100 | 125 |
160 |
4-Φ18 |
16 |
2 | 124 |
340 |
85 |
196 |
145 |
65 | 2.5" |
50 |
80 |
120 | 145 |
180 |
4-Φ18 |
18 |
2 | 145 |
350 |
100 |
196 |
145 |
80 | 3" |
65 |
100 |
135 | 160 |
195 |
8-Φ18 |
20 |
2 | 165 |
360 |
105 |
196 |
145 |
100 | 4" |
80 |
110 |
155 | 180 |
215 |
8-Φ18 |
20 |
2 | 194 |
420 |
115 |
196 |
145 |
125 | 5" |
100 |
135 |
185 | 210 |
245 |
8-Φ18 |
22 |
3 | 210 |
430 |
130 |
255 |
184 |
150 | 6" |
125 |
165 |
210 | 240 |
280 |
8-Φ23 |
24 |
3 | 229 |
450 |
150 |
255 |
184 |
200 | 8" |
160 |
205 |
265 | 295 |
335 |
12-Φ23 |
26 |
3 | 243 |
480 |
175 |
255 |
184 |
250 | 10" |
210 |
260 |
320 | 355 |
405 |
12-Φ26 |
30 |
3 | 297 |
520 |
220 |
255 |
184 |
300 | 12" |
250 |
322 |
375 | 410 |
460 |
12-Φ26 |
30 |
3 | 340 |
600 |
250 |
255 |
184 |
350 | 14" |
300 |
365 |
435 | 470 |
520 |
16-Φ26 |
34 |
3 | 422 |
630 |
280 |
255 |
184 |
3.法蘭式O型球閥雙面密封結構尺寸圖
| 通徑DN(mm) | 直徑英寸 | L | D | D1 | D2 | F | B | n-Φd |
| 15 | 1/2" | 130 | 95 | 65 | 45 | 2 | 16 | 4-14 |
| 20 | 3/4" | 140 | 105 | 75 | 58 | 2 | 18 | 4-14 |
| 25 | 1" | 150 | 115 | 85 | 68 | 2 | 18 | 4-14 |
| 32 | 1.2" | 165 | 140 | 100 | 78 | 2 | 18 | 4-18 |
| 40 | 1.5" | 180 | 150 | 110 | 88 | 2 | 18 | 4-18 |
| 50 | 2" | 200 | 165 | 125 | 102 | 2 | 18 | 4-18 |
| 65 | 2.5" | 220 | 185 | 145 | 122 | 2 | 18 | 8-18 |
| 80 | 3" | 250 | 200 | 160 | 138 | 2 | 20 | 8-18 |
| 100 | 4" | 280 | 220 | 180 | 158 | 2 | 20 | 8-18 |
| 125 | 5" | 320 | 250 | 210 | 188 | 2 | 22 | 8-18 |
| 150 | 6" | 360 | 285 | 285 | 212 | 2 | 22 | 8-22 |
| 200 | 8" | 400 | 340 | 340 | 268 | 2 | 24 | 12-22 |

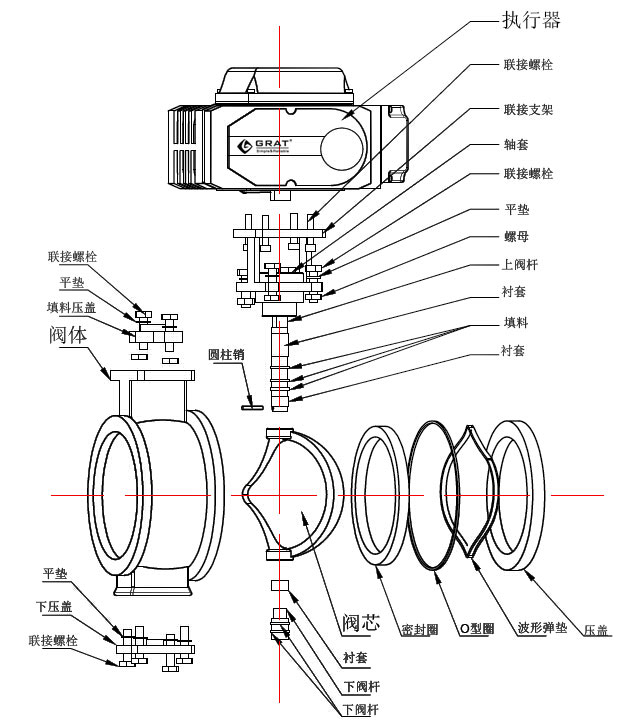

2.硬密封電動球閥標準結構材料
零件名稱 |
材 料 |
閥 體 |
碳鋼ASTM A216 WCC |
閥體內襯 |
高鉻鋼ASTM A532等級Ⅲ 類型A |
V 形 球 |
高鉻鋼ASTM A532等級Ⅲ 類型A |
密 封 環 |
高鉻鋼ASTM A532等級Ⅲ 類型A |
密封固定環 |
碳鋼ASTM A105 |
軸承保護套 |
高鉻鋼ASTM A532等級Ⅲ 類型A |
軸 承 |
44oC58Rc |
驅 動 軸 |
17-4PH Cond.H1025 |
從 動 軸 |
17-4PH Cond.H1025 |
軸 銷 |
碳鋼，鍍鋅 |
墊 片 |
石墨不銹鋼絲 |
填 料 |
PTFE，充填碳 |
填料函環和保護持套 |
316 SST |
螺 栓 |
SA-193-B7 |
螺 母 |
SA-194-2H |
固定環螺釘和鎖扣 |
316 SST |
密封環內襯（可選） |
PSZ陶瓷 |
V形球（可選） |
PSZ陶瓷 |
3.硬密封電動球閥執行標準
制造標準 |
GB/T 122387-89 |
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
結構長度標準 |
GB12221-89 |
檢驗標準 |
GB/T 13927-92 |

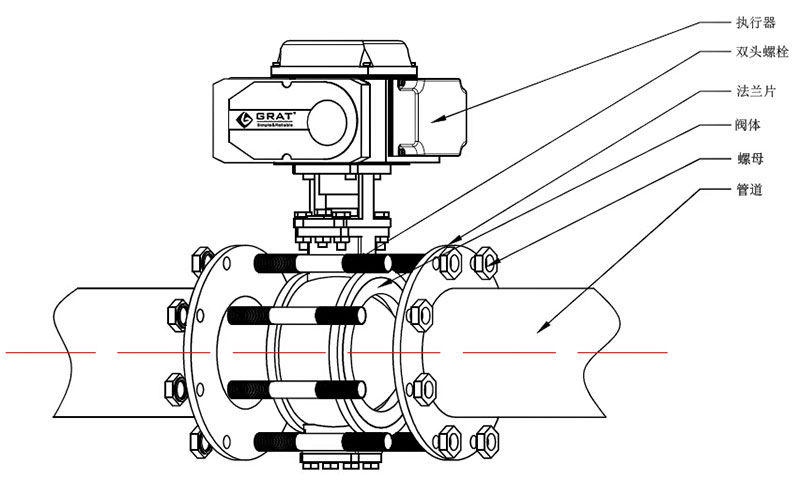

4.硬密封電動球閥與管道連接示意圖
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
