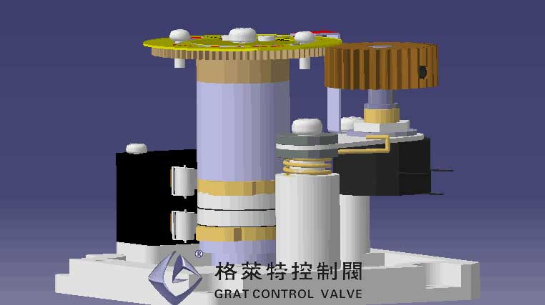

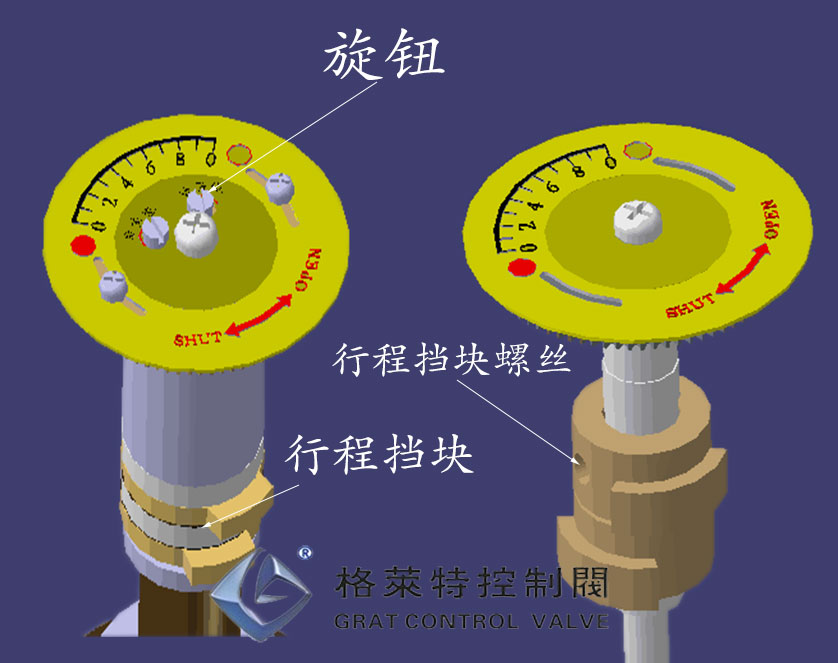

1、DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度
輕松旋轉刻度盤上的調試螺釘到達位置。
DDS開關調試技術專利號：ZL2014 2 0595730.6 |  |
 |
2、PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |

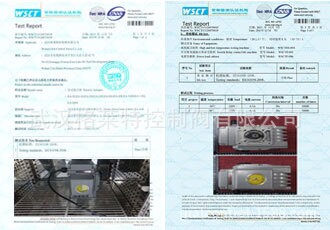

3、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！ 電動執行器10萬次壽命檢測報告（如右圖） |  |

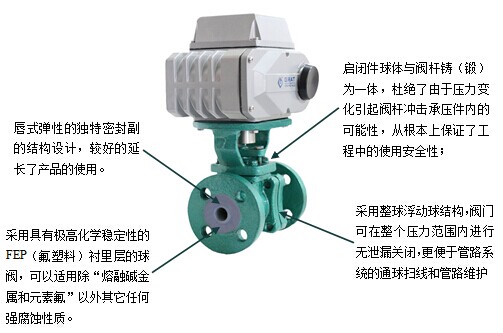

4、可分為對分二片式和三片式兩種結構型式，流體阻力小，啟閉速度快，結構簡單。
5、具有優良的耐化學腐蝕性能管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力。優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。

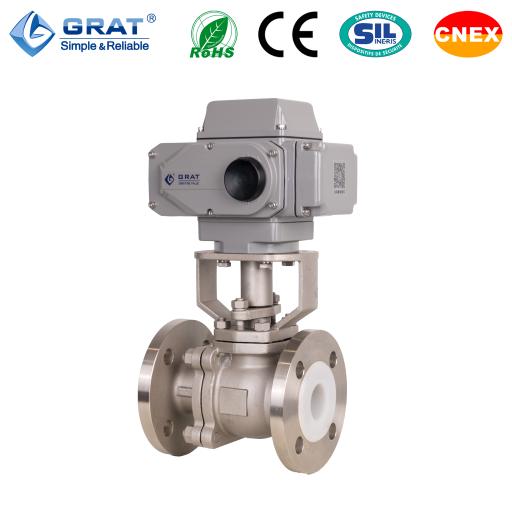

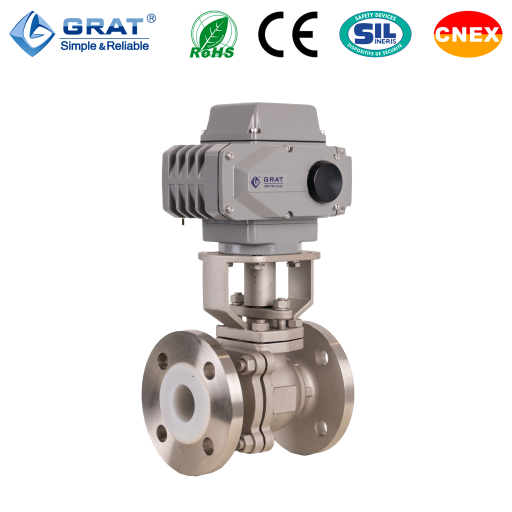

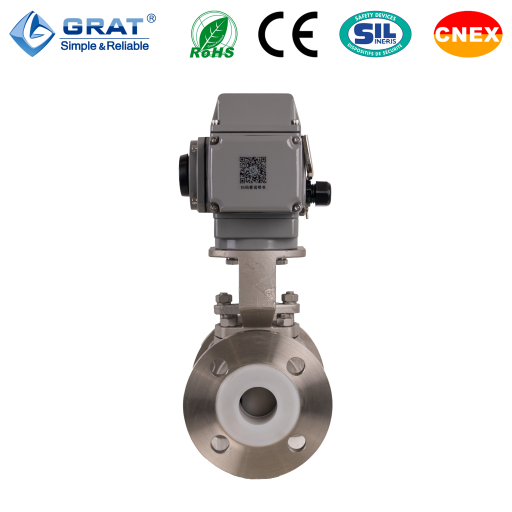

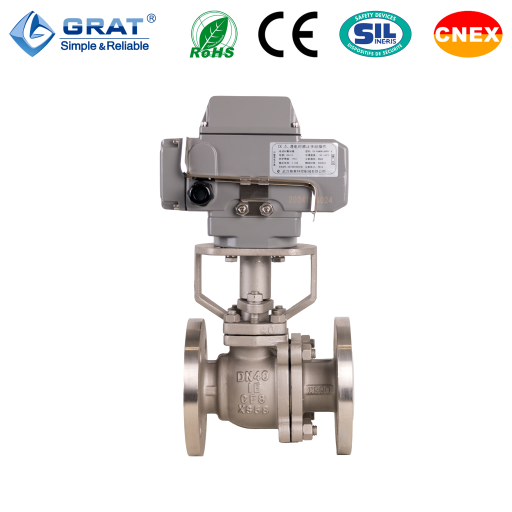

6、襯氟防腐電動調節閥的多種閥芯結構（V型，O型）輕松實現兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源即可控制運轉。具有連線簡單，結構緊湊、阻力小、動作穩定可靠等優點。
工作電源 | AC220V，AC 380V DC 24V |
公稱通徑 | DN15-250 |
介質溫度 | -15℃~+150℃（無凍結） |
工作壓力 | PN1.0～2.5(MPa) |
動作模式 | 4-20mA信號輸入反饋，0-90°回轉 |
動作時間 | 15－120秒 |
連接方式 | 法蘭連接 |
適用介質 | 酸、堿、鹽、氯氣、蒸氣、源水、礦漿紙漿、王水、氧化劑、還原劑、腐蝕性化學液體(不能疏導氧氣、氫氣、天然氣、煤氣等可燃、助燃氣體) |
閥體材質 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti，SS304、SS316 |
閥蓋材質 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti |
填料函材質 | WCB，40Cr，ZG，1Cr18Ni9Ti |
填料壓蓋材質 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti |
閥座材質 | 全氟共聚物FEP |
填料 | 全氟共聚物FEP |
電動球閥設計 | GB12237-89 AP16D |
球閥法蘭標準 | JB79 GB9113 ANSI B16.5 JIS B2212 |
結構長度 | GB1221-89 |
檢驗標準 | JB/T 9092 API598 |
| A | V | - | 50 | PCU | N | 16 | K | Y | P | F | BT |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 代號 | E | A |
| 名稱 | 電動 | 氣動 |
格2 閥門結構
| V | K | HV | B | BT | B3 | P | N | T |
| V型調節球閥 | O型球閥 | 硬密封V型調節閥 | 中線軟密封蝶閥 | 通風蝶閥 | 三偏心蝶閥 | 單座閥 | 雙座閥 | 三通球閥 |
格3 公稱通徑DN（mm）(參考安裝尺寸)
格4 控制電路（參考電路圖）
|
代 號 | PCU | 開關/切斷控制 | ||||
| S | MS | PIU | CPT | SP | ||
|
名 稱 |
比例調節閥 （I/O:4~20mA） | 開關動作 | 帶無源觸點反饋 | 開關帶1KΩ電阻反饋 | 開關動作/輸出4~20mA信號 | 開關帶1KΩ電阻和無源觸點反饋 |
格5 介質溫度
| 代號 | N | M | H |
| 名稱 | ≤120℃ | ≤220℃ | ≤400℃ |
格6 公稱壓力Mpa
| 代號 | 10 | 16 | 25 | 40 | 64 |
| 名稱 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
格7 氣動作用方式（電動省略）
| 代號 | K | B |
| 名稱 | 單作用氣開 | 單作用氣關 |
格8 閥座密封形式
| 代號 | Y | R |
| 名稱 | 硬密封座 | 軟密封座 |
格9 閥體材料
| 代號 | C | P | R | RL |
注：特殊 材料待定 |
| 名稱 | ZG25 | 304 | 316 | 316L |
格10 連接方式及標準
| 代號 | D | F | S |
| 名稱 | 對夾式按JB81-94 | 法蘭式按JB81-94 | 絲扣連接 |
格11 防爆等級（無防爆要求缺省）
| 代號 | EX | BT |
| 名稱 | 電動隔爆 | 氣動防爆 |

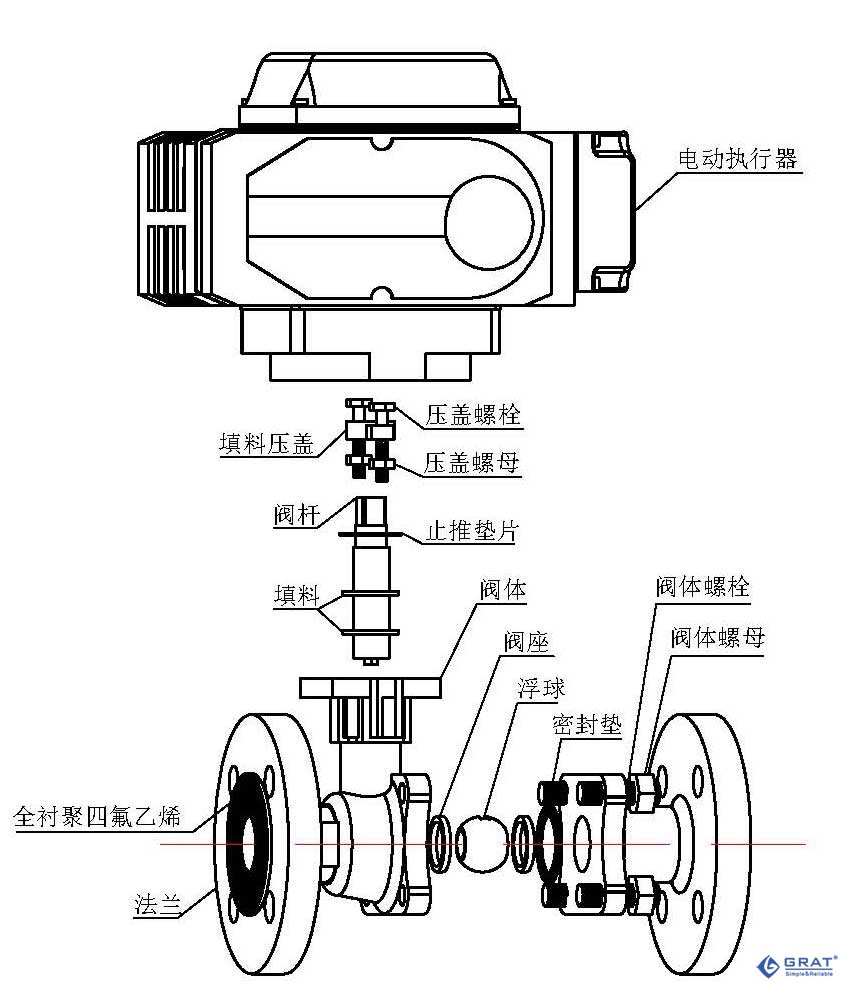

一、襯氟防腐電動調節閥主要零件材料
零件名稱 |
閥體 |
閥蓋 |
填料函 |
填料壓蓋 |
閥座 |
填料 |
板手 |
材料牌號 |
WCB |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB |
全氟 共聚 物 FEP |
全氟 共聚 物 FEP |
WCB |
二、適應疏導介質
介質狀態 |
介質溫度 |
會質壓力 |
介質性質 |
介質濃度 |
介質名稱 |
液體 |
-80℃~+160℃ |
0~20kg/cm2 |
腐蝕性強、刷磨性高 |
不限 |
酸、堿、鹽、氯氣、水蒸氣、源水、礦漿、紙漿、王水、氧化劑、還原劑 |
氣體 |
-80℃~+160℃ |
0~20kg/cm2 |
腐蝕性強、刷磨性高 |
不限 | |
液固混合體 |
-80℃~+160℃ |
0~20kg/cm2 |
腐蝕性強、刷磨性高 |
＜60% |
三、性能參數
公稱壓力 （PN） |
強度 （MPa） |
密封 （MPa） |
襯層絕緣檢驗電壓 | ||||
1.0 |
1.6 |
2.5 |
1.0 |
1.6 |
2.5 | ||
試驗壓力值 |
1.5 |
1.82 |
2.6 |
1.1 |
1.7 |
2.5 |
20KV |
四、不能疏導的介質
氧氣、氫氣、天然氣、煤氣等可燃、助燃氣體

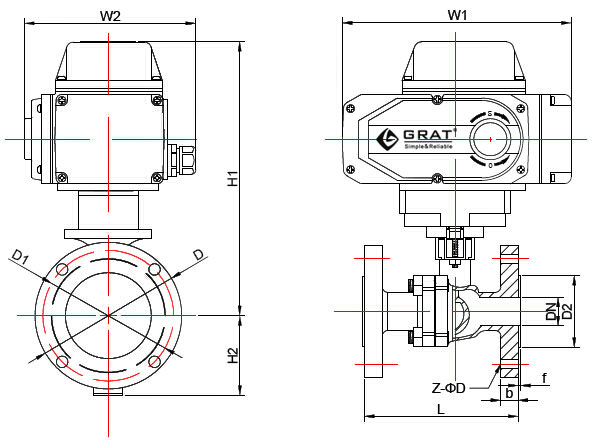

五、襯氟防腐電動調節閥主要連接尺寸
設計標準：HG/T 20592
法蘭標準：HG/T20592 單位：（mm）
通徑 | 英寸直徑 | L | D | D1 | D2 | b | f | Z-ΦD | H1 | H2 | W1 | W2 |
15 | 1/2" | 130 | 95 | 65 | 45 | 16 | 2.5 | 4-14 | 216 | 47.5 | 196 | 145 |
20 | 3/4" | 140 | 105 | 75 | 55 | 18 | 2.5 | 4-14 | 231 | 52.5 | 196 | 145 |
25 | 1" | 150 | 115 | 85 | 65 | 19 | 3 | 4-14 | 236 | 57.5 | 196 | 145 |
32 | 1.2" | 165 | 140 | 100 | 78 | 19 | 3 | 4-18 | 256 | 70 | 196 | 145 |
40 | 1.5" | 180 | 150 | 110 | 85 | 19 | 3.5 | 4-18 | 261 | 75 | 196 | 145 |
50 | 2" | 200 | 165 | 125 | 100 | 19 | 3.5 | 4-18 | 271 | 82.5 | 196 | 145 |
65 | 2.5" | 220 | 185 | 145 | 120 | 19 | 3.5 | 4-18 | 303 | 92.5 | 255 | 182 |
80 | 3" | 260 | 200 | 160 | 135 | 20 | 3.5 | 8-18 | 358 | 100 | 255 | 182 |
100 | 4" | 280 | 220 | 180 | 155 | 21 | 4 | 8-18 | 383 | 110 | 255 | 182 |
125 | 5" | 320 | 250 | 210 | 185 | 23 | 4 | 8-18 | 403 | 125 | 255 | 182 |
150 | 6" | 360 | 285 | 240 | 210 | 25 | 4 | 8-22 | 433 | 142.5 | 255 | 182 |
200 | 8" | 400 | 340 | 295 | 265 | 25 | 4 | 12-22 | 476 | 170 | 255 | 182 |
250 | 10" | 450 | 405 | 355 | 320 | 26 | 4 | 12-26 | 555 | 225 | 354 | 273 |
300 | 12" | 500 | 460 | 410 | 375 | 28 | 4 | 12-26 | - | 250 | 354 | 273 |
350 | 14" | 610 | 520 | 470 | 435 | 29 | 5 | 16-26 | - | 305 | 354 | 273 |
