所屬類別：電動調節閥

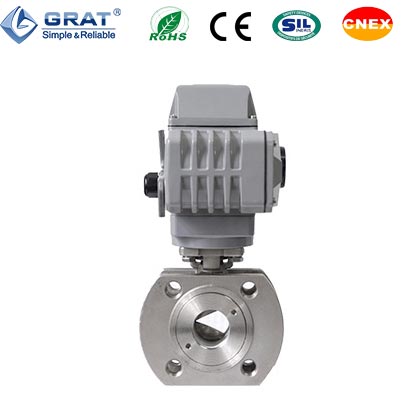

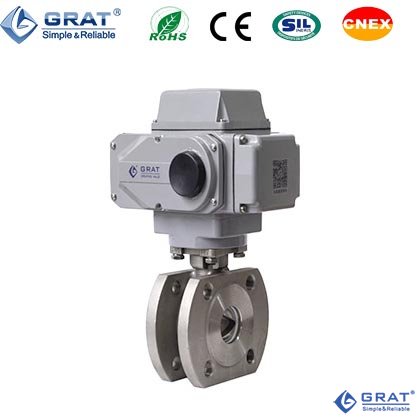

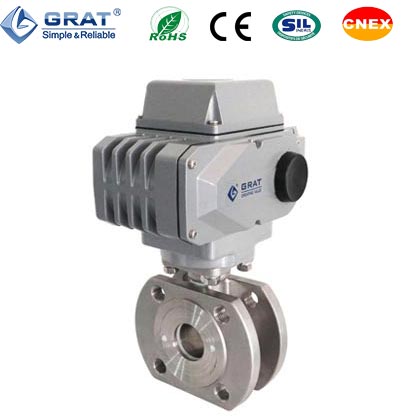

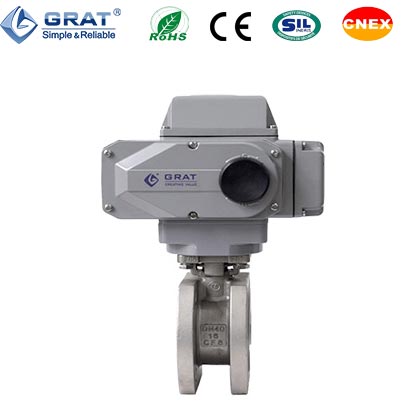

產品名稱：電動V型調節閥
產品簡介：

電動V型調節閥卓越的調節性能，使產品廣泛應用于石油化工、精細化工、造紙、冶金、鍋爐給水等各種工業領域的高精度調節環節。
電動V型調節閥廣泛應用于各種中低壓，常溫介質的流量調節/壓力調節/溫度調節/比例式調節等工業自控調節和切斷。附帶斷電后手動操作功能。

采用超短法蘭距結構，閥座與端面法蘭距離近，物料滯留少，密封性能優越。和普通電動球閥相比重量大大降低，約為普通電動球閥的50%。結構緊湊、體積小。		閥芯確定了閥門的特性，特有的 V型閥芯結構改善了傳統球閥的控制穩定性問題。使流量通過球型閥芯V型開口之間的開度得到精密控制。
閥座與閥芯之間形成的V型切口，能夠輕松切斷管道內的各種雜質，有效保證管路的暢通。		V型口角度可定制，滿足更精確的截流特性和控制功能。

DDS開關調試專利技術：旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！從原來5步調試到DDS技術的1步到位！我們懂你的煩惱簡單的一步調試，只需要一個內六角扳手按照你預設的角度輕松旋轉刻度盤上的調試螺釘到達位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6
	PPD專利定位技術：定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8
超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！電動執行器10萬次壽命檢測報告（如右圖）

電動V型調節閥球流道的幾種典型截面形狀及流量特性示意圖

1.電動V型調節閥閥體主要技術參數及指標

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
100%開度時流量系數Cv值（參考）	O形	24	44	84	122	198	320	443	595	1096	1692	2602	4212
	矩形	8.7	13.4	20	32.6	44.3	70	114	134	186	270	462	688
	V形	7.5	11	17	28	38	60	98	116	155	233	397	595
流量特性		J矩形：近似直線；V形（對數）等百分比；O形：快開
公稱壓力		16（1.6MPa）、40（4.0MPa）、64（6.4MPa）
可調比		50:1 100:1 300:1
法蘭標準		JB/T79-2015、JB/T74-2015
閥體材質		鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、316、316L）、鈦合金
球芯材質		不銹鋼（ZG1Cr18Ni9Ti、316、316L、A105）、鈦合金等
閥桿材質		不銹鋼（ZG1Cr18Ni9Ti、316、316L）
填料材質		聚四氟乙烯、柔性石墨
密封形式		軟密封						硬密封
介質溫度		≤220℃						≤450℃
閥座材質		聚四氟乙烯				碳纖維強化聚四氟乙烯				不銹鋼或不銹鋼+STL
泄漏率		Ⅵ級						V級
公稱通徑		DN15-DN350（更大口徑敬請聯系我公司索取詳細資料）
公稱壓力		PN1.6MPa～PN6.4MPa
連接方式		法蘭連接，對夾式連接
動作時間		15秒、30秒（可選）（0-90°）
工作電源		AC110V AC220V，AC380V，DC24V
控制方式		調節或開關控制
環境溫度		≤60℃
適用介質		食品、潤滑脂、纖維狀流體、水、油品、氣體
死區		0.3%-3.0%可調

1、電動V型調節閥(對夾式)外形圖和連接尺寸：

通徑DN(mm)	直徑英寸	A	ΦD	H1	H2	H	W1	W2
15	1/2"	62	54	74	75	390	196	145
20	3/4"	62	54	74	75	390	196	145
25	1"	62	54	74	75	390	196	145
32	1-1/4"	62	78	80	75	400	196	145
40	1-1/2"	62	82	85	75	405	196	145
50	2"	75	100	87	95	430	196	145
65	2-1/2"	80	120	105	115	460	196	145
80	3"	100	131	115	125	520	255	182
100	4"	115	158	125	125	530	255	182
125	5"	130	180	140	155	570	255	182
150	6"	160	216	153	165	600	255	182
200	8"	200	260	200	195	680	255	182
250	10"	240	325	225	225	730	255	182

2、電動V型調節閥(超短法蘭)外形圖和連接尺寸：

   3、電動V型調節閥(超短法蘭)國標安裝尺寸
   設計標準：GB/T12237-2007
   法蘭標準：GB/T9113-2010                   國標單位：（mm）

通徑DN mm in		d	D1	K	D	n-Md	f	L	H	W
DN15	1/2〃	15	45	65	95	4-M12	2	35	210	196
DN20	3/4〃	19	55	75	105	4-M12	2	38	216	196
DN25	1〃	25	65	85	115	4-M12	2	50	223	196
DN32	1-1/4〃	28	76	100	140	4-M12	2	50	230	196
DN40	1-1/2〃	38	83	110	148	4-M16	3	67	240	196
DN50	2〃	49	102	125	156	4-M16	3	72	250	196
DN65	2-1/2〃	64	120	145	185	4-M16	3	94	298	255
DN80	3〃	73	143	160	200	8-M16	3	120	312	255
DN100	4〃	90	168	180	220	8-M16	3	141	322	255
DN125	5〃	110	185	210	245	8-M16	3	165	397	255
DN150	6〃	145	208	240	277	8-M20	3	225	422	255
DN200	8〃	195	265	395	335	12-M20	3	275	512	255

   4、電動V型調節閥(超短法蘭)德標安裝尺寸
   設計標準：DIN3375/1，2，EN12516-1
   法蘭標準：DIN EN1092-1 PN10-PN40               德標單位：（mm）

通徑 mm in		d	D1	K	D	n-Md	f	L	H	W
DN15	1/2〃	15	45	65	95	4-M12	2	44	220	196
DN20	3/4〃	20	58	75	105	4-M12	2	44	220	196
DN25	1〃	25	68	85	115	4-M12	2	50	223	196
DN32	1-1/4〃	32	78	100	140	4-M16	2	60	237	196
DN40	1-1/2〃	38	88	110	150	4-M16	3	65	244	196
DN50	2〃	49	102	125	165	4-M16	3	80	245	196
DN65	2-1/2〃	62	122	145	185	4-M16	3	110	306	255
DN80	3〃	74	138	160	200	8-M16	3	120	326	255
DN100	4〃	100	158	180	220	8-M16	3	152	338	255
DN125	5〃	118	188	210	250	8-M16	3	180	363	255
DN150	6〃	150	212	240	285	8-M20	3	232	396.5	255

5、電動V型調節閥(長法蘭)外形圖和連接尺寸

    6、電動V型調節閥(長法蘭)國標安裝尺寸
    設計標準：GB/T12237-2007
    法蘭標準：HG/T20592                    單位：（mm）

通徑（DN）		L	D	K	D1	n-Φd	b	i	H	W
mm	in	L	D	K	D1	n-Φd	b	i	H	W
15	1/2'	130	95	65	45	4-14	14	2	209	196
20	3/4'	130	105	75	55	4-14	16	2	211	196
25	1'	142	113	85	65	4-14	18	2	218.5	196
32	1-1/4'	165	140	100	78	4-18	18	2	233	196
40	1-1/2'	165	150	110	85	4-18	18	2	234	196
50	2'	203	165	125	100	4-18	20	2	248	196
65	2-1/2'	222	185	145	120	8-18	20	2	294	255
80	3'	241	200	160	135	8-18	21	2	320	255
100	4'	305	220	180	155	8-18	22	2	339	255
125	5'	356	250	210	184	8-18	22	3	392	255
150	6'	394	285	240	210	8-23	24	3	402	255
200	8'	457	340	295	265	12-23	26	3	467	255

    7、電動V型調節閥(長法蘭)日標安裝尺寸
    設計標準：API B2002
    法蘭標準：JIS B2220-2004

通徑 DN	英寸	L	D	K	D1	b	i	n-Φd	H	W
15	1/2"	108	95	70	51	12	2	4-15	209	196
20	3/4"	117	100	75	56	14	2	4-15	213	196
25	1"	127	125	90	67	14	2	4-19	221	196
32	1.2"	140	135	100	76	16	2	4-19	229	196
40	1.5"	165	140	105	81	16	2	4-19	239	196
50	2"	178	155	120

8、電動V型球閥與管道的安裝示意圖

8、電動球閥安裝步驟說明書http://www.yihaozuan.cn/download2/949.html

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC

采用超短法蘭距結構，閥座與端面法蘭距離近，物料滯留少，密封性能優越。和普通電動球閥相比重量大大降低，約為普通電動球閥的50%。結構緊湊、體積小。		閥芯確定了閥門的特性，特有的 V型閥芯結構改善了傳統球閥的控制穩定性問題。使流量通過球型閥芯V型開口之間的開度得到精密控制。
閥座與閥芯之間形成的V型切口，能夠輕松切斷管道內的各種雜質，有效保證管路的暢通。		V型口角度可定制，滿足更精確的截流特性和控制功能。
