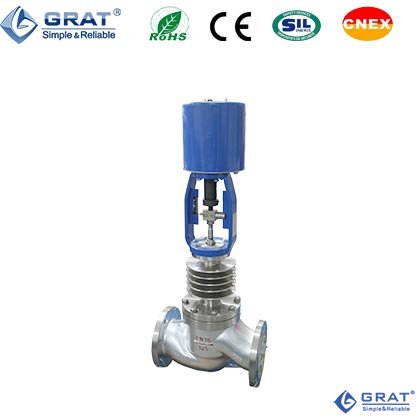

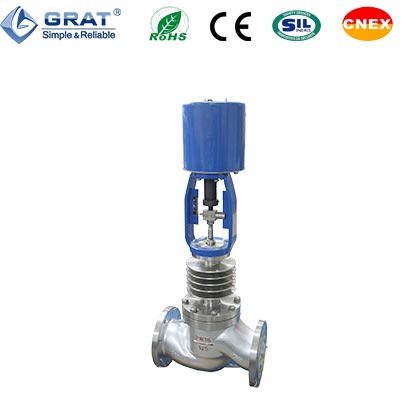

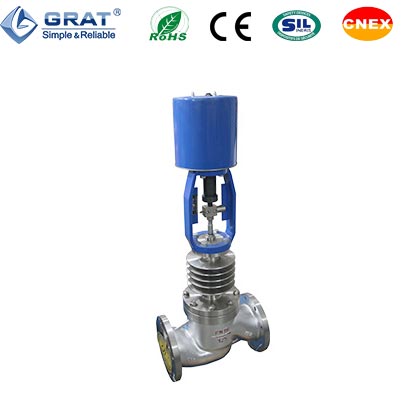

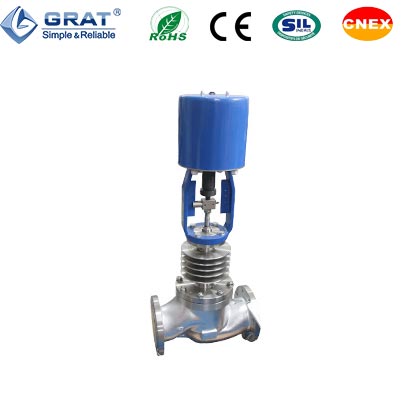

單座電動調節閥是一種頂導向結構的調節閥，采用球形閥體，具體結構緊湊、調節精度高、壓降損失小、流量特性精確、導向面積大，防振動等優點。
單座電動調節閥整機輸出力矩大、動作靈敏、可調范圍大、維護方便，可用于控制各種不同工況的流體，適應各種苛刻的工況條件。廣泛應用于石油、化工、電力、輕紡、造紙等行業，特別適用于允許泄漏量小、閥前后壓差不大的工作場合。
1、超過10萬次的現場無故障運轉壽命讓您的系統運轉可靠無憂。
2、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
3、具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。
4、單座電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
5、適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
額定流
量系數 KV |
直線
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分
比 |
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
||||||||
| 允許壓差(MPa) |
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0.7
|
0.6
|
0.5
|
0.3
|
|
|

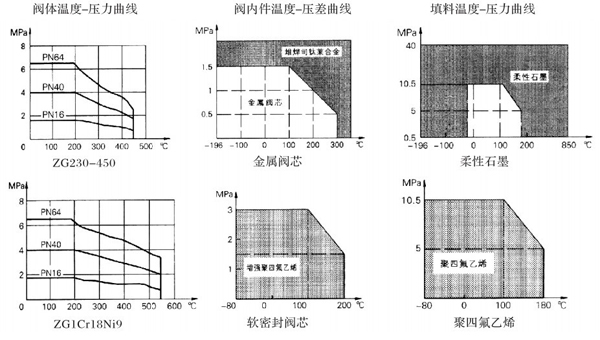

公稱壓力MPa
|
1.6Mpa、4.0MPa、6.4MPa
|
|||||||||||
|
連接方式
|
法蘭連接、螺紋連接、焊接
|
|||||||||||
|
閥座形式
|
單座
|
|||||||||||
|
閥芯形式
|
單座柱塞型閥芯
|
|||||||||||
|
電動執行
機構 |
型號
|
3610系列、PSL系列等
|
||||||||||
|
電源
|
AC220V、380V、24V
|
|||||||||||
|
流量特性
|
直線性、等百分比
|
|||||||||||
|
閥體材質
|
SUS304、SUS316，WCB
|
|||||||||||
|
閥座材質
|
304 、316 、316L
|
|||||||||||
|
閥桿材質
|
304、316、316L
|
|||||||||||
|
填料材質
|
PTFE/柔性石墨
|
|||||||||||
|
密封形式
|
硬密封、軟密封
|
|||||||||||
注：表中數據為本公司標準配置，可按用戶要求另行選配。
| A | V | - | 50 | PCU | N | 16 | K | Y | P | F | BT |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 代號 | E | A |
| 名稱 | 電動 | 氣動 |
格2 閥門結構
| V | K | HV | B | BT | B3 | P | N | T |
| V型調節球閥 | O型球閥 | 硬密封V型調節閥 | 中線軟密封蝶閥 | 通風蝶閥 | 三偏心蝶閥 | 單座閥 | 雙座閥 | 三通球閥 |
格3 公稱通徑DN（mm）(參考安裝尺寸)
格4 控制電路（參考電路圖）
|
代 號 |
PCU | 開關/切斷控制 | ||||
| S | MS | PIU | CPT | SP | ||
|
名 稱 |
比例調節閥 （I/O:4~20mA） |
開關動作 | 帶無源觸點反饋 | 開關帶1KΩ電阻反饋 | 開關動作/輸出4~20mA信號 | 開關帶1KΩ電阻和無源觸點反饋 |
格5 介質溫度
| 代號 | N | M | H |
| 名稱 | ≤120℃ | ≤220℃ | ≤400℃ |
格6 公稱壓力Mpa
| 代號 | 10 | 16 | 25 | 40 | 64 |
| 名稱 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
格7 氣動作用方式（電動省略）
| 代號 | K | B |
| 名稱 | 單作用氣開 | 單作用氣關 |
格8 閥座密封形式
| 代號 | Y | R |
| 名稱 | 硬密封座 | 軟密封座 |
格9 閥體材料
| 代號 | C | P | R | RL |
注：特殊 材料待定 |
| 名稱 | ZG25 | 304 | 316 | 316L |
格10 連接方式及標準
| 代號 | D | F | S |
| 名稱 | 對夾式按JB81-94 | 法蘭式按JB81-94 | 絲扣連接 |
格11 防爆等級（無防爆要求缺省）
| 代號 | EX | BT |
| 名稱 | 電動隔爆 |
氣動防爆 |

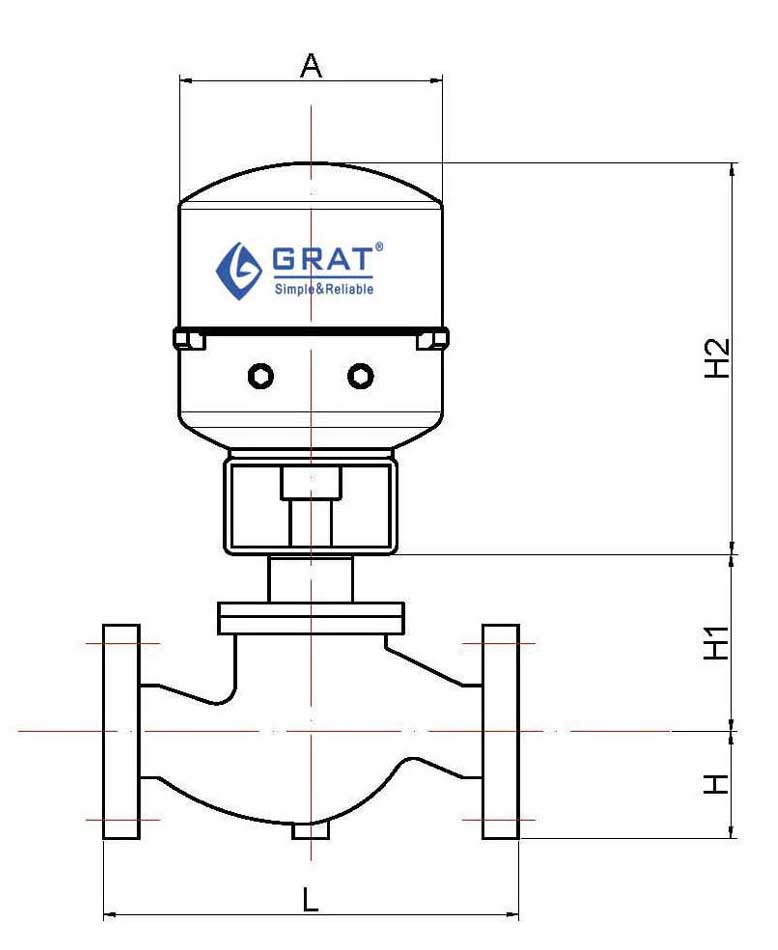

1.單座電動調節閥安裝尺寸圖
| ValvesizeDN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16.40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| PN64.100 | 205 | 210 | 230 | 251 | 286 | 311 | 337 | 394 | 450 | 508 | 650 | |
| H | PN16.40 | 52 | 57 | 75 | 75 | 82 | 92 | 100 | 117 | 150 | 167 | 187 |
| PN64.100 | 66 | 70 | 85 | 85 | 90 | 103 | 108 | 125 | 173 | 195 | 208 | |
| H1 | 125 | 125 | 155 | 155 | 165 | 200 | 205 | 210 | 275 | 330 | 372 | |
| A*H2 | Φ225*370 | Φ255*500 | Φ310*700 | Φ310*750 | ||||||||
| Weight(kg) PN16 | 20 | 21 | 24 | 33 | 37 | 65 | 68 | 56 | 118 | 145 | 215 | |
| Weight(kg) PN64 | 23 | 24 | 32 | 44 | 53 | 76 | 81 | 100 | 156 | 178 | 265 | |
2.單座電動調節閥常配電動執行器型號及特點
|

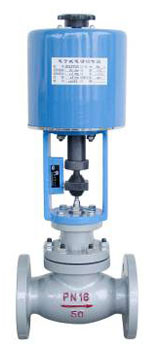

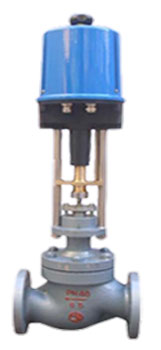

單座電動調節閥（配3610電子式執行器）
|

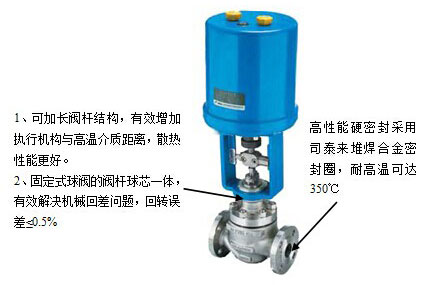

單座電動調節閥（配PSL執行器）
|
 |
 |
|
1、控制器采用先進的混合集成電路制作，并密封樹脂澆鑄固化，可靠性高、防潮、防震 2、執行機構本身具有伺服功能，無需外加伺服放大器 3、電機內部裝有溫度保護開關 4、電機內部裝有機械阻尼制動系統 5、用電位器調整零點、行程、靈敏度、方便易行 6、用功能開關任意選擇正、反動作，選擇斷信號的三種狀態（自鎖、全開、全關） 7、直行程執行機構輸出軸內裝有保證額定負荷的彈簧 8、角行程執行機構可以內裝力矩保護開關 9、斷電源后，執行機構自鎖 |
1、PSL直行程電動執行機構行程可調，便于與閥門連接。 2、電器元件均采用進口部件，有效保證產品的高品質和可靠性。 3、電器部件布線嚴謹并與傳動部件完全隔離，高構運行可靠性。 4、采用柔性盤簧與閥門連接，可避免閥桿與輸出軸不同軸給閥門帶來的影響，可預置閥門關斷力，保證閥門的可靠關斷，防止泄漏。 7、傳動全部采用小齒隙密封齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油。 8、有多種運行速度，可滿足各種控制系統的要求，以保證系統的快速響應及穩定性。 9、閥位反饋元件采用全密封高精度多圈電位器，具有體積小、精度高、死區小、使用壽命長等特點。 |
4.單座電動調節閥執行標準
| 制造標準 | GB/T 122387-89 |
| 法蘭標準 | GB9113-2000、GB17241.6-1998 |
| 結構長度標準 | GB12221-89 |
| 檢驗標準 | GB/T 13927-92 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
