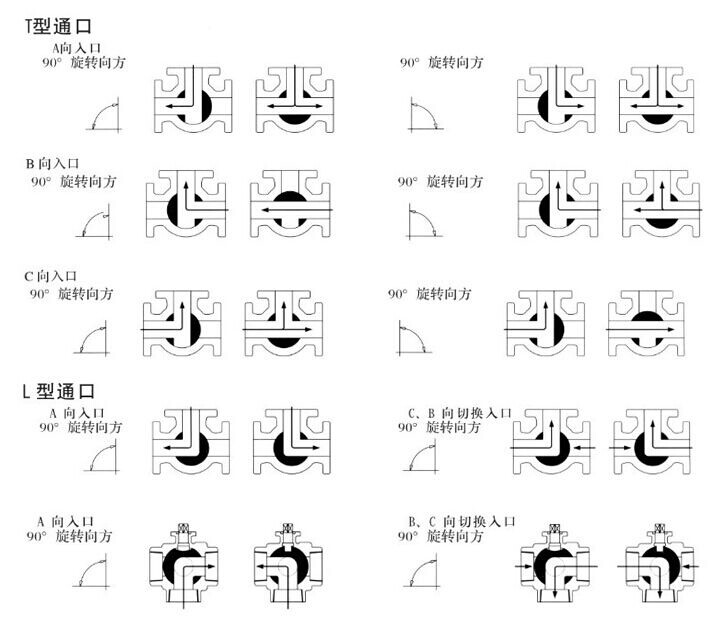

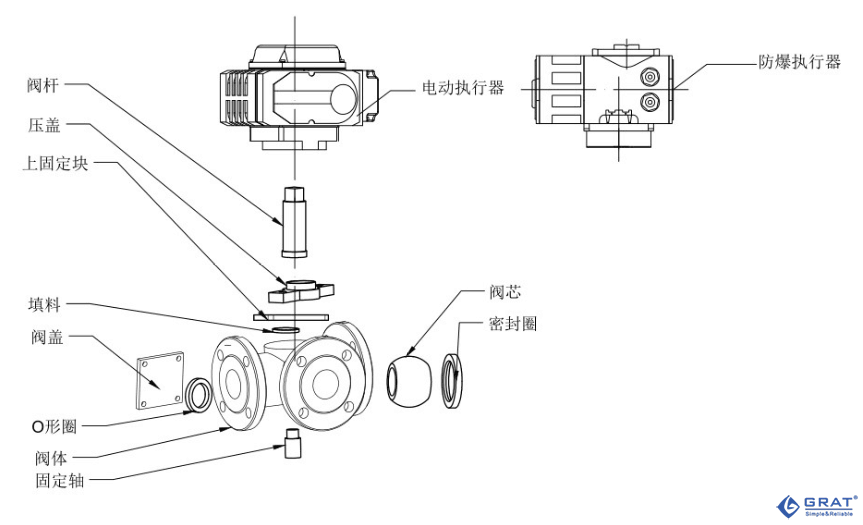

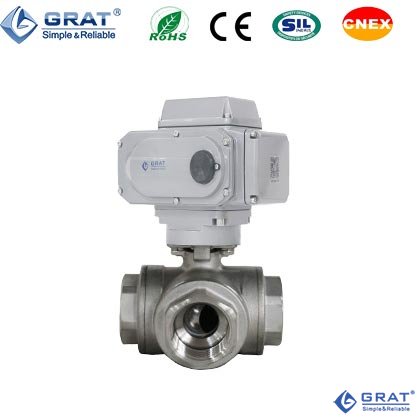

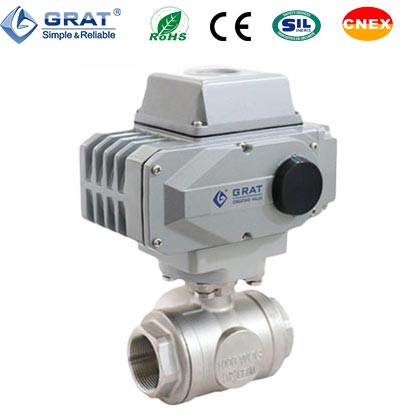

電動三通球閥分為L(zhǎng)型流道和T型流道，如圖：
T型流道采用4面閥座，受力平衡，密封可靠。主要用于分流、混流、換向以及三通道的完全開放。
L型流道采用2面閥座。主要用于流路的換向。
★超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！
★PPD專利定位技術徹底解決定位精度差，長時間運轉可靠性的重大應用難題。
★具有自潔功能，有效保證管路的暢通。流道簡單，相對于電磁閥產品結構的S型流道，具有流通能力大，流通阻力小，無卡阻。
★帶有全開/全閉輸出信號
公稱通徑 | DN15～100 |
工作電源 | AC110V AC220V，AC380V DC24V |
執行器扭矩/材質 | 鑄鋁合金 |
介質溫度 | 0~120℃ |
環境溫度 | -30℃－60℃ |
公稱壓力 | PN0.1～6.4MPa |
動作方式 | 開關控制 |
動作時間 | 4-90秒 |
適用工況 | 空調、消防系統、水處理、管路吹掃、分析儀器、煙氣采樣等 |
連接方式 | 內螺紋連接，法蘭 |
密封形式 | 軟密封 |
閥體材質 | SUS304、SUS316，WCB |
密封圈材質 | EPDM、PTFE |
防護等級 | IP67 |
安裝方式 | 任意角度安裝（為延長壽命最好水平或傾斜安裝） |
設計與制造標準 | GB12237-2007 API 6D |
法蘭標準 | GB/T 9124.1-2019、GB/T 9124.2-2019、GB17241.6-2008 |
結構長度標準 | GB12221-2005 |
檢驗標準 | API 598 |

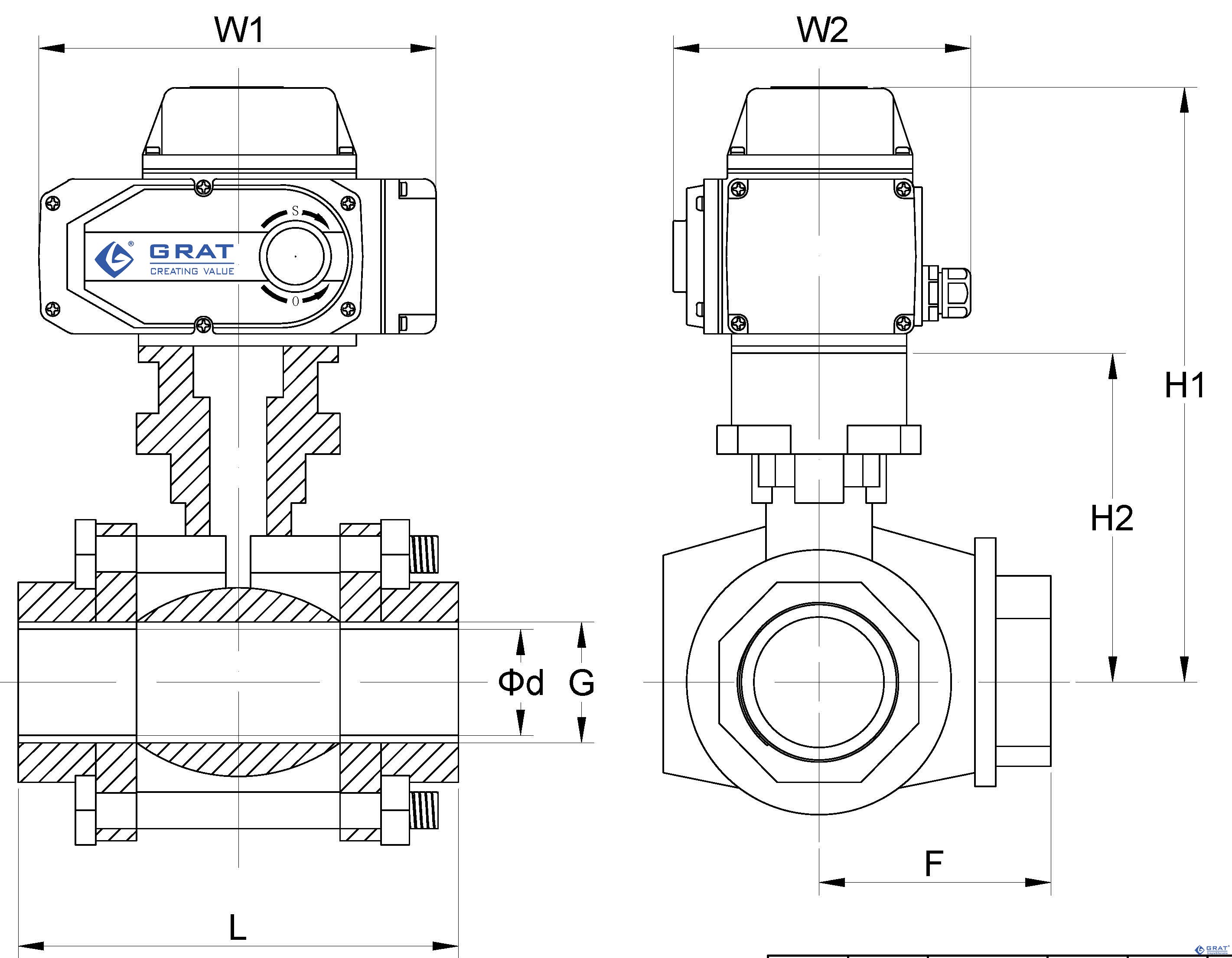

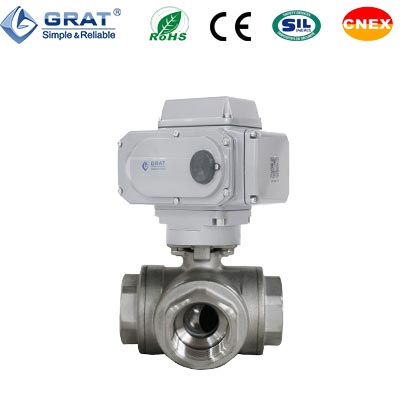

1、電動三通球閥內螺紋連接安裝尺寸圖表
設計標準：Mss sp-110
螺紋標準：ASME B1.20.1，BS21
DIN 2999/259，ISO 228/1
JIS B 0203，ISO 7/1 單位：（mm）
通徑 | L | G | Φd | F | H1 | H2 | W1 | W2 |
12 | 70 |
螺紋 BSP DIN etc | 12 | 40 | 196 | 38 | 196 | 145 |
15 | 83 | 15 | 42 | 198 | 40 | 196 | 145 | |
18 | 89 | 18 | 54 | 208 | 50 | 196 | 145 | |
25 | 116 | 25 | 60 | 217 | 59 | 196 | 145 | |
32 | 134 | 32 | 68 | 228 | 70 | 196 | 145 | |
38 | 152 | 38 | 84 | 232 | 74 | 196 | 145 | |
50 | 200 | 50 | 98 | 251 | 93 | 196 | 145 | |
65 | 240 | 65 | 106 | 302 | 110 | 255 | 182 | |
80 | 278 | 80 | 114 | 325 | 133 | 255 | 182 |

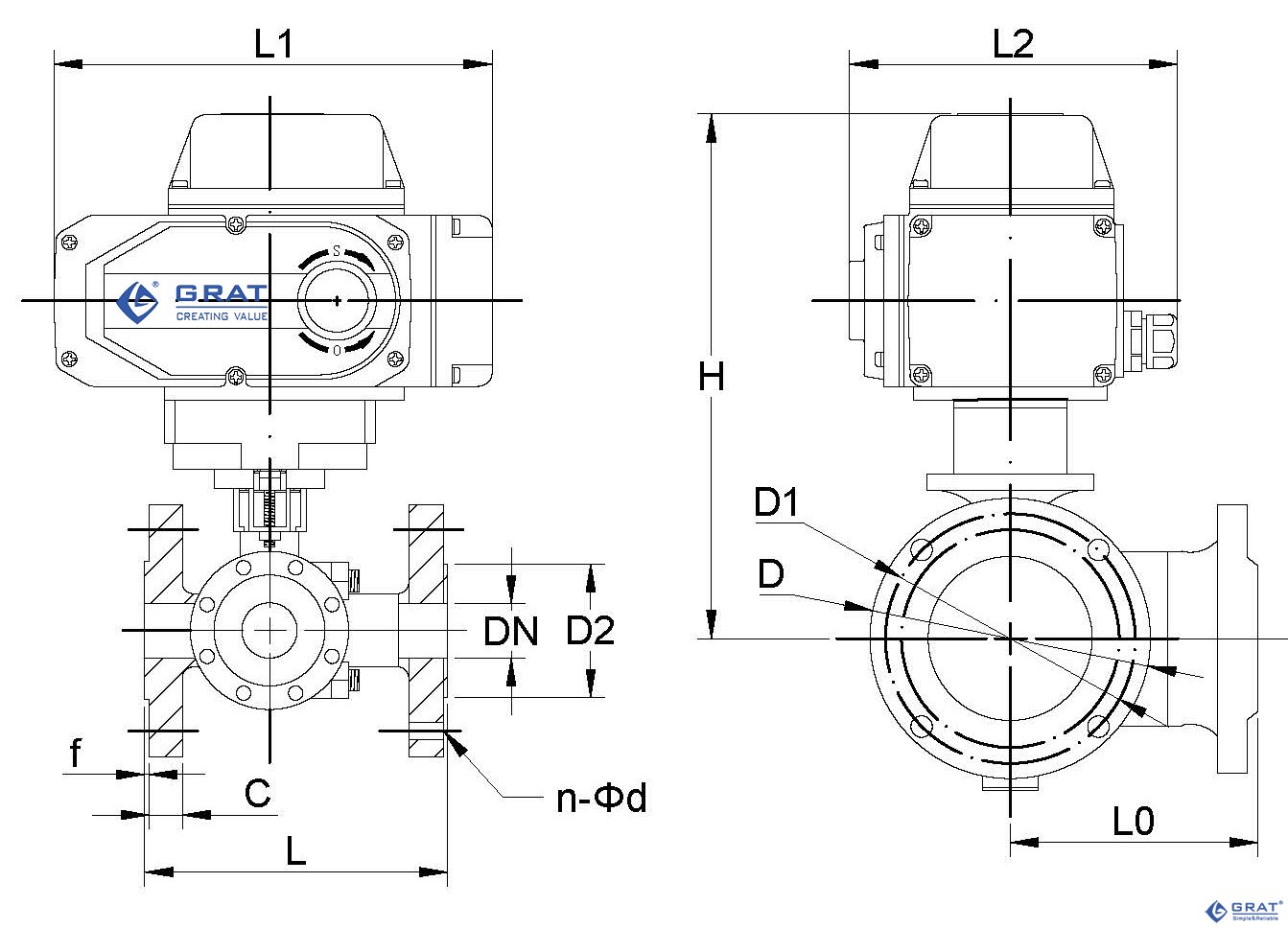

2、電動三通球閥法蘭連接安裝尺寸圖表
設計標準：GB/T12237-2007
法蘭標準：HG/T20592 單位：（mm）
通徑 | L | L0 | D2 | C | f | D | D1 | H | n-Φd | L1 | L2 |
15 | 150 | 75 | 45 | 14 | 2 | 95 | 65 | 216 | 4-14 | 196 | 145 |
20 | 160 | 80 | 55 | 14 | 2 | 105 | 75 | 230 | 4-14 | 196 | 145 |
25 | 180 | 90 | 65 | 14 | 2 | 115 | 85 | 236 | 4-14 | 196 | 145 |
32 | 200 | 100 | 78 | 16 | 2 | 135 | 100 | 245 | 4-18 | 196 | 145 |
40 | 220 | 110 | 85 | 16 | 3 | 145 | 110 | 258 | 4-18 | 196 | 145 |
50 | 240 | 120 | 100 | 16 | 3 | 160 | 125 | 264 | 4-18 | 196 | 145 |
65 | 260 | 130 | 120 | 16 | 3 | 180 | 145 | 302 | 4-18 | 255 | 182 |
80 | 280 | 140 | 135 | 18 | 3 | 195 | 160 | 310 | 8-18 | 255 | 182 |
100 | 320 | 160 | 155 | 20 | 3 | 215 | 180 | 320 | 8-18 | 255 | 182 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
