所屬類別：電動蝶閥

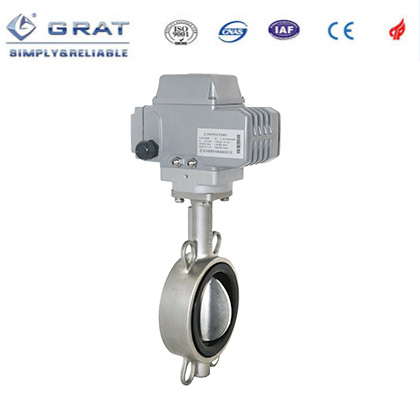

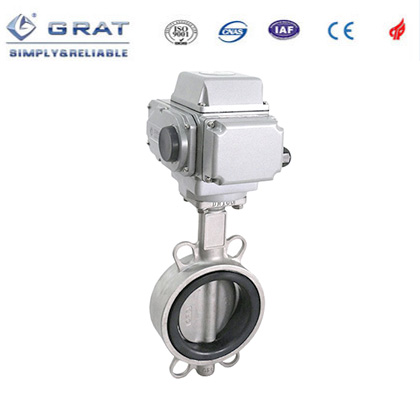

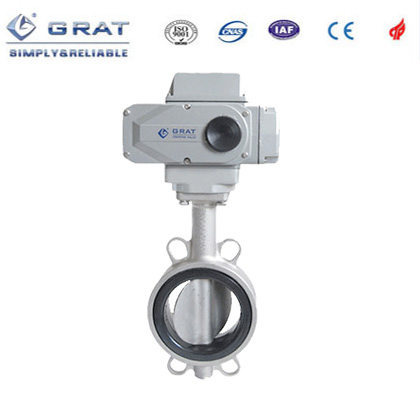

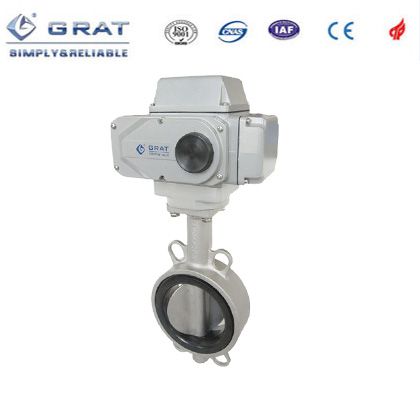

產品名稱：軟密封電動蝶閥
產品簡介：

軟密封電動蝶閥是電動蝶閥產品大類中最常用的一種適配介質：水、油品等液態介質。

電動蝶板采用框架結構，具有：強度高，過流面積大，流阻小等特點；整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質；

具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

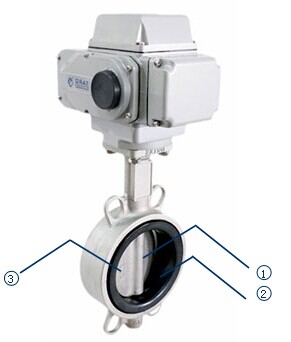

①采用無銷釘結構，有效避免長期運行銷釘脫落。
②本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響。可在任何方向安裝。
③密封副材料選用不銹鋼和丁腈耐油橡膠配對，有效延長使用壽命長。

DDS開關調試專利技術：旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！從原來5步調試到DDS技術的1步到位！我們懂你的煩惱簡單的一步調試，只需要一個內六角扳手按照你預設的角度輕松旋轉刻度盤上的調試螺釘到達位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6
	PPD專利定位技術：定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8
超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！電動執行器10萬次壽命檢測報告（如右圖）

    ★結構簡單、緊湊，90°回轉開啟迅速。
    ★DDS開關調試技術，可直接進行開關調試。全面解決繁瑣的調試步驟，讓技術更簡單，讓調試更便捷！
    ★壓差小，流通能力大。
    ★操作扭矩小，省力輕巧。
    ★流量特性線性或等百分比特性，可用于調節或開關式控制。
    ★具有非常顯著的經濟性，尤其是較大口徑的蝶閥。（中、低壓力場合首選蝶閥）
    ★優越的經濟性能使得蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、船舶、城市給排水、電力等行業的工業自動控制系統中。

公稱通徑	DN40～DN800
工作電源	AC220V，AC380V DC24V
介質溫度	-20~120℃
環境溫度	-30℃－60℃
公稱壓力	0.1～2.5MPa
動作時間	15S/30S/60S
適用介質	水，油品，氣體、腐蝕性介質等
控制方式	調節或開關控制
輸入信號	4-20mA/0-5V~10V(備選）
輸出信號	4-20mA/0-5V~10V(備選）
連接方式	對夾式
密封形式	軟密封
試驗壓力	殼體實驗	1.76MPa
	密封試驗	2.4MPa
閥體材質	WCB、QT450-10、HT200、HT250、SUS304、SUS316
閥板材質	WCB、QT450-10、HT200、HT250、SUS304、SUS316
轉軸材質	2Cr13
密封圈材質	丁腈耐油橡膠、EPDM、PTFE、PPL等
閥桿密封	NBR、HNBR
填料材質	柔性石墨
防護等級	IP67
制造標準	GB/T 12238-2016
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

中線蝶閥Cv值

規格 Size	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
規格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"	48"
90°開啟時CV Full 90°Open		135	220	302	600	1022	1579	3136	5340	8250	11917	16388	21705	27908	43116	49500	68250	86375	119750	187300

1.軟密封電動蝶閥安裝尺寸圖表

通徑 DN(mm)	L	D	N-ΦD	H2	H1	W1	W2
40	33	---	---	48	210	138	76
50	42.6	125	4-Φ18	70	314	160	137
65	45.6	145	4-Φ18	76	327	160	137
80	45.6	160	8-Φ18	89	333	160	137
100	51.6	180	4-Φ22	104	385	196	145
125	55.6	210	4-Φ22	120	400	196	145
150	55.6	240	4-Φ23	139	442	255	182
200	59.6	295	4-Φ23	175	480	255	182
250	67.6	355	4-Φ28	203	522	255	182
300	77.6	410	4-Φ28	242	537	255	182
350	77	470	4-Φ28	277.5	555	354	273
400	86.5	525	4-Φ30	309	590	354	273
450	105.6	585	4-Φ30	337	610	354	273
500	131.8	650	4-Φ33	361	670	354	273
600	152	770	4-Φ36	459	1110	520	470
700	163	840	4-Φ36	527	1180	520	470
800	188	950	4-Φ39	594	1220	520	470

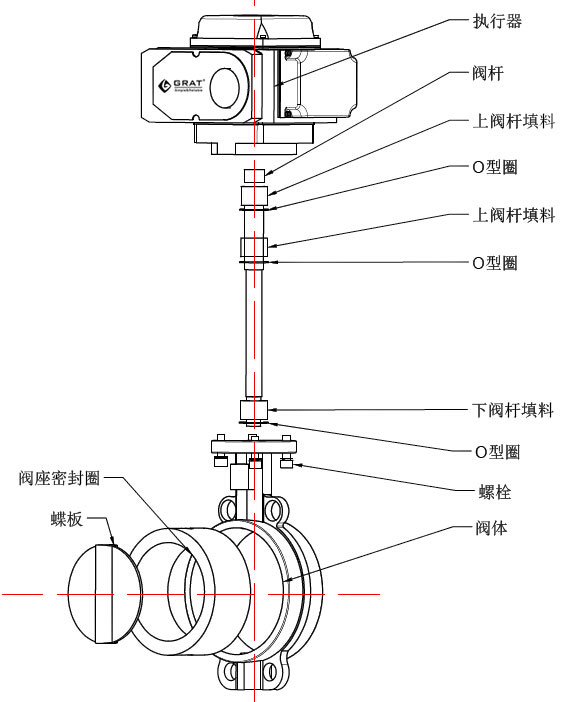

2.軟密封電動蝶閥主體零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

3.軟密封電動蝶閥執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

4.軟密封電動蝶閥性能規范

公稱通徑		40～1200	40～800	mm
公稱壓力		1.0	1.6	Mpa
試驗壓力	密封	1.1	1.76
	殼體	1.5	2.4
適用溫度		﹣15～﹢150		℃
適用介質		淡水、海水、污水、空氣、蒸氣、食品、藥品、各種油類、酸類、堿類、鹽類等

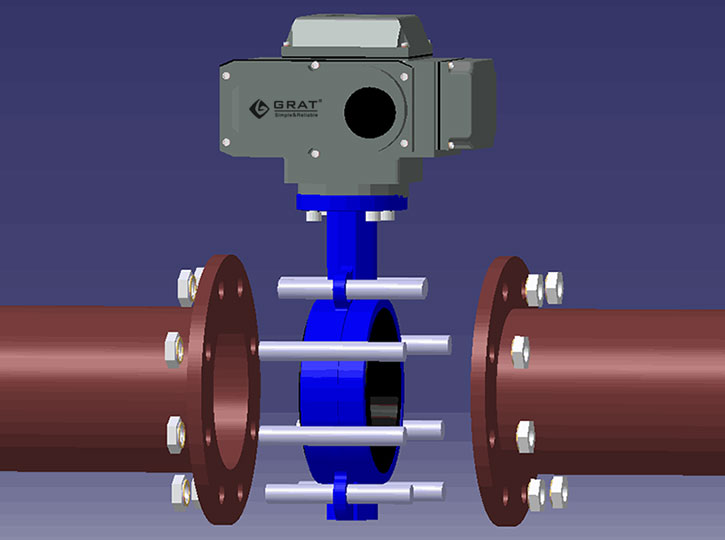

5.軟密封電動蝶閥與管道連接示意圖

6.電動蝶閥安裝步驟說明書http://www.yihaozuan.cn/download2/936.html

7.對夾式蝶閥適用法蘭

規格(mm)	D	D1	D2	D3	D4	n-Φ	H	f	D5	b
50	165	125	59	52	52	4-Φ 18	20	3	62	8
65	185	145	122	75	67	4-Φ 18	20	3	78	8
80	200	160	133	91	82	8-Φ 18	20	3	91	8
100	220	180	158	110	102	8-Φ 18	22	3	116	8
125	250	210	184	135	127	8-Φ 18	22	3	142	8
150	285	240	212	161	152	8-Φ 22	24	3	170	10
200	340	295	268	221	208	12-Φ 22	26	3	221	10
250	405	355	320	275	255	12-Φ 26	29	3	275	10
300	460	410	370	327	308	12-Φ 26	32	4	326	14
350	520	470	430	379	355	16-Φ 26	34	4	358	14
400	580	525	482	429	405	16-Φ 30	36	4	409	14
450	640	585	532	481	455	20-Φ 30	38	4	460	16
500	715	650	585	532	505	20-Φ 33	42	4	511	16
600	840	770	685	633	605	20-Φ 36	44	5	613	18

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
