所屬類別：電動執行器

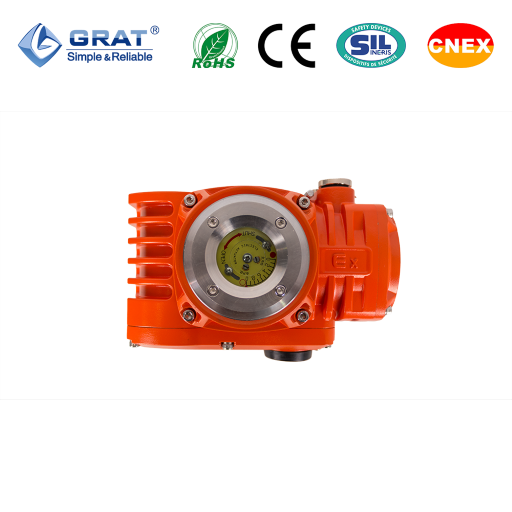

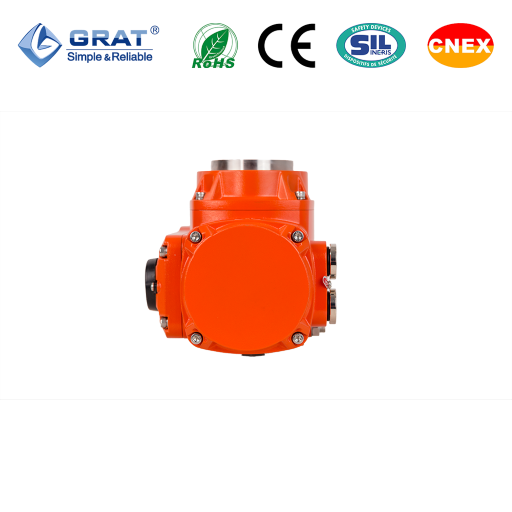

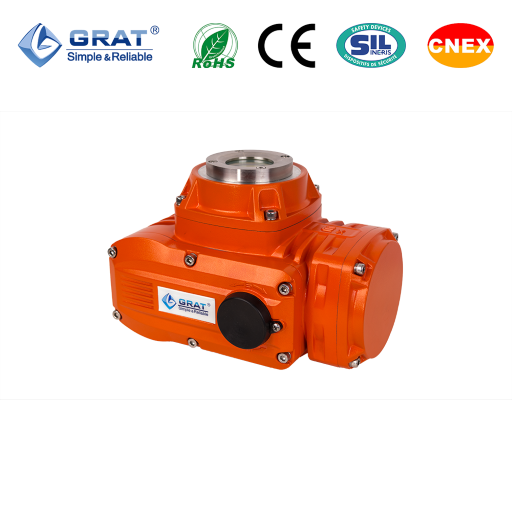

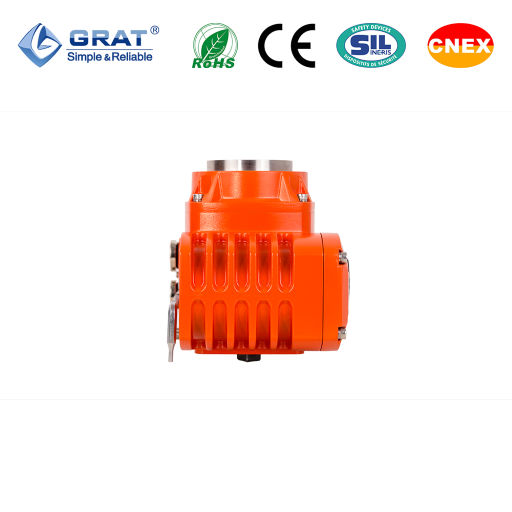

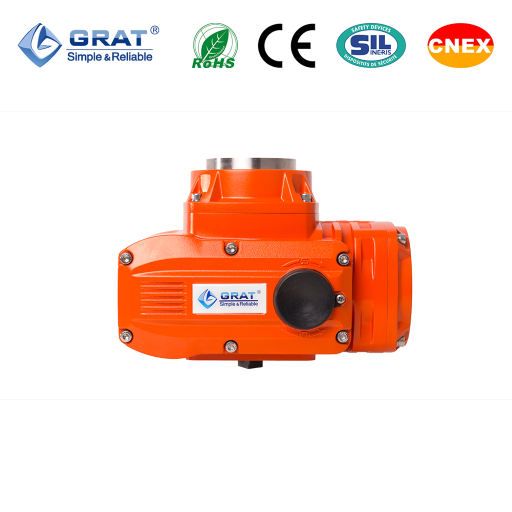

產品名稱：防爆電動執行器(防爆電動執行機構)
產品簡介: EA系列防爆產品的防爆結構符合GB/T3836.1-2021《爆炸性環境 第一部分:設備通用要求》及 GB/T3836.2-2021《爆炸性環境第二部分:由隔爆外殼“d”保護的設備》的有關規定并采用整體隔爆結 構。 產品各防爆部件組成的防爆外殼可以承受爆炸性氣體混合物在殼內爆炸所產生的爆炸壓力，并可以阻止殼內的爆炸向殼外的爆炸性氣體環境傳播，即使產品內部產生爆炸時也不會傳播到殼外并引爆殼外 的爆炸性氣體混合物。
1、防爆安全保障
防爆等級達到行業最高等級 Ex db ⅡC T6 Gb，適用于易燃易爆環境。
2、結構性防爆設計
隔爆接合面尺寸、間隙符合規范要求，各腔室間線纜通道采用環氧樹脂澆封，整體隔爆構造有效控制內部燃爆。
3、系統化質量檢測
完成機械強度、壓力耐受、溫度變化、熱穩定性及防護等級系列測試，設備可靠性經過嚴格驗證，品質有保障。

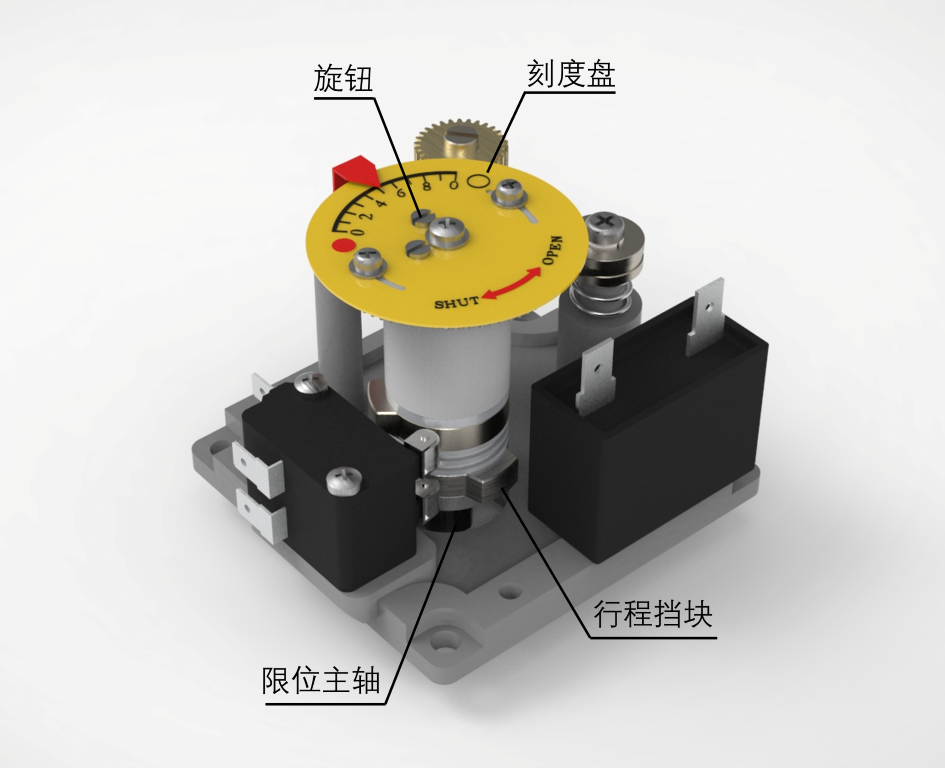

DDS開關調試專利技術：
旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構
與閥門連接后的電氣、機械位置校準調試！
從原來5步調試到DDS技術的1步到位！我們懂你的煩惱
簡單的一步調試，只需要一個內六角扳手按照你預設的角度
輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。
DDS開關調試技術專利號：ZL2014 2 0595730.6
輸出力矩N·m，包括50/100/200/400/600；
EA-600-Ex 表示：輸出力矩為600N·m的電動隔爆執行機構
| 型號 | EA-50-Ex | EA-100-Ex | EA-200-Ex | EA-400-Ex | EA-600-Ex | |
| 輸出扭矩 | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | |
| 推薦 適配 閥體 | 球閥 | DN15-40 | DN50-65 | DN65-80 | DN80-100 | DN150-200 |
| 蝶閥 | DN32-50 | DN50-125 | DN150-200 | DN200-250 | DN300 | |
| 動作時間 | 20S | 30S | 30S | 30S | 45S | |
| 回轉角度 | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | |
| 電機功率 | AC24V | 10W | 25W | |||
| AC110V | 10W | 25W | 40W | 90W | 90W | |
| AC220V | 10W | 25W | 40W | 90W | 90W | |
| AC380V | 6W | 15W | 30W | 40W | 40W | |
| DC24V | 13W | 25W | 40W | 70W | 70W | |
| 額定電流 | AC24V | 1.5A | 2.12A | |||
| AC110V | 0.24A | 0.57A | 0.63A | 1.12A | 1.18A | |
| AC220V | 0.15A | 0.30A | 0.35A | 0.64A | 0.67A | |
| AC380V | 0.07A | 0.10A | 0.19A | 0.29A | 0.29A | |
| DC24V | 1.28A | 2.03A | 3.12A | 7.8A | 8.0A | |
| 整機重量 | 4.5Kg | 5.0Kg | 9.0Kg | 9.5Kg | 10.0Kg | |
| 絕緣電阻 | 100MΩ/500VDC | |||||
| 耐壓等級 | 1500VAC1分鐘 | |||||
| 防護等級 | IP67 | |||||
| 防爆等級 | Ex db IlC T6 Gb | |||||
| 安裝方位 | 360°可調 | |||||
| 電氣接口 | 2-M20x1.5防爆堵頭使用時用戶根據選用電纜加裝相應的防爆電纜接頭 | |||||
| 控制電路 | S型/MS型/PIU型/SP型/PCU型/CPT型/G型/H型 | |||||
| 選裝功能 | ◆除濕加熱器◆無源觸點開關◆過力矩保護◆現場保護單元 | |||||
EA-50/100-Ex 防爆系列外形尺寸
| 標準 |  |
| 直裝 |  |
EA-200/400/600-Ex 防爆系列外形尺寸
| 標準 |  |
| 直裝 |  |

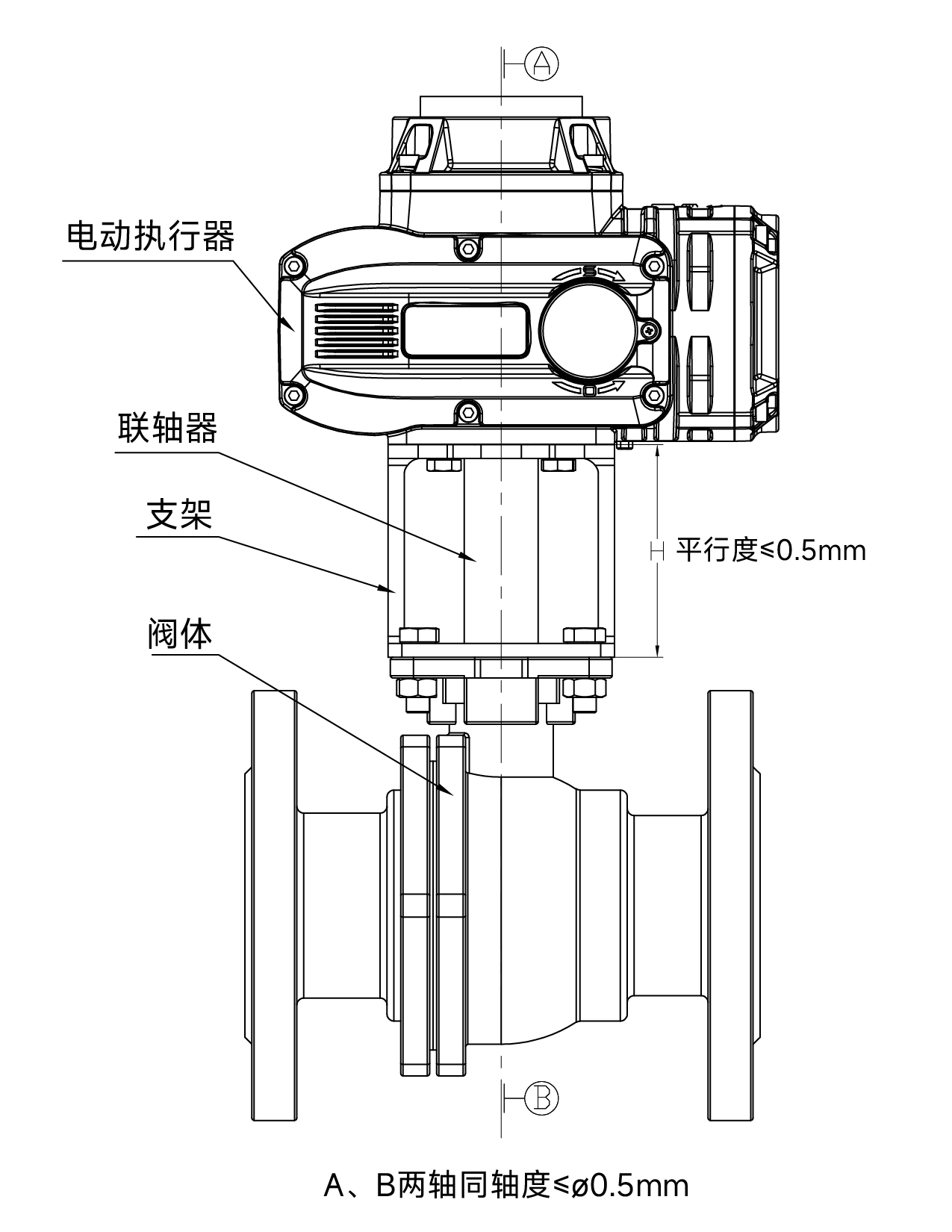

閥體裝配示意圖
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
