所屬類別：電動執行器

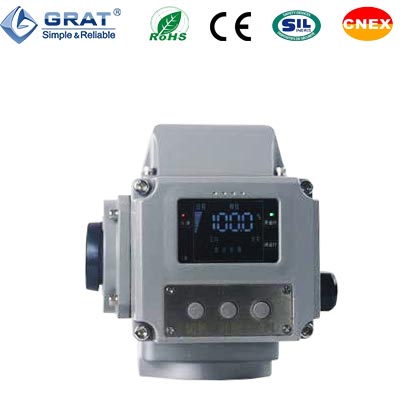

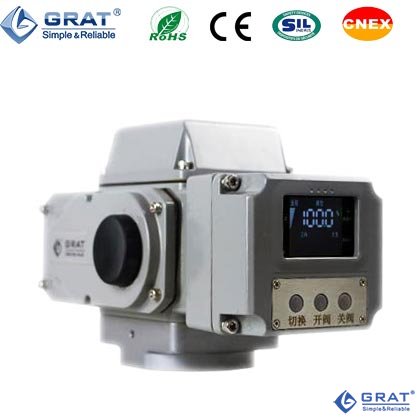

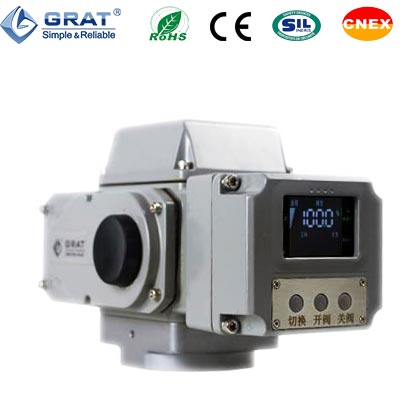

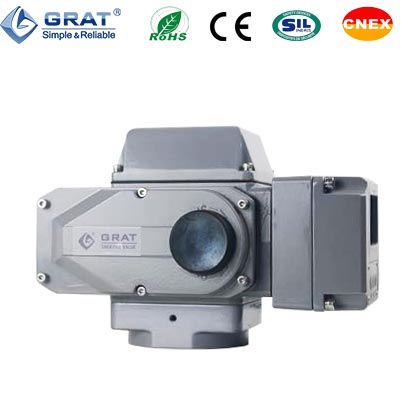

產品名稱：智能型電動執行器
產品簡介：
智能型角行程電動執行器在自動調節系統中，根據調節儀表信號的變化，執行0～90°旋轉來驅動閥門控制開度，可通過RS485通訊進行遠程控制，也可以切換為本地進行手動控制。
以交流電或直流電為動力，直接接收計算機或儀表等輸出的數字信號、4-20mADC或0-10VDC標準模擬信號，實現對電動閥門的智能控制和精確定位。
智能型角行程電動執行器適配各種角行程閥門（球閥、蝶閥、旋塞閥等）與閥門共同構成電動調節閥、電動球閥、電動蝶閥等工業自控電動閥門。
DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |  |
 | 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！ 電動執行器10萬次壽命檢測報告（如右圖） |  |
體積小，重量輕，方便管道上各角度安裝，適用各種復雜管道、工況需求。
執行器密封標準為執行器整體浸入水中，無氣泡泄漏。適合戶外露天工況。
產品電氣元件及各種精密零件，均采用進口部件，有效保證產品的高品質和可靠性。
（表一）電動執行器標準型號及規格：
|
型號 性能 | 50 | 100 | 200 | 400 | 600 | |
| 輸出力矩 | 50NM | 100NM | 200NM | 400NM | 600NM | |
| 動作時間 | 15S/30S | 15S/30S | 15S/30S | 15S/30S | 30S/45S | |
| 回轉角度 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | |
| 電機功率 | AC380V | 6W | 15W | 30W | 40W | 40W |
| AC220V | 10W | 25W | 40W | 90W | 90W | |
| 額定電流 | AC380V | 0.07A | 0.32A | 0.15A | 0.29A | 0.29A |
| AC220V | 0.16A | 0.10A | 0.35A | 0.54A | 0.64A | |
| 電機壽命 | AC220V/380V | S2工作制，壽命≥10萬小時 | ||||
| 電 源 | AC220V AC380V DC24V AC110V DC220V 可選 | |||||
| 精 度 | 回差≤0.5% 死區≤0.5% 反饋誤差≤0.5% | |||||
| 絕緣電阻 | 100MΩ/500VDC | |||||
| 耐壓等級 | 1500VAC 1分鐘 | |||||
| 防護等級 | IP68（相當于將產品置于20M深水處無滲漏） | |||||
| 限位組件 |
●電動操作時：全開全閉極限開關。 ●手動操作時：機械擋塊。 | |||||
| 保護裝置 | 過熱保護器（自動恢復型） | |||||
| 安裝方位 | 360°任意角度安裝 | |||||
| 電氣接口 | M20*1.5 防水電纜接頭，電源線、信號線各一個 | |||||
| 環境溫度 | -30℃~60℃（▲耐溫型：-50℃~70℃） | |||||
| 檢測標準 | JB/T8219-2016 | |||||
★選型舉例：
選型說明：
EA---□ □ --- □ □ ----- □ □ --□ □

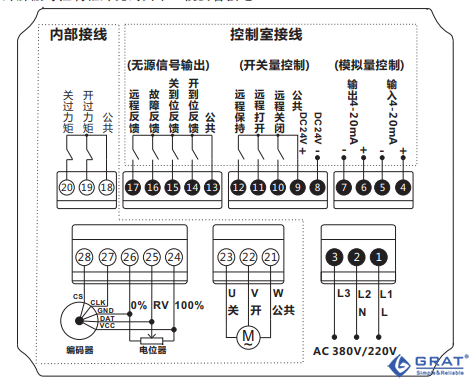

（輸出力矩）（動作模式見電路圖）（行程時間）（附加功能代號）
舉例：
EA-100DCU-30-I
表示:輸出力矩為100N·M，動作模式為調節動作模式，輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。行程時間30秒。附加功能代號I為智能型
調節動作模式：
輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。遠程/本地控制切換 無源信號輸出：遠程反饋、故障反饋、開/關到位反饋 開關量控制：遠程（保持、打開、關閉） 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | DCU |  |

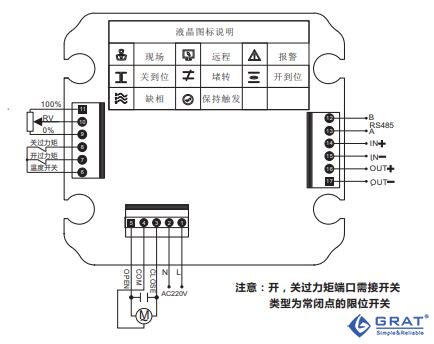

調節動作模式：
輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。支持485通訊接口，基于modbus通訊協議。 遠程/本地控制切換 無源信號輸出：遠程反饋、故障反饋、開/關到位反饋 開關量控制：遠程（保持、打開、關閉） 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | DCU |  |
