1、快速開啟、關閉設計
實行0-90°全行程，全開、全關單程動作時間3秒和4秒
2、長壽命設計
超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！
3、DDS開關調試技術
DDS開關調試技術，直接式調試開關，改變了原來行業中電動閥，電動執行機構傳統的繁瑣調試步驟，直接簡化到一步操作調試。
DDS開關調試技術專利號：ZL201420595730.6

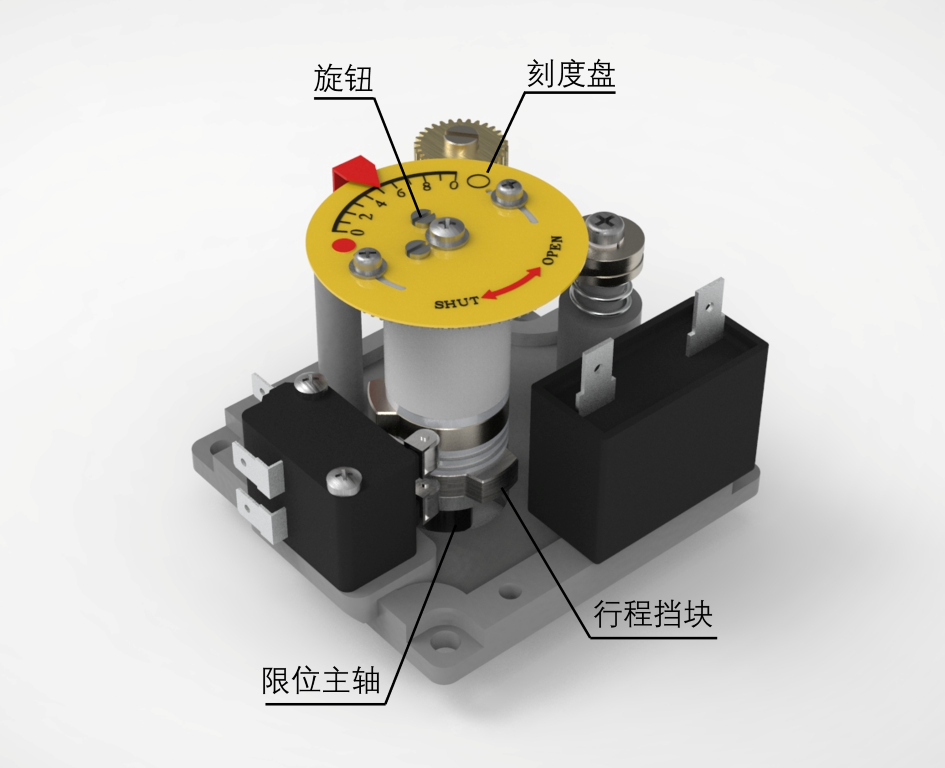

旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準精確一步到位！（如圖1-1）
4、精小型設計
重量輕，僅相當于同類產品的1/3，即使在狹窄的控制柜中，也可以方便安裝。
體積小，方便管道上各角度安裝，適用各種復雜管道、工況需求。
5、IP68級密封性能
執行器密封標準--執行器整體浸入水下20m，無氣泡泄漏。
6、高可靠性
產品電氣元件及各種精密零件，均采用進口部件，有效保證產品的高品質和可靠性。
7、絕緣耐壓性能
快開型電動執行器經過1500V耐高壓測試無漏電，確保您的系統完全運行。

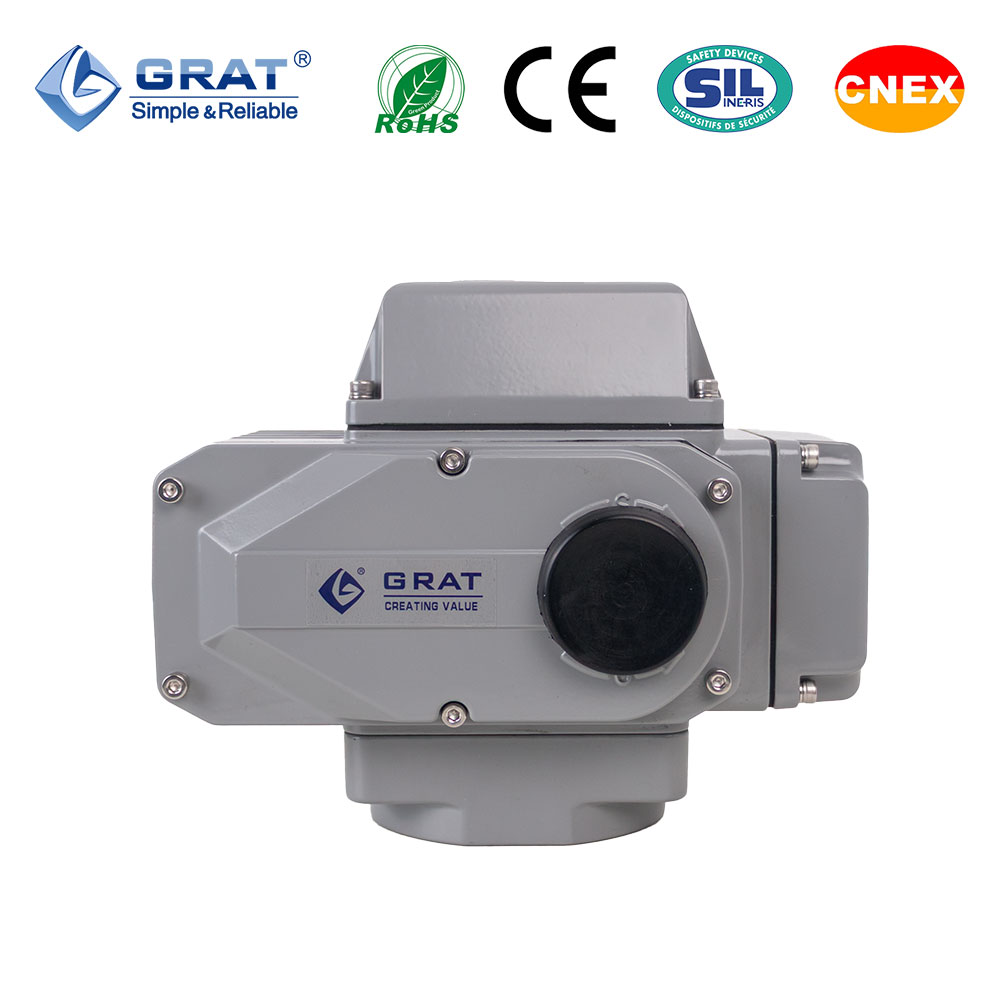

EA/EX系列快速開關一體化電動執行器輸出力矩為10N·m-500N·m，適配各種旋轉類閥門（如：球閥，蝶閥）和風門擋板，液體耦合器等旋轉類機械定位轉動的開關及調節控制。
（表一）快開型電動執行機構標準型號及規格：
型號性能 | 10NM | 20NM | 50NM | 75NM | 100NM | 200NM | 500NM | |
推薦 適配 閥門 | 球閥 | DN15 | DN20 | DN25-32 | DN40 | DN50-65 | DN80-100 | DN125-200 |
蝶閥 | DN40 | DN50-65 | DN80-100 | DN125 | DN150 | DN200 | DN250-300 | |
動作時間 | 4S | 4S | 4S(EA) 6S(EX) | 8S(EA) 6S(EX) | 8S(EA) 6S(EX) | 8S(EA) 6S(EX) | 8S | |
回轉角度 | 0-90° 特殊角度定制 | 0-90° 特殊角度定制 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | |
電機功率 | AC220V | 10W | 25W(EA) 10W(EX) | 40W | 90W(EA) 40W(EX) | 90W | 120W(EA) 90W(EX) | 140W |
AC380V | 6W | 15W(EA) 6W(EX) | 30W | 40W(EA) 30W(EX) | 40W | 90W(EA) 40W(EX) | 120W | |
DC24V | 13W(EA) 10W(EX) | 25W(EA) 10W(EX) | 35W(EA) 25W(EX) | 70W(EA) 25W(EX) | 70W | 70W(EX) | ||
額定電流 | AC220V | 0.16A(EA) 0.15A(EX) | 0.32A(EA) 0.15A(EX) | 0.35A(EA) 0.42A(EX) | 0.54A(EA) 0.42A(EX) | 0.64A(EA) 0.68A(EX) | 0.96A(EA) 0.72A(EX) | 1.03A |
AC380V | 0.07A | 0.10A(EA) 0.07A(EX) | 0.15A(EA) 0.19A(EX) | 0.29A(EA) 0.19A(EX) | 0.29A | 0.45A(EA) 0.29A(EX) | ||
DC24V | 1.28A | 2.03A(EA) 1.28A(EX) | 3.57A(EA) 3.12A(EX) | 5.13A(EA) 3.12A(EX) | 6.04A(EA) 7.8A(EX) | 8.0A(EX) | ||
電機壽命 | AC220V/380V | S2工作制，壽命≥10萬小時 | ||||||
| DC24V | 壽命600小時，極限2000小時 | |||||||
整機重量 | 2.5kg | 3.5kg | 8kg | 8.5kg | 9kg | 20kg | 22kg | |
電 源 | AC220V
AC380V DC24V AC110V DC220V 可選 | |||||||
| 精 度 | 回差≤0.5% 死區≤0.5% 反饋誤差≤0.5% | |||||||
絕緣電阻 | DC24V:100MΩ/300VDC
AC110/220V/380V/DC220V:100MΩ/500VDC | |||||||
耐壓等級 | AC110V/220V/DC220V:1500VAC
1分鐘 AC380V:1800VAC1分鐘
DC24V:500VAC1分鐘 | |||||||
防護等級 | IP68（相當于將產品置于20M深水處無滲漏） | |||||||
| 防爆等級 | Ex db ⅡC T6 Gb | |||||||
限位組件 | ●電動操作時：全開全閉極限開關。 ●手動操作時：機械擋塊。 | |||||||
保護裝置 | 過熱保護器（自動恢復型） | |||||||
安裝方位 | 360°任意角度安裝 | |||||||
電氣接口 | M20*1.5
防水電纜接頭，電源線、信號線各一個 | |||||||
環境溫度 | -30℃~60℃（▲耐溫型：-50℃~70℃） | |||||||
| 檢測標準 | JB/T8219-2016 | |||||||
(表二)附加特殊功能可按客戶要求裝備
| 特殊功能選項 | 代號 |
| ▲力矩限制裝置 | ATS |
| ▲支架，軸套 | ZT |
| ▲遙控裝置 | C |
| ▲除濕加熱器 | H |
★選型舉例：

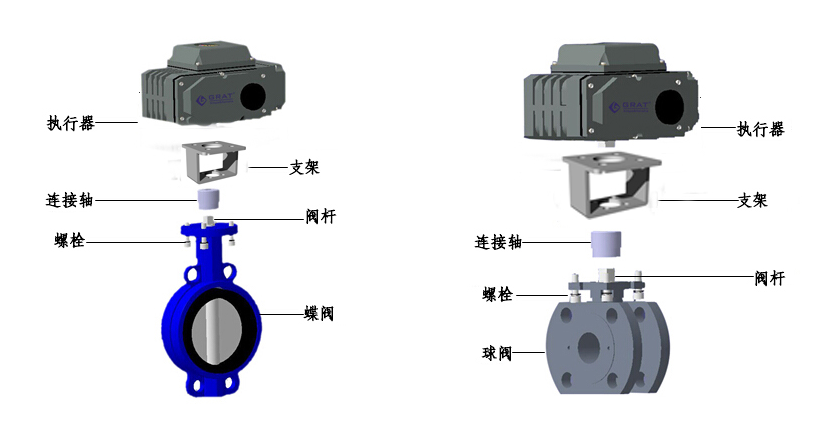

快開電動執行器連接閥門示意圖
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
