所屬類別：電動蝶閥

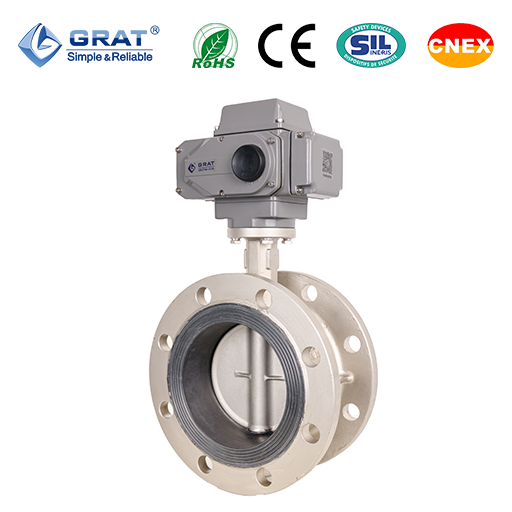

產品名稱：法蘭式電動蝶閥
產品簡介：
法蘭式電動蝶閥采用無銷釘結構，有效避免長期運行銷釘脫落。
適用介質：水、油品等液態介質。產品廣泛應用于各種工業介質的溫度、壓力、流量調節和切斷。
廣泛應用于石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、城市給排水、冶煉能源等系統中，非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和截流裝置使用。
DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |  |
 | 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
 |
★結構簡單、緊湊，90°回轉開啟迅速。
★壓差小，流通能力大
★操作扭矩小，省力輕巧。
★流量特性等百分比特性，可用于調節或開關式控制。
★具有非常顯著的經濟性，尤其是較大口徑的蝶閥。（中、低壓力場合首選蝶閥）
★優越的經濟性能使得蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、船舶、城市給排水、電力等行業的工業自動控制系統中。
公稱通徑 | DN50～DN1200 | |
工作電源 | AC220V，AC380V DC24V | |
介質溫度 | -20~120℃ | |
環境溫度 | -30℃－60℃ | |
公稱壓力 | 0.1～1.6MPa | |
動作時間 | 15S/30S/60S | |
適用介質 | 水，油品，氣體、腐蝕性介質等 | |
控制方式 | 調節或開關控制 | |
輸入信號 | 4-20mA/0-5V~10V(備選） | |
輸出信號 | 4-20mA/0-5V~10V(備選） | |
連接方式 | 法蘭式 | |
密封形式 | 軟密封 | |
試驗壓力 | 殼體實驗 | 1.76MPa |
密封試驗 | 2.4MPa | |
閥體材質 | WCB、QT450-10、HT200、HT250、SUS304、SUS316 | |
閥板材質 | WCB、QT450-10、HT200、HT250、SUS304、SUS316 | |
轉軸材質 | 2Cr13 | |
密封圈材質 | 丁腈耐油橡膠、EPDM、PTFE、PPL等 | |
閥桿密封 | NBR、HNBR | |
填料材質 | 柔性石墨 | |
防護等級 | IP67 | |
制造標準 | GB/T 122387-89 | |
法蘭標準 | GB9113-2000、GB17241.6-1998 | |
結構長度標準 | GB12221-89 | |
檢驗標準 | GB/T 13927-92 | |
中線蝶閥Cv值
|
規格 Size | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| inch | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" | 48" | |
|
90°開啟時CV Full 90°Open | 135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |
1.法蘭式電動蝶閥安裝尺寸圖表
設計標準：GB/T12237-2007
法蘭標準：GB/T9113-2010 國標單位：（mm）
通徑 DN(mm) | D1 | D2 | N-ΦD | L | H2 | H1 | W1 | W2 |
50 | 125 | 165 | 4-Φ18 | 108 | 70 | 288 | 196 | 145 |
65 | 145 | 185 | 4-Φ18 | 112 | 76 | 301 | 196 | 145 |
80 | 160 | 200 | 4-Φ18 | 114 | 89 | 313 | 196 | 145 |
100 | 180 | 220 | 8-Φ18 | 127 | 104 | 328 | 196 | 145 |
125 | 210 | 250 | 8-Φ18 | 140 | 120 | 348 | 196 | 145 |
150 | 240 | 285 | 8-Φ23 | 140 | 132 | 368 | 196 | 145 |
200 | 295 | 340 | 8-Φ23 | 152 | 167 | 435 | 255 | 182 |
250 | 350 | 35 | 12-Φ23 | 165 | 202 | 474 | 255 | 182 |
300 | 400 | 445 | 12-Φ23 | 178 | 239 | 502 | 255 | 182 |
350 | 460 | 505 | 16-Φ23 | 190 | 265 | 537 | 255 | 182 |
400 | 515 | 565 | 16-Φ28 | 216 | 308 | 640 | 354 | 273 |
450 | 565 | 615 | 20-Φ28 | 222 | 341 | 662 | 354 | 273 |
500 | 620 | 670 | 20-Φ28 | 229 | 381 | 700 | 354 | 273 |
600 | 725 | 780 | 20-Φ31 | 267 | 476 | 803 | 354 | 273 |
700 | 840 | 895 | 24-Φ34 | 292 | 520 | 866 | 354 | 273 |
800 | 950 | 1015 | 24-Φ37 | 318 | 591 | 949 | 354 | 273 |
注：更大尺寸要求可聯系我們根據要求定制。
2、法蘭式電動蝶閥與管道連接示意圖
3.電動蝶閥安裝步驟說明書
4.對夾式蝶閥適用法蘭

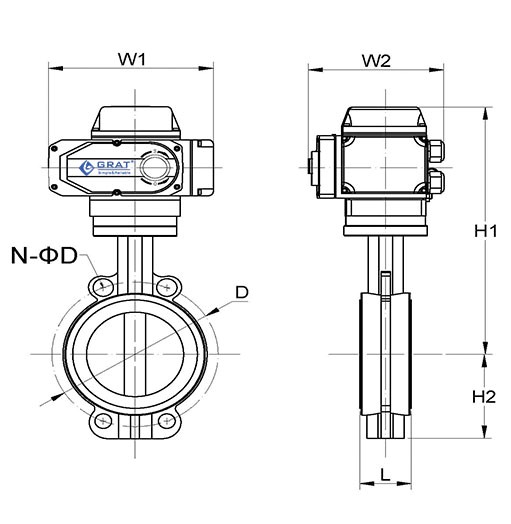

通徑 DN(mm) | L | D | N-φD | H2 | H1 | W1 | W2 |
40 | 33 | 125 | 4-Φ18 | 48 | 210 | 138 | 76 |
50 | 42.6 | 125 | 4-Φ18 | 70 | 314 | 160 | 137 |
65 | 45.6 | 145 | 4-φ18 | 76 | 327 | 160 | 137 |
80 | 45.6 | 160 | 8-φ18 | 89 | 333 | 160 | 137 |
100 | 51.6 | 180 | 4-φ22 | 104 | 385 | 196 | 145 |
125 | 55.6 | 210 | 4-φ22 | 120 | 400 | 196 | 145 |
150 | 55.6 | 240 | 4-φ23 | 139 | 442 | 255 | 182 |
200 | 59.6 | 295 | 4-φ23 | 175 | 480 | 255 | 182 |
250 | 67.6 | 355 | 4-φ28 | 203 | 522 | 255 | 182 |
300 | 77.6 | 410 | 4-φ28 | 242 | 537 | 255 | 182 |
350 | 77 | 470 | 4-φ28 | 277.5 | 555 | 354 | 273 |
400 | 86.5 | 525 | 4-φ30 | 309 | 590 | 354 | 273 |
450 | 105.6 | 585 | 4-φ30 | 337 | 610 | 354 | 273 |
500 | 131.8 | 650 | 4-φ33 | 361 | 670 | 354 | 273 |
600 | 152 | 770 | 4-φ36 | 459 | 1110 | 520 | 470 |
700 | 163 | 840 | 4-φ36 | 527 | 1180 | 520 | 470 |
800 | 188 | 950 | 4-φ39 | 594 | 1220 | 520 | 470 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
