法蘭式球閥是轉角為0-90°的旋轉類球閥，具有密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動球閥分開關式和調節式兩種型號。通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

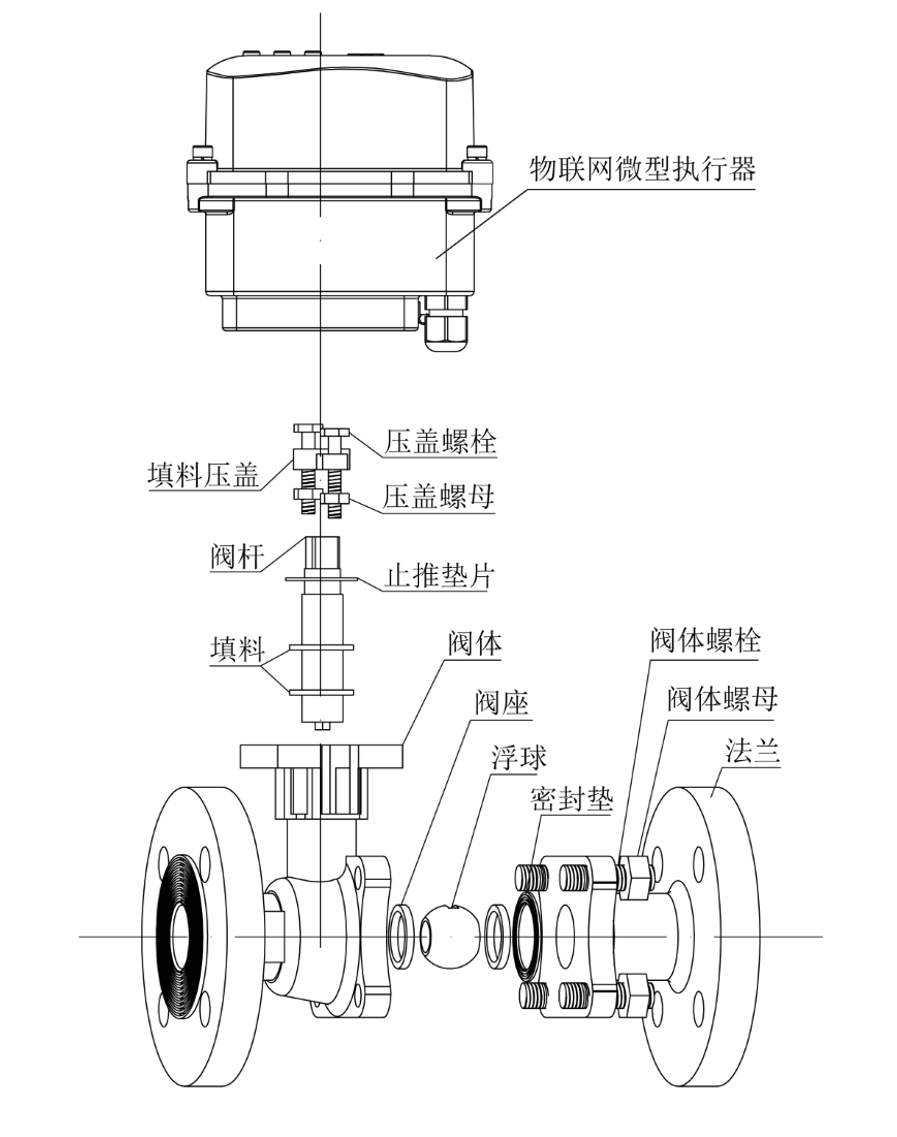

物聯網微型電動法蘭式球閥的工作原理是：物聯網微型電動執行器驅動閥桿帶動一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉；電動球閥旋轉0-90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
1. 雙面球形密封功能，可達到零泄漏標準等級。
2. 特殊設計的聚四氟乙烯密封，具有良好的自潤滑性，與球體的摩擦損失小，有效延長產品使用壽命
3. O型切斷球閥具有優良的切斷性能。
4. 球閥通道形狀有矩形、V形及O形。
工作電源 | AC220V,DC24V |
公稱通徑 | DN15-40 |
介質溫度 | -20℃ 至+350℃ (+200℃ 特殊密封) |
工作壓力 | PN1.0~1.6MPa |
控制方式 | 調節或開關控制 |
連接方式 | 法蘭式 |
閥體材質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
閥座材料 | PTFE(常溫)、特制PPL（高溫）、金屬密封（高溫） |
泄漏量 | 符合ANSIB16.104 5級標準 |
密封形式 | 彈性密封、耐高溫對位聚苯、硬質合金及工業陶瓷 |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質 |
防護等級 | IP66 |
設計與制造標準 | GB12237-2007 API 6D |
法蘭標準 | JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239 |
結構長度 | GB12221-2005 |
檢驗標準 | API 598 |

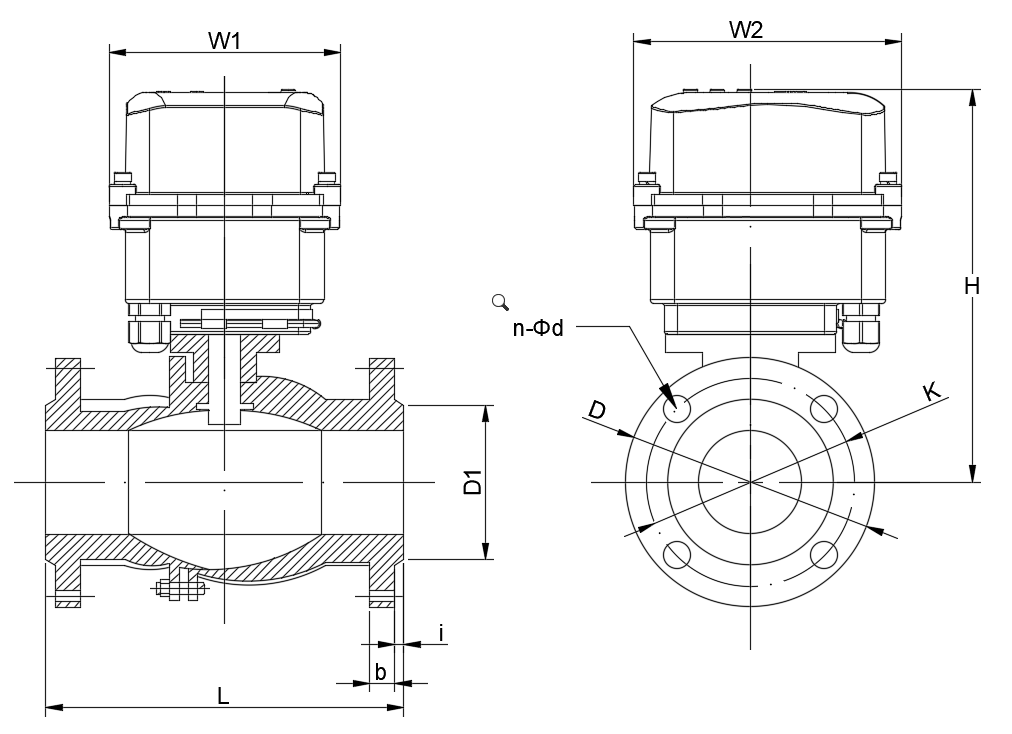

物聯網微型電動長法蘭球閥安裝尺寸
通徑（DN） |
L |
D |
K |
D1 |
n-Φd |
b |
i |
H |
W1 |
W2 | |
mm | in | ||||||||||
15 | 1/2″ | 130 | 95 | 65 | 45 | 4-Φ14 | 14 | 2 | 136.5 | 68.5 | 88.5 |
20 | 3/4″ | 130 | 105 | 75 | 55 | 4-Φ14 | 16 | 2 | 138.5 | 68.5 | 88.5 |
25 | 1″ | 142 | 113 | 85 | 65 | 4-Φ14 | 18 | 2 | 160.5 | 98 | 108 |
32 | 1 1/4″ | 165 | 140 | 100 | 78 | 4-Φ18 | 18 | 2 | 175 | 93 | 108 |
40 | 1 1/2″ | 165 | 150 | 110 | 85 | 4-Φ18 | 18 | 2 | 176 | 93 | 108 |
