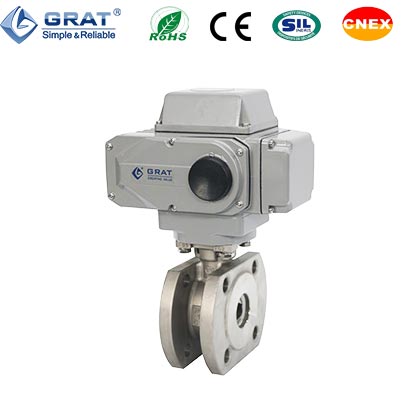

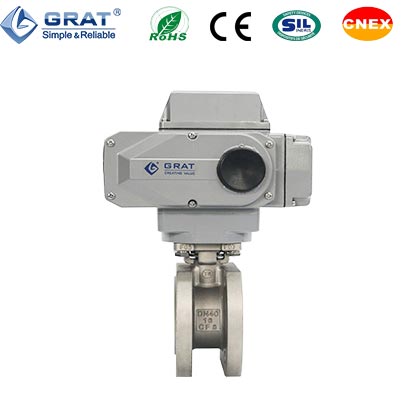

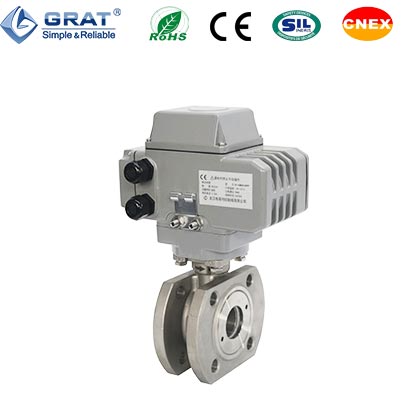

1、DDS開關調試專利技術：

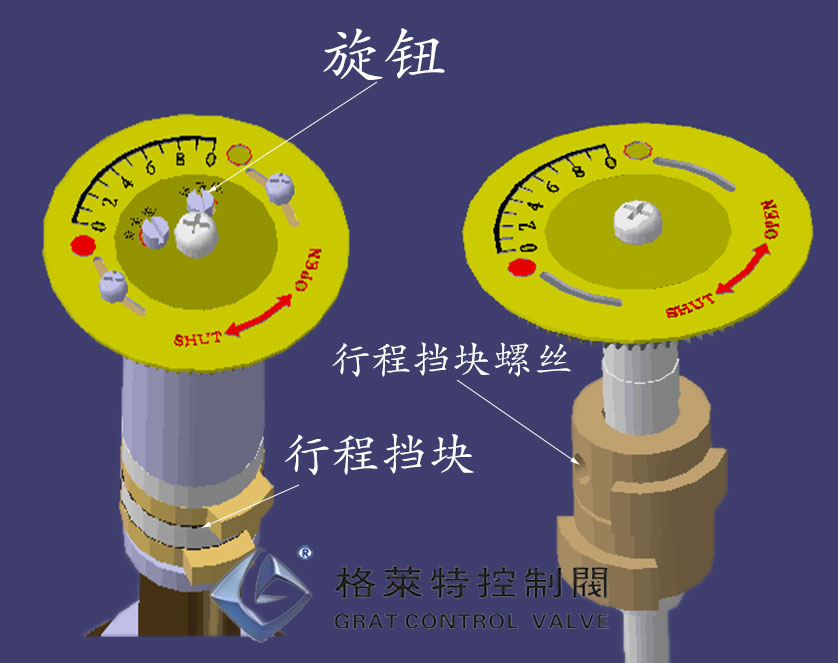

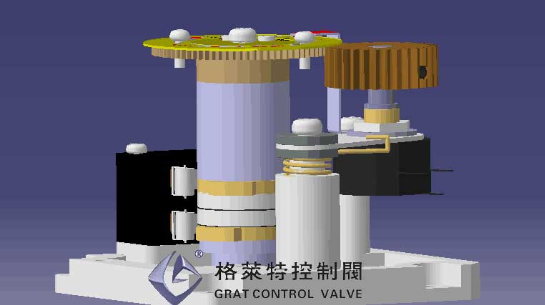

旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！
從原來5步調試到DDS技術的1步到位！我們懂你的煩惱
簡單的一步調試，只需要一個內六角扳手按照你預設的角度
輕松旋轉刻度盤上的調試螺釘到達位置。
DDS開關調試技術專利號：ZL2014 2 0595730.6
|
 |
 |
2、PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
 |

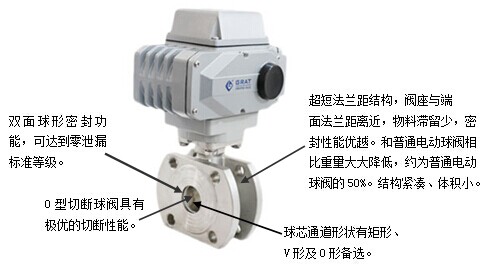

4、結構緊湊、體積小、重量輕、安裝方便等特點。
5、主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制。
6、閥座采用聚四氟乙烯等彈性材料制成的密封圈，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，有效延長產品使用壽命。
7、閥桿密封可靠，由于閥桿只做旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
8、下裝式的閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥桿間還可形成金屬接觸，確保閥桿密封。
9、廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
10、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
|
工作電源 |
AC110VAC220VAC380VDC24V |
|
公稱通徑 |
DN15-200 |
|
介質溫度 |
-20℃ 至+350℃ (+200℃ 特殊密封) |
|
工作壓力 |
PN16 PN25 PN40 PN64 |
|
控制方式 |
調節或開關控制 |
|
連接方式 |
法蘭式 |
|
閥體材質 |
WCB、SUS304、SUS316 |
|
閥座材料 |
PTFE(常溫)、特制PPL（高溫） |
|
泄 漏 量 |
符合ANSIB16.104 5級標準 |
|
密封形式 |
彈性密封、耐高溫對位聚苯 |
|
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、強氧化性介質等 |
|
防護等級 |
IP67 |
|
設計與制造標準 |
GB12237-2007 API 6D |
|
法蘭標準 |
JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239 |
|
結構長度 |
GB12221-2005 |
|
檢驗標準 |
API 598 |
| O型球閥CV值 | |||||||
| 規格 | 開度 | ||||||
| 20% | 30% | 50% | 70% | 80% | 100% | ||
| 1/2" | DN15 | 0.2 | 0.7 | 2.4 | 8.9 | 12.3 | 18 |
| 3/4" | DN20 | 0.5 | 1.6 | 5.2 | 17.6 | 25.5 | 36 |
| 1" | DN25 | 0.9 | 2.2 | 7.2 | 23.8 | 32.9 | 48 |
| 1-1/4" | DN32 | 1.5 | 3.9 | 13.5 | 46.5 | 70.7 | 93 |
| 1-1/2" | DN40 | 2.6 | 6.7 | 23.6 | 83.4 | 120.3 | 165 |
| 2" | DN50 | 4.6 | 9.2 | 29.5 | 104.0 | 156.0 | 207 |
| 2-1/2" | DN65 | 7.8 | 20.5 | 65.8 | 216.3 | 330.1 | 450 |
| 3" | DN80 | 15.2 | 34.2 | 106.2 | 382.4 | 563.8 | 780 |
| 4" | DN100 | 28.3 | 65.9 | 204.6 | 682.0 | 1005.0 | 1360 |
| 5" | DN125 | 32.1 | 84.6 | 254.2 | 885.3 | 1258.0 | 1700 |
| 6" | DN150 | 48.6 | 128.2 | 393.0 | 1352.0 | 1918.0 | 2600 |
| 8" | DN200 | 81.5 | 210.0 | 626.0 | 2185.0 | 3110.0 | 4200 |

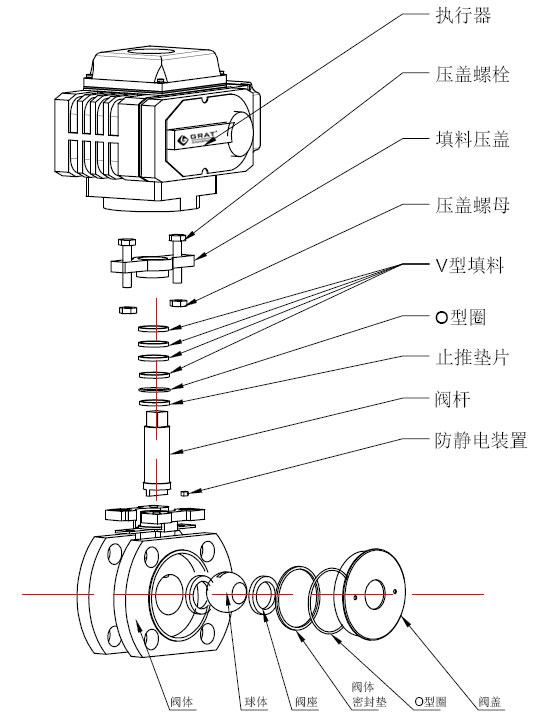

1、超短法蘭電動球閥外形圖和連接尺寸：
2、超短法蘭電動球閥國標安裝尺寸
設計標準：GB/T12237-2007
法蘭標準：GB/T9113-2010 國標單位：（mm）
|
通徑DN |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
W2 | |
|
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
35
|
210
|
196
|
145 |
|
DN20
|
3/4〃
|
19
|
55
|
75
|
105
|
4-M12
|
2
|
38
|
216
|
196
|
145 |
|
DN25
|
1〃
|
25
|
65
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
145 |
|
DN32
|
1-1/4〃
|
28
|
76
|
100
|
140
|
4-M16
|
2
|
50
|
230
|
196
|
145 |
|
DN40
|
1-1/2〃
|
38
|
83
|
110
|
148
|
4-M16
|
3
|
67
|
240
|
196
|
145 |
|
DN50
|
2〃
|
49
|
102
|
125
|
156
|
4-M16
|
3
|
72
|
250
|
196
|
145 |
|
DN65
|
2-1/2〃
|
64
|
120
|
145
|
185
|
4-M16
|
3
|
94
|
298
|
255
|
182 |
|
DN80
|
3〃
|
73
|
143
|
160
|
200
|
8-M16
|
3
|
120
|
312
|
255
|
182 |
|
DN100
|
4〃
|
90
|
168
|
180
|
220
|
8-M16
|
3
|
141
|
322
|
255
|
182 |
|
DN125
|
5〃
|
110
|
185
|
210
|
245
|
8-M16
|
3
|
165
|
397
|
255
|
182 |
|
DN150
|
6〃
|
145
|
208
|
240
|
277
|
8-M20
|
3
|
225
|
422
|
255
|
182 |
|
DN200
|
8〃
|
195
|
265
|
395
|
335
|
12-M20
|
3
|
275
|
512
|
255
|
182 |
3、超短法蘭電動球閥德標安裝尺寸
設計標準：DIN3375/1，2，EN12516-1
法蘭標準：DIN EN1092-1 PN10-PN40 德標單位：（mm）
|
通徑 |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
W2 | |
|
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
44
|
220
|
196
|
145 |
|
DN20
|
3/4〃
|
20
|
58
|
75
|
105
|
4-M12
|
2
|
44
|
220
|
196
|
145 |
|
DN25
|
1〃
|
25
|
68
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
145 |
|
DN32
|
1-1/4〃
|
32
|
78
|
100
|
140
|
4-M16
|
2
|
60
|
237
|
196
|
145 |
|
DN40
|
1-1/2〃
|
38
|
88
|
110
|
150
|
4-M16
|
3
|
65
|
244
|
196
|
145 |
|
DN50
|
2〃
|
49
|
102
|
125
|
165
|
4-M16
|
3
|
80
|
245
|
196
|
145 |
|
DN65
|
2-1/2〃
|
62
|
122
|
145
|
185
|
4-M16
|
3
|
110
|
306
|
255
|
182 |
|
DN80
|
3〃
|
74
|
138
|
160
|
200
|
8-M16
|
3
|
120
|
326
|
255
|
182 |
|
DN100
|
4〃
|
100
|
158
|
180
|
220
|
8-M16
|
3
|
152
|
338
|
255
|
182 |
|
DN125
|
5〃
|
118
|
188
|
210
|
250
|
8-M16
|
3
|
180
|
363
|
255
|
182 |
|
DN150
|
6〃
|
150
|
212
|
240
|
285
|
8-M20
|
3
|
232
|
396.5
|
255
|
182 |

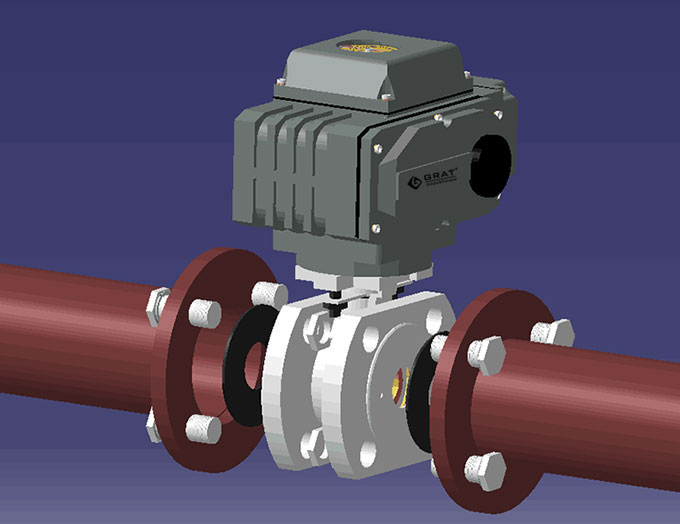

4、超短法蘭電動球閥與管道的安裝示意圖
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
