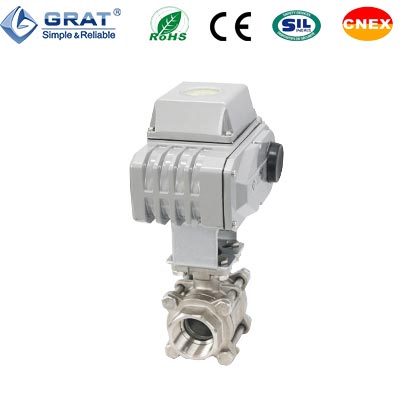

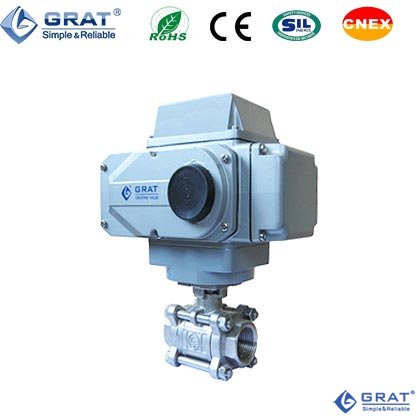

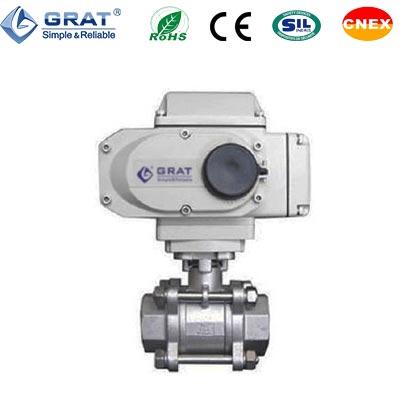

1、DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘到達位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |
 |
 |
2、PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
 |
4、適用于開關和調節動作等多種控制方式。
5、體積小，重量輕，方便管道上各角度安裝，適用各種復雜管道、工況需求。
6、具有自潔功能，有效保證管路的暢通。流道簡單，相對于電磁閥產品結構的S型流道，具有流通阻力小，無卡阻。
7、內螺紋電動球閥具有自鎖（自保持閥位）功能。
8、結構簡單，性能可靠。廣泛替代各種小口徑電磁閥產品。
|
工作電源 |
AC110VAC220VAC380VDC24V |
|
公稱通徑 |
DN15～DN100 |
|
環境溫度 |
-30℃-220℃ |
|
公稱壓力 |
PN1.6-6.4MPa |
|
控制方式 |
開關切斷(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
|
流量特性 |
等百分比或線性 |
|
配置執行機構 |
角行程電動執行機構 |
|
連接方式 |
內螺紋絲扣連接 |
|
閥體材質 |
WCB SUS304不銹鋼、SUS316不銹鋼 |
| 閥芯材質 | SUS304不銹鋼、SUS316不銹鋼 |
|
密封材質 |
PTFE，PPL等 |
|
執行器材質 |
鑄鋁合金 |
|
防護等級 |
IP67 |
|
安裝方式 |
任意角度安裝（為延長壽命最好水平或傾斜安裝） |
|
設計與制造標準 |
GB12237-2007 API 6D |
|
檢驗標準 |
API 598 |
| O型球閥CV值 | |||||||
| 規格 | 開度 | ||||||
| 20% | 30% | 50% | 70% | 80% | 100% | ||
| 1/2" | DN15 | 0.2 | 0.7 | 2.4 | 8.9 | 12.3 | 18 |
| 3/4" | DN20 | 0.5 | 1.6 | 5.2 | 17.6 | 25.5 | 36 |
| 1" | DN25 | 0.9 | 2.2 | 7.2 | 23.8 | 32.9 | 48 |
| 1-1/4" | DN32 | 1.5 | 3.9 | 13.5 | 46.5 | 70.7 | 93 |
| 1-1/2" | DN40 | 2.6 | 6.7 | 23.6 | 83.4 | 120.3 | 165 |
| 2" | DN50 | 4.6 | 9.2 | 29.5 | 104.0 | 156.0 | 207 |
| 2-1/2" | DN65 | 7.8 | 20.5 | 65.8 | 216.3 | 330.1 | 450 |
| 3" | DN80 | 15.2 | 34.2 | 106.2 | 382.4 | 563.8 | 780 |
| 4" | DN100 | 28.3 | 65.9 | 204.6 | 682.0 | 1005.0 | 1360 |
| 5" | DN125 | 32.1 | 84.6 | 254.2 | 885.3 | 1258.0 | 1700 |
| 6" | DN150 | 48.6 | 128.2 | 393.0 | 1352.0 | 1918.0 | 2600 |
| 8" | DN200 | 81.5 | 210.0 | 626.0 | 2185.0 | 3110.0 | 4200 |
1.內螺紋電動球閥外形圖和連接尺寸
設計標準：Mss sp-110
螺紋標準：ASME B1.20.1，BS21
DIN 2999/259，ISO 228/1
JIS B 0203，ISO 7/1 單位：（mm）
|
通徑 |
L |
G |
Φd |
H2 |
H1 |
W1 |
W2 |
|
15 |
73 |
螺紋 |
15 |
38 |
202.5 |
196 |
145 |
|
20 |
80 |
20 |
45 |
204 |
196 |
145 |
|
|
25 |
90 |
25 |
55 |
214 |
196 |
145 |
|
|
32 |
110 |
32 |
60 |
228 |
196 |
145 |
|
|
40 |
120 |
38 |
75 |
237 |
196 |
145 |
|
|
50 |
140 |
50 |
83 |
245 |
196 |
145 |
|
|
65 |
185 |
64 |
96 |
272 |
196 |
145 |
|
|
80 |
205 |
72 |
106 |
313 |
255 |
182 |
|
|
100 |
240 |
100 |
118 |
332 |
255 |
182 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
