所屬類別：電動蝶閥

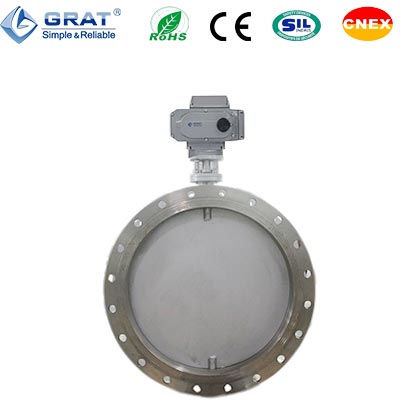

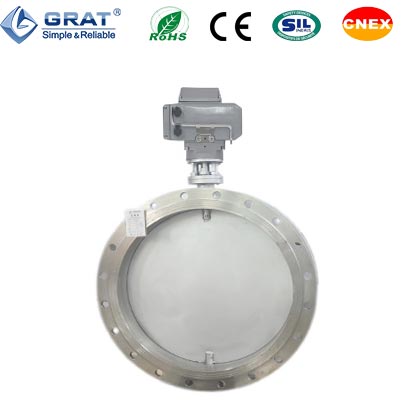

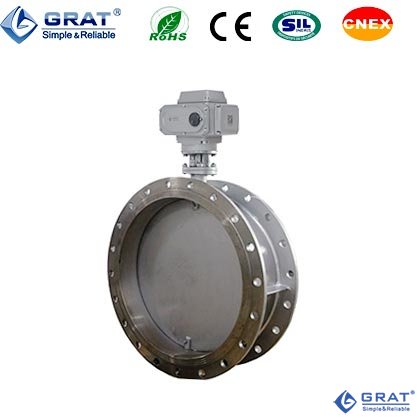

產品名稱：600S低負載電動蝶閥
產品簡介：
600S低負載電動蝶閥產品廣泛應用于各種通風除塵管路雙向啟閉及燃氣調節設備，適用于冶金、礦山、水泥、化工、發電、工業爐等行業的燃氣調節、通風除塵及環境保護系統之中。
①閥體、閥板均用鋼板焊接加工而成，重量輕、結構簡單、安裝方便
②蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。
③內無連桿、螺栓等、工作可靠、有效延長了使用壽命長。
| DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘到達位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |  |
 | PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
 |
★驅動力矩小，啟閉靈活無摩擦，操作方便，閥門使用壽命長。
★可以多工位安裝，不受介質流向影響。
★采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，避免高溫膨脹的影響，操作輕便。
★適用于通風系統、空調系統、高溫煙氣中的開關切斷和流量調節作用。
★適用于低壓狀態的空氣或其它氣體的流量、壓力控制，此外也適用于高溫狀態的氣體及蝕性介質等。
| 公稱通徑 | DN50～DN2000 | |
| 工作電源 | AC110V, AC220V，AC380V, DC24V | |
| 介質溫度 | 0-450℃（備選） | |
| 公稱壓力 | 0.1～0.6MPa | |
| 適用介質 | 含塵煙氣、空氣、煤氣 | |
| 連接方式 | 法蘭式 | |
| 流量特性 | 線性/等百分比特性 | |
| 控制方式 | 調節或開關控制 | |
| 氣動作用方式 | 單作用(帶彈簧復位)或雙作用 | |
| 密封形式 | 開放式、后座式（超高溫適用）、密封式（常溫適用） | |
| 試驗壓力 | 殼體實驗 | 0.15MPa |
| 密封試驗 | 0.11MPa | |
| 閥體材質 | A3鋼、耐熱鋼 SUS304不銹鋼、SUS316不銹鋼 | |
| 閥板材質 | A3鋼、耐熱鋼 SUS304不銹鋼、SUS316不銹鋼 | |
| 填料材質 | 襯四氟、石墨 | |
| 防護等級 | IP67 | |
| 制造標準 | JB/T 8692-2013 | |
| 產品設計與制造 | GB/T12238-2008、API 609 | |
| 產品檢查與實驗 | GB/T13927-2008、API 598 | |
| 側法蘭連接 | GB/T 9124.1-2019、GB/T 9124.1-2019、ASME B16.50及ASME B16.47 | |
中線蝶閥Cv值
|
規格 Size | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| inch | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" | 48" | |
|
90°開啟時CV Full 90°Open | 135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |
1.600S低負載電動蝶閥安裝尺寸圖表
2.600S低負載電動蝶閥安裝尺寸
| 規格 | D1 | D | L | B | C | n-Φd | H1 | H2 | W1 | W2 |
| mm | ||||||||||
| 50 | 165 | 125 | 100 | 8 | 1 | 4-Φ18 | 371 | 83 | 196 | 145 |
| 65 | 185 | 145 | 100 | 8 | 1 | 4-Φ18 | 391 | 93 | 196 | 145 |
| 80 | 200 | 160 | 100 | 10 | 1 | 8-Φ18 | 411 | 100 | 196 | 145 |
| 100 | 220 | 180 | 120 | 10 | 1 | 8-Φ18 | 446 | 110 | 196 | 145 |
| 125 | 250 | 210 | 120 | 10 | 1.5 | 8-Φ18 | 526 | 125 | 196 | 145 |
| 150 | 285 | 240 | 120 | 10 | 1.5 | 8-Φ22 | 561 | 143 | 196 | 145 |
| 200 | 340 | 295 | 140 | 12 | 1.5 | 8-Φ22 | 626 | 170 | 196 | 145 |
| 250 | 395 | 350 | 140 | 12 | 1.5 | 12-Φ22 | 715 | 198 | 196 | 145 |
| 300 | 445 | 400 | 170 | 15 | 1.5 | 12-Φ22 | 766 | 223 | 196 | 145 |
| 350 | 505 | 460 | 170 | 15 | 2 | 12-Φ22 | 848 | 253 | 255 | 182 |
| 400 | 565 | 515 | 190 | 15 | 2 | 16-Φ26 | 908 | 283 | 255 | 182 |
| 450 | 615 | 565 | 190 | 18 | 2 | 16-Φ26 | 948 | 308 | 255 | 182 |
| 500 | 670 | 620 | 190 | 18 | 2 | 20-Φ26 | 998 | 335 | 255 | 182 |
| 600 | 780 | 725 | 210 | 20 | 2 | 20-Φ30 | 1098 | 390 | 255 | 182 |
| 700 | 895 | 840 | 210 | 20 | 2 | 24-Φ30 | 1285 | 448 | 354 | 273 |
| 800 | 1015 | 950 | 250 | 20 | 2 | 24-Φ33 | 1405 | 508 | 354 | 273 |
| 900 | 1115 | 1050 | 250 | 25 | 2 | 24-Φ33 | 1520 | 558 | 354 | 273 |
| 1000 | 1230 | 1160 | 250 | 25 | 2 | 28-Φ36 | 1615 | 615 | 354 | 273 |
| 1200 | 1455 | 1380 | 250 | 25 | 3 | 32-Φ39 | 1840 | 728 | 354 | 273 |
| 1300 | 1565 | 1485 | 300 | 25 | 3 | 36-Φ39 | 1950 | 783 | 354 | 273 |
| 1400 | 1675 | 1590 | 300 | 25 | 3 | 36-Φ42 | 2068 | 838 | 354 | 273 |
| 1500 | 1795 | 1705 | 300 | 27 | 3 | 40-Φ42 | 2180 | 898 | 354 | 273 |
| 1600 | 1915 | 1820 | 300 | 28 | 3 | 40-Φ48 | 2300 | 958 | 354 | 273 |
| 1800 | 2115 | 2020 | 300 | 28 | 3 | 44-Φ48 | 2505 | 1058 | 354 | 273 |
| 2000 | 2325 | 2230 | 300 | 28 | 3 | 48-Φ48 | 2765 | 1163 | 354 | 273 |
3.對夾式蝶閥適用法蘭
| 規格(mm) | D | D1 | D2 | D3 | D4 | n-Φ | H | f | D5 | b |
| 50 | 165 | 125 | 59 | 52 | 52 | 4-Φ 18 | 20 | 3 | 62 | 8 |
| 65 | 185 | 145 | 122 | 75 | 67 | 4-Φ 18 | 20 | 3 | 78 | 8 |
| 80 | 200 | 160 | 133 | 91 | 82 | 8-Φ 18 | 20 | 3 | 91 | 8 |
| 100 | 220 | 180 | 158 | 110 | 102 | 8-Φ 18 | 22 | 3 | 116 | 8 |
| 125 | 250 | 210 | 184 | 135 | 127 | 8-Φ 18 | 22 | 3 | 142 | 8 |
| 150 | 285 | 240 | 212 | 161 | 152 | 8-Φ 22 | 24 | 3 | 170 | 10 |
| 200 | 340 | 295 | 268 | 221 | 208 | 12-Φ 22 | 26 | 3 | 221 | 10 |
| 250 | 405 | 355 | 320 | 275 | 255 | 12-Φ 26 | 29 | 3 | 275 | 10 |
| 300 | 460 | 410 | 370 | 327 | 308 | 12-Φ 26 | 32 | 4 | 326 | 14 |
| 350 | 520 | 470 | 430 | 379 | 355 | 16-Φ 26 | 34 | 4 | 358 | 14 |
| 400 | 580 | 525 | 482 | 429 | 405 | 16-Φ 30 | 36 | 4 | 409 | 14 |
| 450 | 640 | 585 | 532 | 481 | 455 | 20-Φ 30 | 38 | 4 | 460 | 16 |
| 500 | 715 | 650 | 585 | 532 | 505 | 20-Φ 33 | 42 | 4 | 511 | 16 |
| 600 | 840 | 770 | 685 | 633 | 605 | 20-Φ 36 | 44 | 5 | 613 | 18 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
