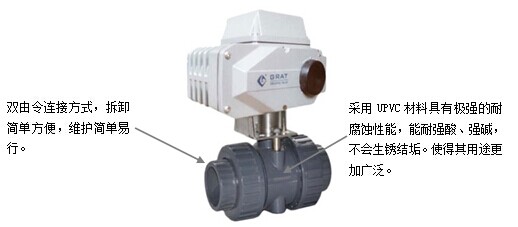

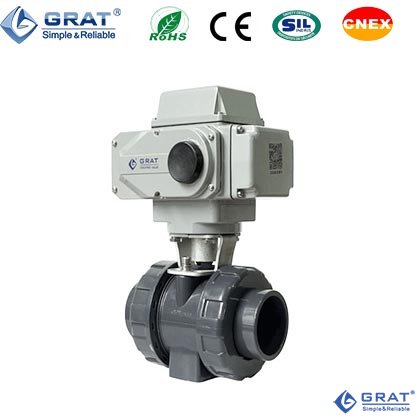

1、UPVC電動球閥采用具有極強耐腐蝕性能的UPVC材料，能耐強酸、強堿，不會生銹結垢。使得其用途更加廣泛。雙由令連接方式，拆卸簡單方便，維護簡單易行（如下圖）。

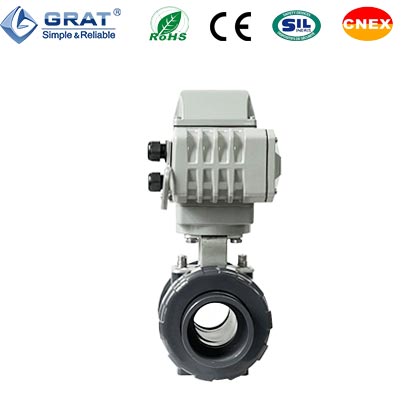

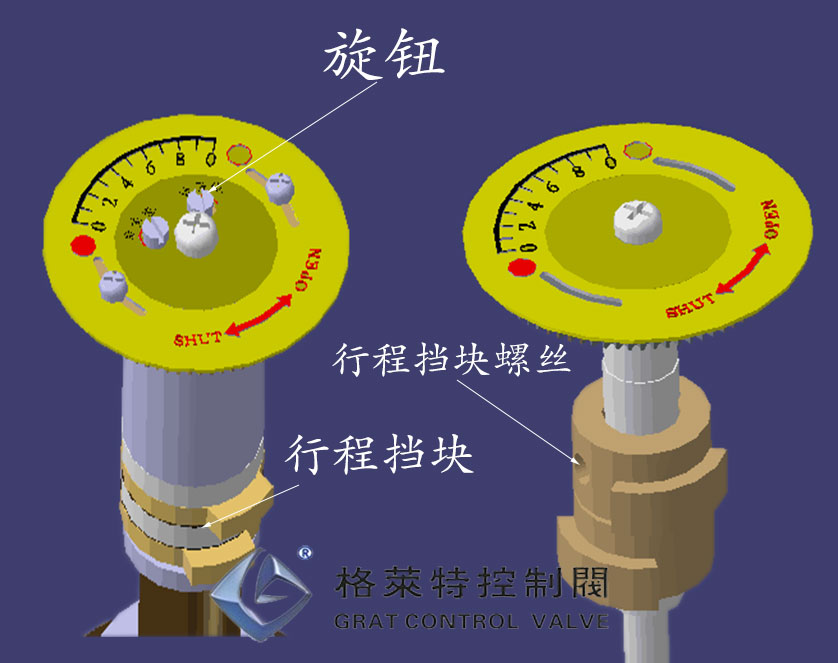

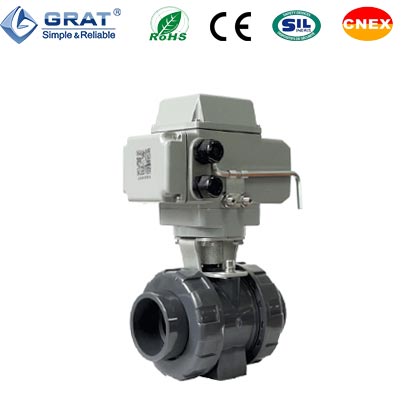

1、DDS開關調試專利技術：
旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！
從原來5步調試到DDS技術的1步到位！我們懂你的煩惱
簡單的一步調試，只需要一個內六角扳手按照你預設的角度
輕松旋轉刻度盤上的調試螺釘到達位置。
DDS開關調試技術專利號：ZL2014 2 0595730.6 |  |
 | PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
 |
4、材質衛生無毒，符合國家衛生標準。
5、閥體重量輕，相當于鋼管1/5銅管的1/6。
6、具有極佳的強度和韌性，耐磨損。
7、管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力。
公稱通徑 | DN15～DN100 |
工作電源 | AC110V, AC220V，AC380V, DC24V |
介質溫度 | -15℃－60℃（無凍結） |
環境溫度 | -30℃－60℃ |
公稱壓力 | PN0.1～1.6MPa |
控制方式 | 調節或開關控制 |
適用介質 | 水、空氣、油類、腐蝕性化學液體 |
連接方式 | 法蘭連接，雙由令連接 |
密封形式 | 軟密封 |
軸shaft | 聚氯乙烯PVC |
O形環O-RING | 乙烯丙烯橡膠EPDM |
環形螺母Ring nut | 聚氯乙烯PVC |
閥體 | 聚氯乙烯PVC |
端部END | 聚氯乙烯PVC |
O形環O-RING | 乙烯丙烯橡膠EPDM |
球體密封圈 | 聚四氟乙烯PTFE |
球芯 | 聚氯乙烯PVC |
O形環 | 乙烯丙烯橡膠EPDM |
球芯密封支架 | 聚氯乙烯PVC |
環 | 聚氯乙烯PVC |
防護等級 | IP67 |
安裝方式 | 任意角度安裝（為延長壽命最好水平或傾斜安裝） |
設計與制造標準 | AP16D |
法蘭標準 | ANSI B16.5 JIS B2239 |
結構長度標準 | GB/T 12221-2005 |
檢驗標準 | API 598 |
1、UPVC電動球閥安裝尺寸圖
通徑 | L1 | L2 | L | D1 | D2 | D3 | D4 | D5 | H1 | H2 | W1 | W2 |
15 | 37 | 23 | 120 | 13 | 20 | 22 | 31 | 45 | 223.5 | 29.5 | 196 | 145 |
20 | 39 | 25 | 128 | 18 | 25 | 26 | 36 | 55 | 225.5 | 33.5 | 196 | 145 |
25 | 44 | 28 | 144 | 23 | 32 | 32 | 47 | 66 | 232 | 39 | 196 | 145 |
32 | 47 | 32 | 158 | 30 | 40 | 38 | 56 | 82 | 239 | 47 | 196 | 145 |
40 | 54 | 37 | 182 | 38 | 50 | 48 | 65 | 98 | 255 | 54 | 196 | 145 |
50 | 63 | 42 | 210 | 49 | 63 | 60 | 80 | 120 | 264 | 65 | 196 | 145 |
65 | 78 | 45 | 246 | 64 | 75 | 76 | 94 | 140 | 296 | 82 | 196 | 145 |
80 | 90 | 55 | 290 | 77 | 90 | 89 | 110 | 160 | 347 | 96 | 255 | 182 |
100 | 106 | 65 | 342 | 98 | 110 | 114 | 134 | 225 | 374 | 114 | 255 | 182 |

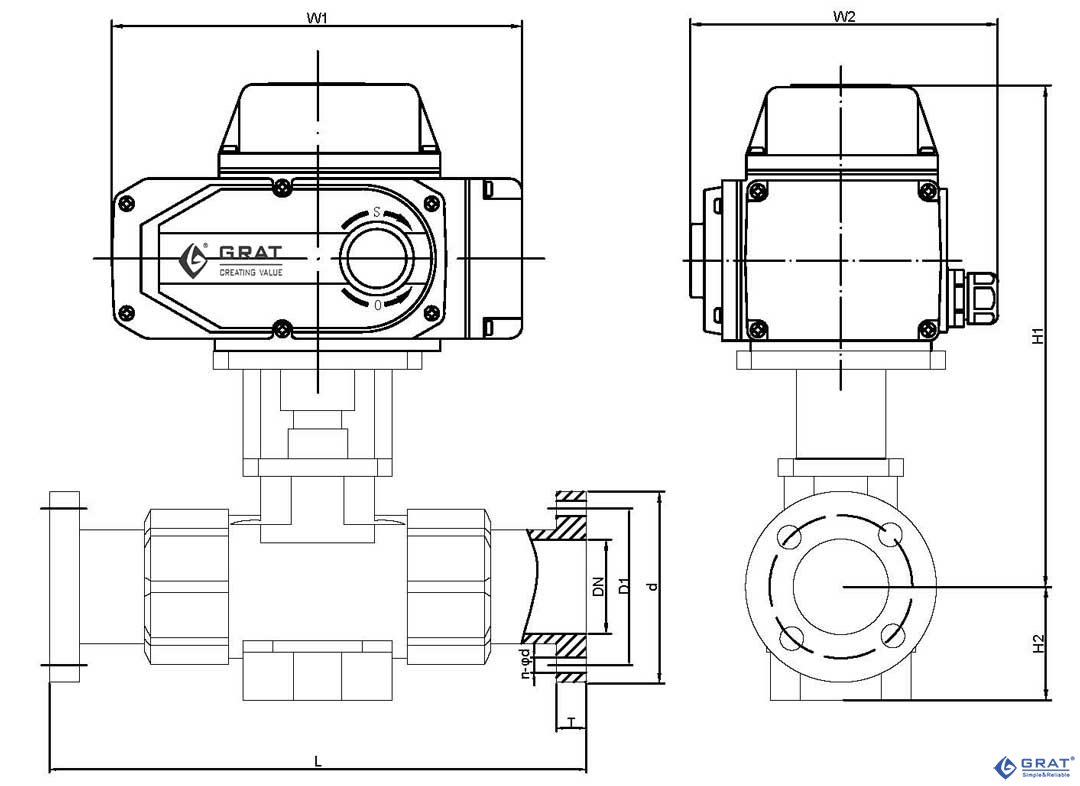

2.UPVC電動法蘭球閥安裝尺寸圖
|
SIZE Nom. |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 | |
|
JIS | D | 95 | 100 | 125 | 135 | 140 | 155 | 175 | 185 | 210 |
| D1 | 70 | 75 | 90 | 100 | 105 | 120 | 140 | 150 | 175 | |
| L | 143 | 172 | 187 | 190 | 212 | 234 | 259 | 304 | 372 | |
| 4-15 | 4-15 | 4-19 | 4-19 | 4-19 | 4-19 | 4-19 | 8-19 | 4-19 | ||
|
ANSI | D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 191 | 229 |
| D1 | 61 | 70 | 79 | 89 | 99 | 121 | 140 | 152 | 191 | |
| L | 143 | 172 | 187 | 190 | 212 | 234 | 259 | 304 | 372 | |
| 4-16 | 4-16 | 4-16 | 4-16 | 4-16 | 4-19 | 4-19 | 4-19 | 8-19 | ||
|
DIN | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 163 | 180 | |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |
| 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | ||
| T | 13 | 14 | 14 | 16 | 16 | 16 | 18 | 18 | 18 | |
| W1 | 166.5 | 166.5 | 166.5 | 166.5 | 166.5 | 196 | 196 | 255 | 255 | |
| W2 | 138 | 138 | 138 | 138 | 138 | 145 | 145 | 182 | 182 | |
| H1 | 153 | 164 | 173 | 183 | 195 | 234 | 242 | 278 | 326 | |
| H2 | 20.5 | 26 | 33 | 38 | 42 | 53 | ||||
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
