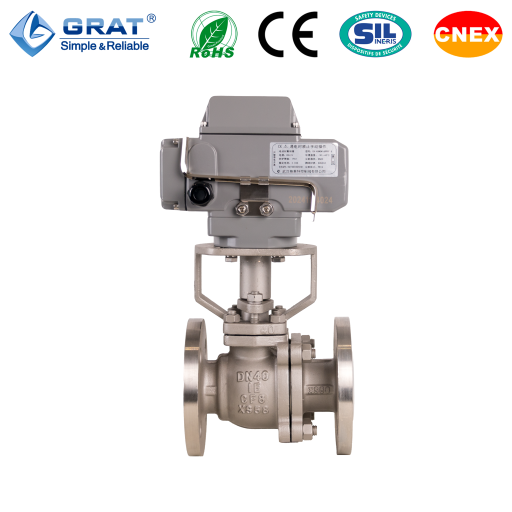

1、DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘到達位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |
 |
 |
2、PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
 |

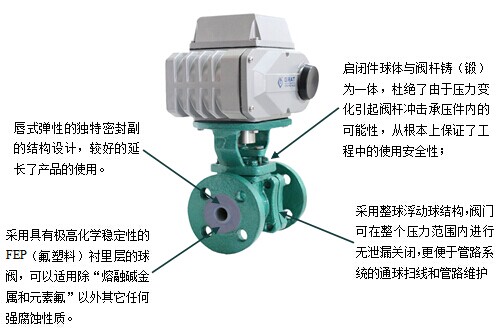

4、可分為對分二片式和三片式兩種結構型式，流體阻力小，啟閉速度快，結構簡單。
5、具有優良的耐化學腐蝕性能管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力。優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。

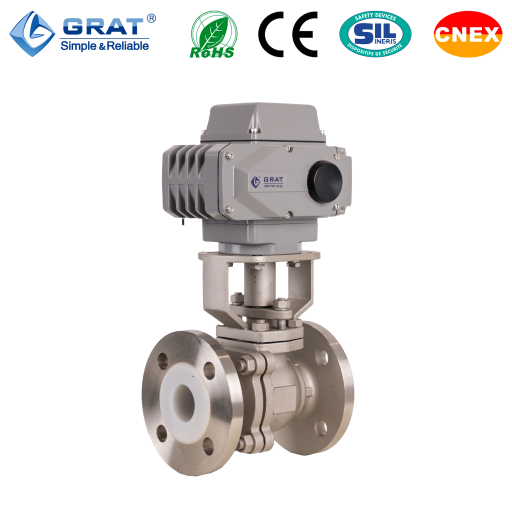

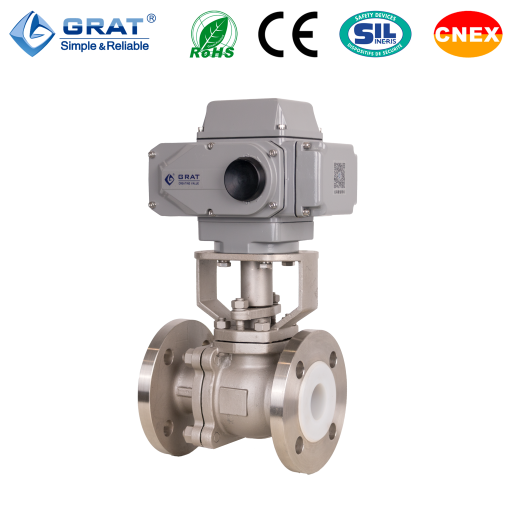

6、襯氟電動球閥的多種閥芯結構（V型，O型）輕松實現兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號220VAC電源即可控制運轉。具有連線簡單，結構緊湊、阻力小、動作穩定可靠等優點。
|
工作電源 |
AC110V,AC220V,AC380V,DC24V |
|
公稱通徑 |
DN15-100 |
|
介質溫度 |
-15℃~+120℃（無凍結） |
|
工作壓力 |
PN1.0～1.6(MPa) |
|
控制方式 |
調節或開關控制 |
|
連接方式 |
法蘭連接 |
|
適用介質 |
酸、堿、鹽、氯氣、蒸氣、源水、礦漿紙漿、王水、氧化劑、還原劑、腐蝕性化學液體(不能疏導氧氣、氫氣、天然氣、煤氣等可燃、助燃氣體) |
|
閥體材質 |
WCB，ZG1CrM0，ZG，1Cr18Ni9Ti，SS304、SS316 |
|
閥蓋材質 |
WCB，ZG1CrM0，ZG，1Cr18Ni9Ti |
|
填料函材質 |
WCB，40Cr，ZG，1Cr18Ni9Ti |
|
填料壓蓋材質 |
WCB，ZG1CrM0，ZG，1Cr18Ni9Ti |
|
閥座材質 |
全氟共聚物FEP |
|
填料 |
全氟共聚物FEP |
|
設計與制造標準 |
GB12237-2007 API 6D |
|
法蘭標準 |
JB79—2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2212 |
|
結構長度 |
GB12221-2005 |
|
檢驗標準 |
API 598 |
| O型球閥CV值 | |||||||
| 規格 | 開度 | ||||||
| 20% | 30% | 50% | 70% | 80% | 100% | ||
| 1/2" | DN15 | 0.2 | 0.7 | 2.4 | 8.9 | 12.3 | 18 |
| 3/4" | DN20 | 0.5 | 1.6 | 5.2 | 17.6 | 25.5 | 36 |
| 1" | DN25 | 0.9 | 2.2 | 7.2 | 23.8 | 32.9 | 48 |
| 1-1/4" | DN32 | 1.5 | 3.9 | 13.5 | 46.5 | 70.7 | 93 |
| 1-1/2" | DN40 | 2.6 | 6.7 | 23.6 | 83.4 | 120.3 | 165 |
| 2" | DN50 | 4.6 | 9.2 | 29.5 | 104.0 | 156.0 | 207 |
| 2-1/2" | DN65 | 7.8 | 20.5 | 65.8 | 216.3 | 330.1 | 450 |
| 3" | DN80 | 15.2 | 34.2 | 106.2 | 382.4 | 563.8 | 780 |
| 4" | DN100 | 28.3 | 65.9 | 204.6 | 682.0 | 1005.0 | 1360 |
| 5" | DN125 | 32.1 | 84.6 | 254.2 | 885.3 | 1258.0 | 1700 |
| 6" | DN150 | 48.6 | 128.2 | 393.0 | 1352.0 | 1918.0 | 2600 |
| 8" | DN200 | 81.5 | 210.0 | 626.0 | 2185.0 | 3110.0 | 4200 |

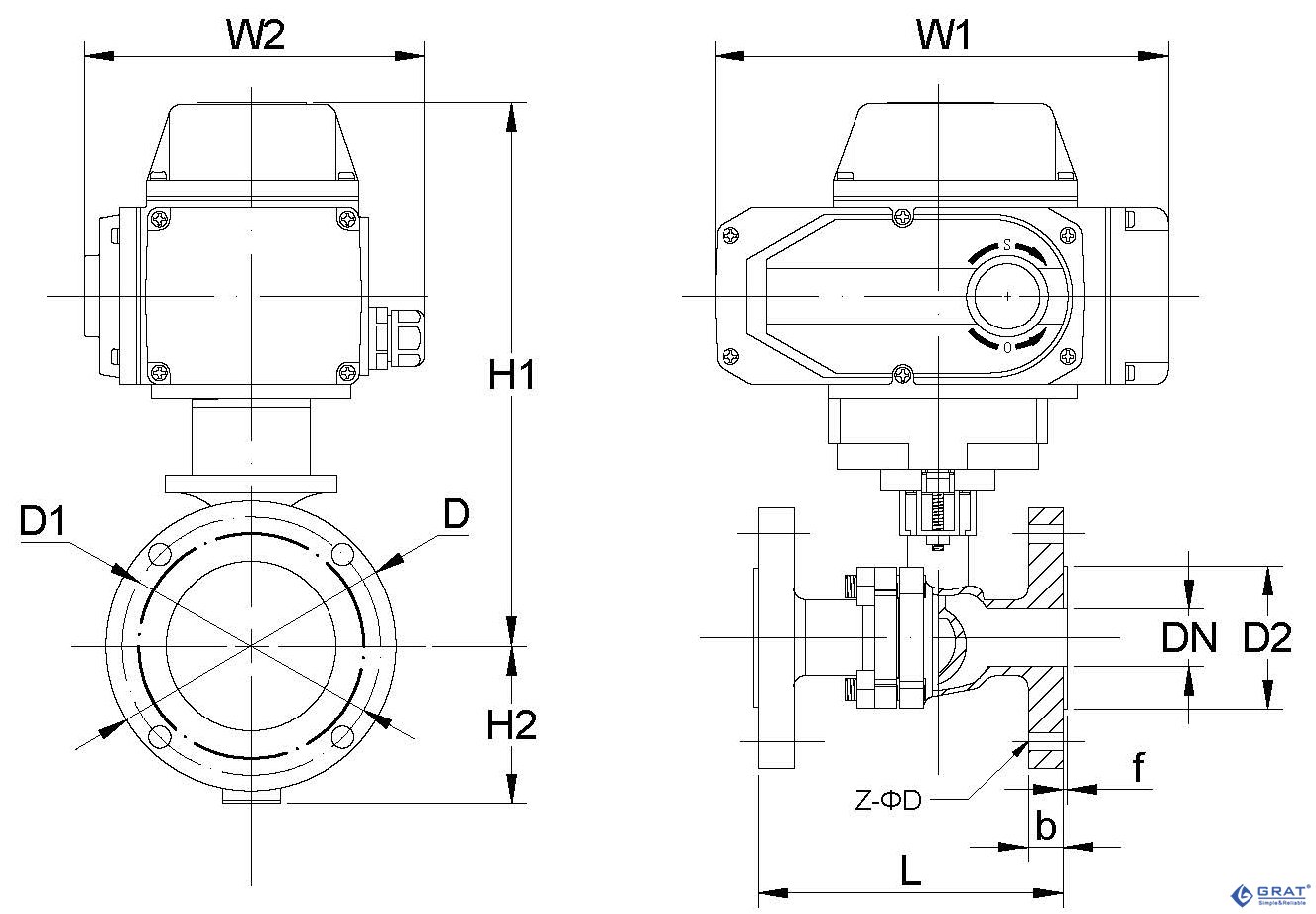

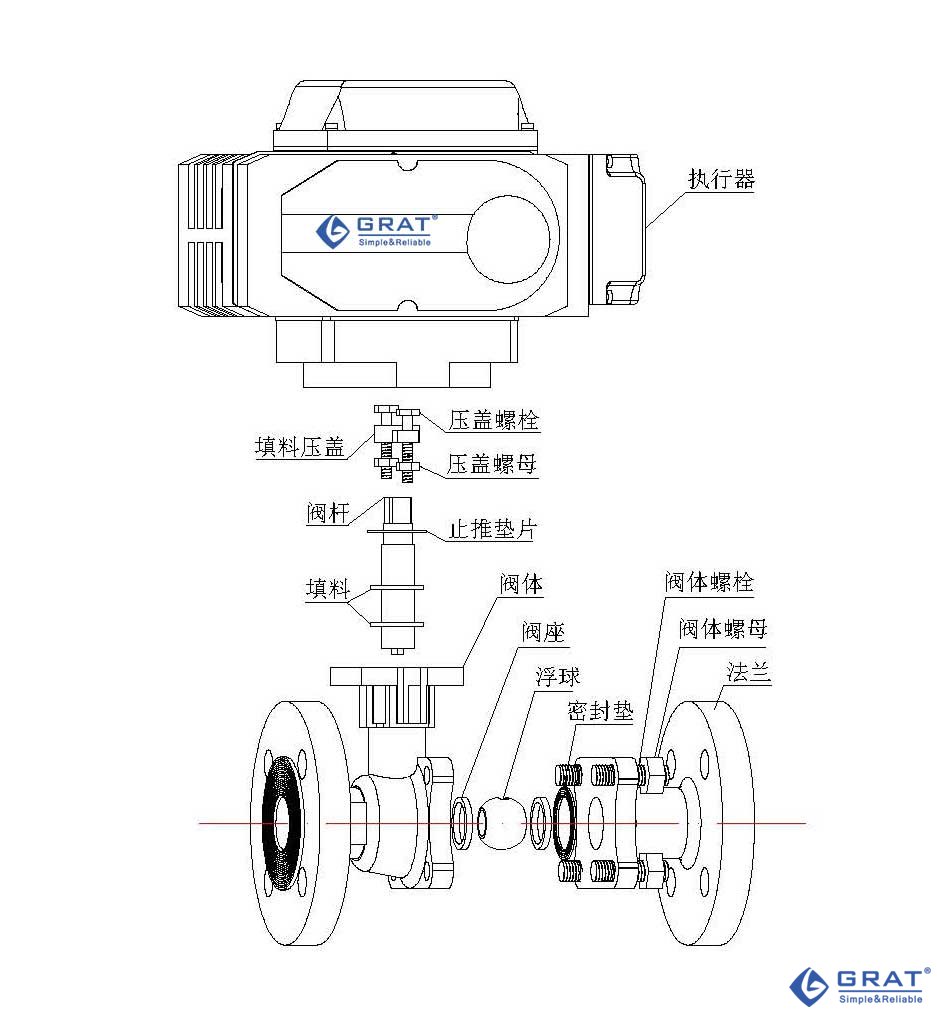

一、襯氟電動球閥主要連接尺寸
設計標準：HG/T 20592
法蘭標準：HG/T20592 單位：（mm）
|
通徑 （DN） |
L | D | D1 | D2 | b | f | Z-ΦD | H1 | H2 | W1 | W2 |
| 15 | 130 | 95 | 65 | 45 | 16 | 2.5 | 4-Φ14 | 216 | 47.5 | 196 | 145 |
| 20 | 140 | 105 | 75 | 55 | 18 | 2.5 | 4-Φ14 | 231 | 52.5 | 196 | 145 |
| 25 | 150 | 115 | 85 | 65 | 19 | 3 | 4-Φ14 | 236 | 57.5 | 196 | 145 |
| 32 | 165 | 140 | 100 | 78 | 19 | 3 | 4-Φ18 | 256 | 70 | 196 | 145 |
| 40 | 180 | 150 | 110 | 85 | 19 | 3.5 | 4-Φ18 | 261 | 75 | 196 | 145 |
| 50 | 200 | 165 | 125 | 100 | 19 | 3.5 | 4-Φ18 | 271 | 82.5 | 196 | 145 |
| 65 | 220 | 185 | 145 | 120 | 19 | 3.5 | 4-Φ18 | 303 | 92.5 | 255 | 182 |
| 80 | 260 | 200 | 160 | 135 | 20 | 3.5 | 8-Φ18 | 358 | 100 | 255 | 182 |
| 100 | 280 | 220 | 180 | 155 | 21 | 4 | 8-Φ18 | 383 | 110 | 255 | 182 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
