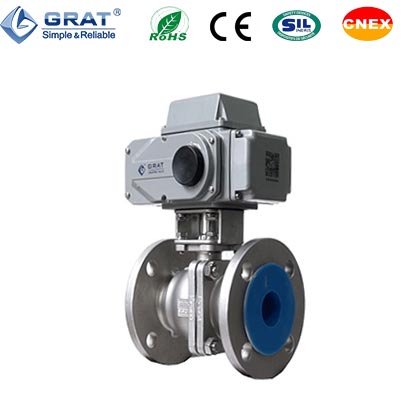

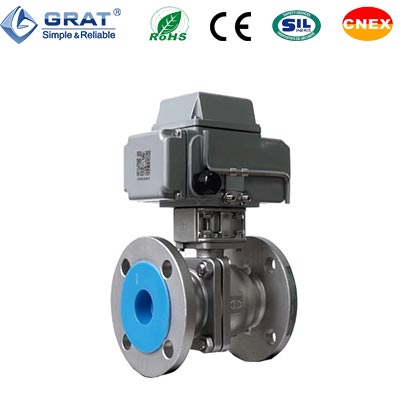

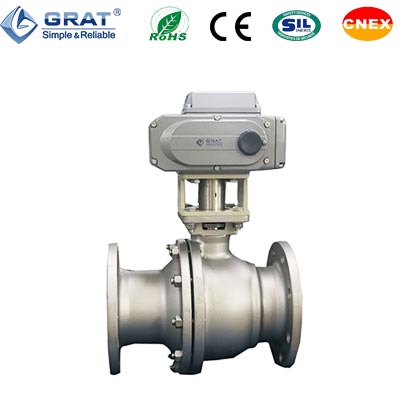

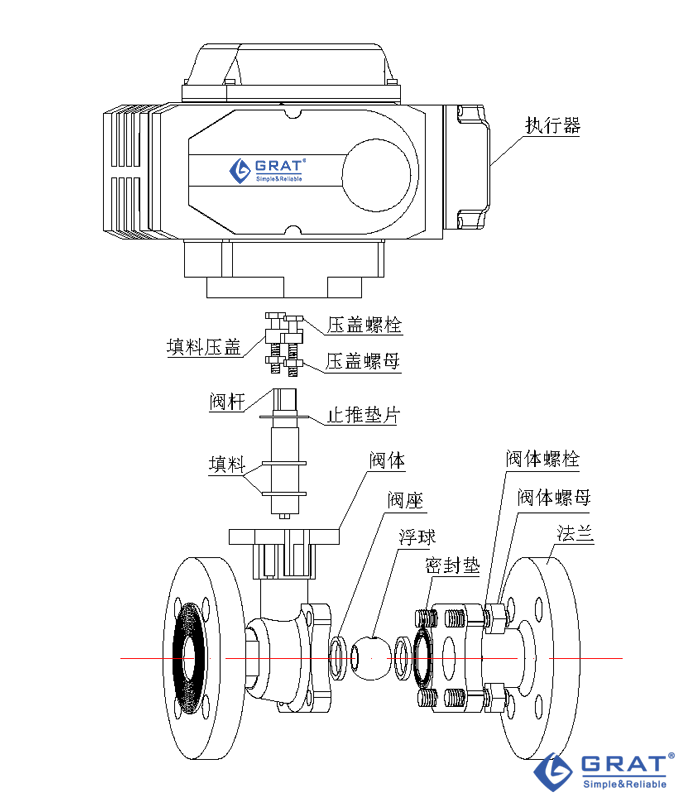

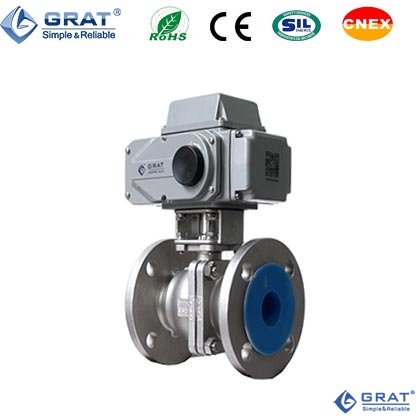

雙面球形密封功能，
可達到零泄漏標準 等級。 |
 |
特殊設計的聚四氟乙
烯密封，具有良好的 自潤滑性，與球體的 摩擦損失小，有效延 長產品使用壽命。 |
|
O型全球閥芯具有
優越的切斷性能。 |
球芯通道形狀有矩形
、V形及O形備選。 |
|
1、DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |
 |
 |
2、PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
|
3、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！
電動執行器10萬次壽命檢測報告（如右圖） |
 |
4、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
5、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。。
6、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。。
7、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
8、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，有效延長了球閥的使用壽命長。
9、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
|
工作電源 |
AC110V,AC220V，AC380V,DC24V |
|
公稱通徑 |
DN15-200 |
|
介質溫度 |
-20℃ 至+350℃ (+200℃ 特殊密封) |
|
工作壓力 |
PN1.0~10.0MPa |
|
連接方式 |
法蘭式 |
|
閥體材質 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
閥座材料 |
PTFE(常溫)、特制PPL（高溫）、金屬密封（高溫） |
|
泄漏量 |
符合ANSIB16.104 5級標準 |
|
密封形式 |
彈性密封、耐高溫對位聚苯、硬質合金及工業陶瓷 |
|
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質 |
|
防護等級 |
IP67 |
|
設計與制造標準 |
GB12237-2007 API 6D |
|
法蘭標準 |
JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239 |
|
結構長度 |
GB12221-2005 |
|
檢驗標準 |
API 598 |
| O型球閥CV值 | |||||||
| 規格 | 開度 | ||||||
| 20% | 30% | 50% | 70% | 80% | 100% | ||
| 1/2" | DN15 | 0.2 | 0.7 | 2.4 | 8.9 | 12.3 | 18 |
| 3/4" | DN20 | 0.5 | 1.6 | 5.2 | 17.6 | 25.5 | 36 |
| 1" | DN25 | 0.9 | 2.2 | 7.2 | 23.8 | 32.9 | 48 |
| 1-1/4" | DN32 | 1.5 | 3.9 | 13.5 | 46.5 | 70.7 | 93 |
| 1-1/2" | DN40 | 2.6 | 6.7 | 23.6 | 83.4 | 120.3 | 165 |
| 2" | DN50 | 4.6 | 9.2 | 29.5 | 104.0 | 156.0 | 207 |
| 2-1/2" | DN65 | 7.8 | 20.5 | 65.8 | 216.3 | 330.1 | 450 |
| 3" | DN80 | 15.2 | 34.2 | 106.2 | 382.4 | 563.8 | 780 |
| 4" | DN100 | 28.3 | 65.9 | 204.6 | 682.0 | 1005.0 | 1360 |
| 5" | DN125 | 32.1 | 84.6 | 254.2 | 885.3 | 1258.0 | 1700 |
| 6" | DN150 | 48.6 | 128.2 | 393.0 | 1352.0 | 1918.0 | 2600 |
| 8" | DN200 | 81.5 | 210.0 | 626.0 | 2185.0 | 3110.0 | 4200 |
2、法蘭式電動球閥(長法蘭)國標安裝尺寸
設計標準：GB/T12237-2007
法蘭標準：HG/T20592 單位：（mm）
|
通徑（DN） |
L |
D |
K |
D1 |
n-Φd |
b |
i |
H |
W1 |
|
|
|
mm |
in |
||||||||||
|
15 |
1/2' |
130 |
95 |
65 |
45 |
4-Φ14 |
14 |
2 |
209 |
196 |
145 |
|
20 |
3/4' |
130 |
105 |
75 |
55 |
4-Φ14 |
16 |
2 |
211 |
196 |
145 |
|
25 |
1' |
142 |
113 |
85 |
65 |
4-Φ14 |
18 |
2 |
218.5 |
196 |
145 |
|
32 |
1-1/4' |
165 |
140 |
100 |
78 |
4-Φ18 |
18 |
2 |
233 |
196 |
145 |
|
40 |
1-1/2' |
165 |
150 |
110 |
85 |
4-Φ18 |
18 |
2 |
234 |
196 |
145 |
|
50 |
2' |
203 |
165 |
125 |
100 |
4-Φ18 |
20 |
2 |
248 |
196 |
145 |
|
65 |
2-1/2' |
222 |
185 |
145 |
120 |
8-Φ18 |
20 |
2 |
294 |
255 |
182 |
|
80 |
3' |
241 |
200 |
160 |
135 |
8-Φ18 |
21 |
2 |
320 |
255 |
182 |
|
100 |
4' |
305 |
220 |
180 |
155 |
8-Φ18 |
22 |
2 |
339 |
255 |
182 |
|
125 |
5' |
356 |
250 |
210 |
184 |
8-Φ18 |
22 |
3 |
392 |
255 |
182 |
|
150 |
6' |
394 |
285 |
240 |
210 |
8-Φ23 |
24 |
3 |
402 |
255 |
182 |
|
200 |
8' |
457 |
340 |
295 |
265 |
12-Φ23 |
26 |
3 |
467 |
255 |
182 |
3、法蘭式電動球閥(長法蘭)日標安裝尺寸
設計標準：API B2002
法蘭標準：JIS B2220-2004 單位：（mm）
|
通徑 |
L |
D |
K |
D1 |
b |
i |
n-Φd |
H |
W1 |
W2 |
|
15 |
108 |
95 |
70 |
51 |
12 |
2 |
4-Φ15 |
209 |
196 |
145 |
|
20 |
117 |
100 |
75 |
56 |
14 |
2 |
4-Φ15 |
213 |
196 |
145 |
|
25 |
127 |
125 |
90 |
67 |
14 |
2 |
4-Φ19 |
221 |
196 |
145 |
|
32 |
140 |
135 |
100 |
76 |
16 |
2 |
4-Φ19 |
229 |
196 |
145 |
|
40 |
165 |
140 |
105 |
81 |
16 |
2 |
4-Φ19 |
239 |
196 |
145 |
|
50 |
178 |
155 |
120 |
96 |
16 |
2 |
4-Φ19 |
246 |
196 |
145 |
|
65 |
190 |
175 |
140 |
116 |
18 |
2 |
4-Φ19 |
306 |
255 |
182 |
|
80 |
203 |
185 |
150 |
126 |
18 |
2 |
8-Φ19 |
316 |
255 |
182 |
|
100 |
229 |
210 |
175 |
151 |
18 |
2 |
8-Φ19 |
339 |
255 |
182 |
|
125 |
356 |
250 |
210 |
182 |
20 |
2 |
8-Φ23 |
371 |
255 |
182 |
|
150 |
394 |
280 |
240 |
212 |
20 |
2 |
8-Φ23 |
399 |
255 |
182 |
|
200 |
457 |
330 |
290 |
262 |
20 |
2 |
12-Φ23 |
438 |
255 |
182 |

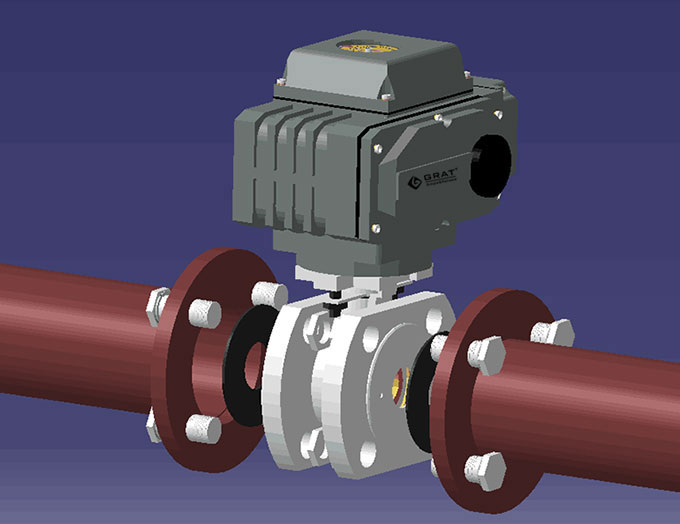

4、法蘭式電動球閥與管道的安裝示意圖
5、電動球閥安裝步驟說明書http://www.yihaozuan.cn/download2/949.html
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
