所屬類別：電動球閥

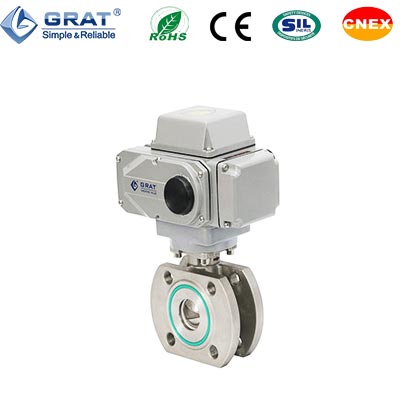

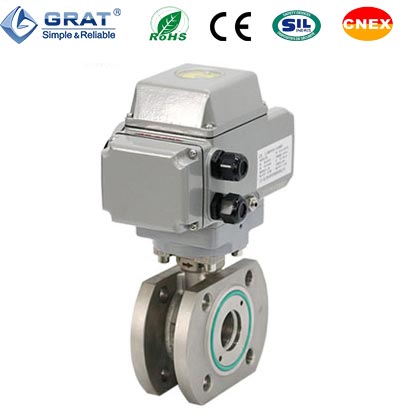

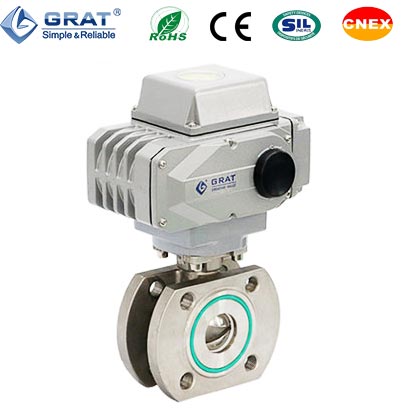

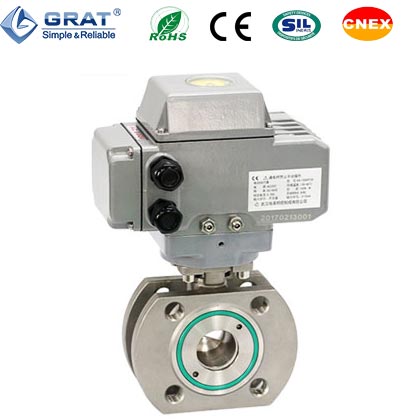

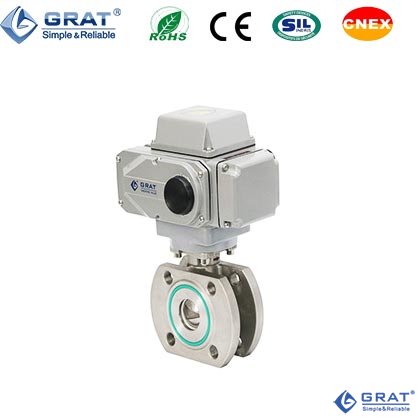

產品名稱：電動真空V型球閥
產品簡介：
電動真空V型球閥是利用電動裝置驅動由體作旋轉運動，達到接通或切斷氣流目的的一種閥門。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。
適用的介質為空氣及弱腐蝕性氣體。是乳品、酒業、生物工程、食品、制藥、飲料、化工、化妝品等領域的常選閥門。并已廣泛應用于新能源行業及半導體產業。

適用范圍	16×10⁵～6.7×10^-4Pa(螺紋連接) 6×10⁵～6.7×10^-4Pa(螺紋連接) 40×10⁵～6.7×10^-4Pa(螺紋連接) 10⁵～6.7×10^-4（快卸法蘭)
閥門漏率	≤6.7×10^-5Pa.L/S
介質溫度	-30～+150℃（聚四氟乙烯PTFE） -30～+260℃（對位聚苯PPL）
動作時間	4S、10S、20S、30S
安裝狀態	任意Any
電源	常規出廠：AC220V/50HZ 可選：AC110V、DC24V
信號反饋	常規出廠：閥位指示器可選：智能型（控制信號4-20mA）

閥體、閥蓋、閥桿、球體	不銹鋼
密封件	聚四氟乙烯、對位聚苯、氟橡膠

電動真空V型球閥Cv值

規格 Size	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
規格 Size	inch	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"	48"
90°開啟時CV Full 90°Open		135	220	302	600	1022	1579	3136	5340	8250	11917	16388	21705	27908	43116	49500	68250	86375	119750	187300

規格 Size	DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
規格 Size	inch	1"	1.25"	1.5"	2"	2.5"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"	20"
CV值		36	56	94	152	262	358	540	906	1424	2176	3532	5732	8245	10651	12878	16343

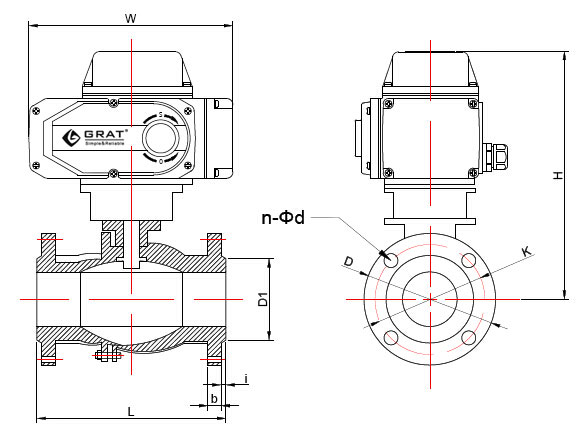

1、電動真空V型球閥外形及連接尺寸（單位：毫米）

2、電動真空V型球閥螺紋連接尺寸（圖1）

型號	DN	G	L	H	W1	W2
10G	10	3/8〃	70	166	196	145
16G	16	1/2〃	70	166	196	145
25G	25	1〃	91	182	196	145
32G	32	1-1/4〃	108	187	196	145
40G	40	1-1/2〃	123	195	196	145
50G	50	2〃	138	236	196	145
63G	63	2-1/2〃	185	258	196	145
80G	80	3〃	210	304	255	182
100G	100	4〃	268	336	255	182

3、電動真空V型球閥焊接連接尺寸（圖2）

型號	DN	D	L	H	W1	W2
10H	10	17.5	70	166	196	145
16H	16	22.7	70	166	196	145
25H	25	33.5	91	182	196	145
32H	32	42	108	187	196	145
40H	40	48.5	123	195	196	145
50H	50	60.5	138	236	196	145
63H	63	76.5	185	258	196	145
80H	80	90	210	304	255	182
100H	100	106.5	268	336	255	182

4、電動真空V型球閥快卸法蘭尺寸（圖3）

型號	DN	D	D1	L	H
10KF	10	30	12.2	94	166
16KF	16	30	17.2	104	166
25KF	25	40	26.2	114	182
32KF	32	55	34.2	140	187
40KF	40	55	41.2	165	195
50KF	50	75	52.2	175	236

5、電動真空V型球閥活套法蘭尺寸（圖4）

型號	DN	D	Do	L	n-Φc	H
10F	10	55	40	94	4-Φ6.6	166
16F	16	60	45	104	4-Φ6.6	166
25F	25	70	55	114	4-Φ6.6	182
32F	32	90	70	140	4-Φ9	187
40F	40	100	80	165	4-Φ9	195
50F	50	110	90	175	4-Φ9	236
63F	63	130	110	195(186)	4-Φ9	258
80F	80	145	125	220(203)	8-Φ9	304
100F	100	165	145	280(220)	8-Φ9	336

注：括號內驚起為兩片式結構的長度。

6、電動真空V型球閥與管道的安裝示意圖

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC
