1、角行程電動執行器按控制方式分類：開關型和調節型
 |  |
開關 |
內置智能閥門控制器可以接收4-20mA信號和 0-10V電壓等信號與PLC、DCS計算機等各種 控制系統聯動，調節精度達300:1，可瞬時 停機，經過1500V耐高壓測試無漏電。 |

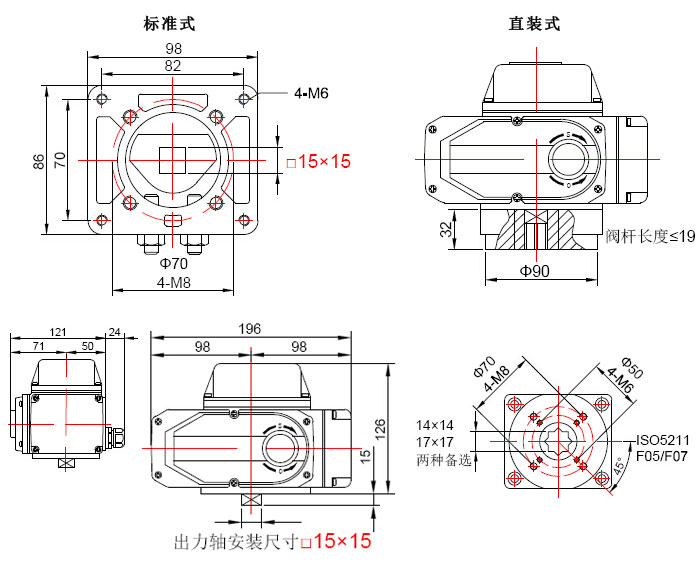

2、角行程電動執行器按連接方式分類：標準式和直裝式
3、DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘到達位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |  |
 | 4、PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。PPD專利定位技術專利號：ZL2010 2 0225919.8 |
 |
6、體積小，重量輕，方便管道上各角度安裝，適用各種復雜管道、工況需求。
7、執行器密封標準為執行器整體浸入水中，無氣泡泄漏。適合戶外露天工況。
8、產品電氣元件及各種精密零件，均采用進口部件，有效保證產品的高品質和可靠性。

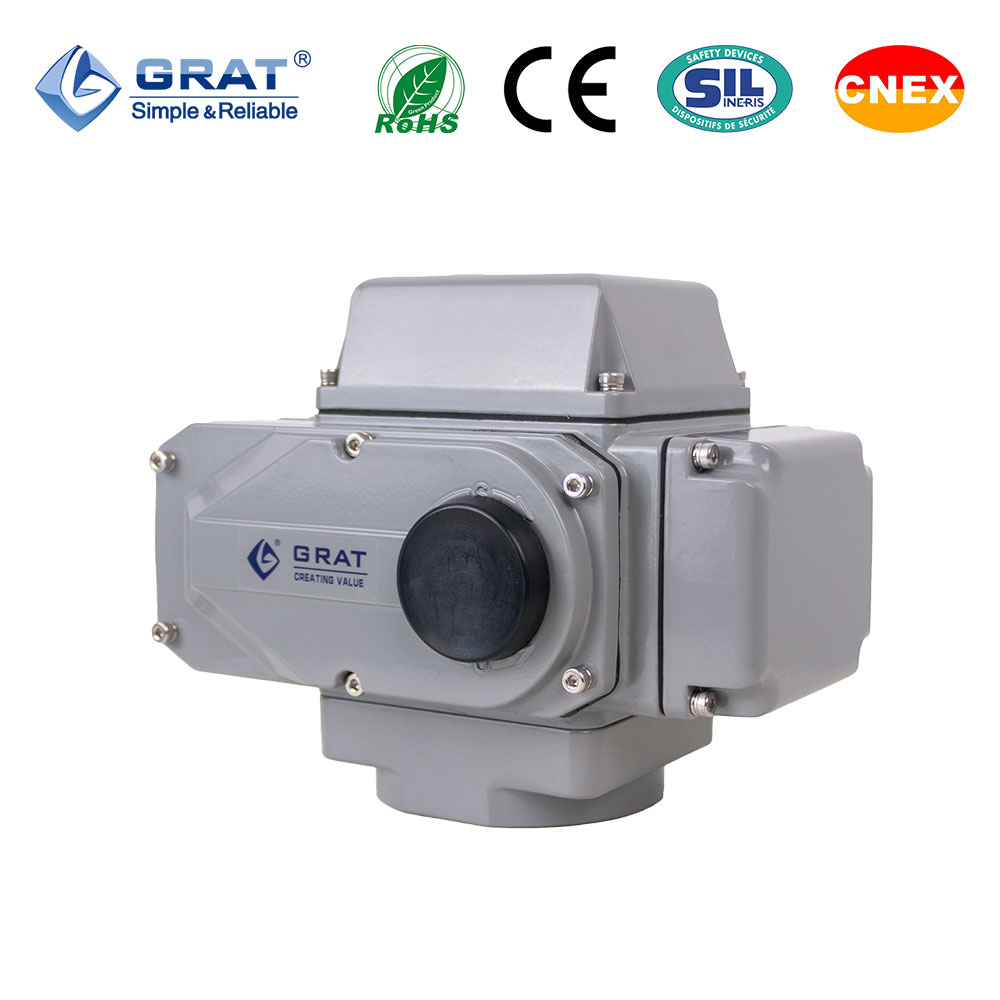

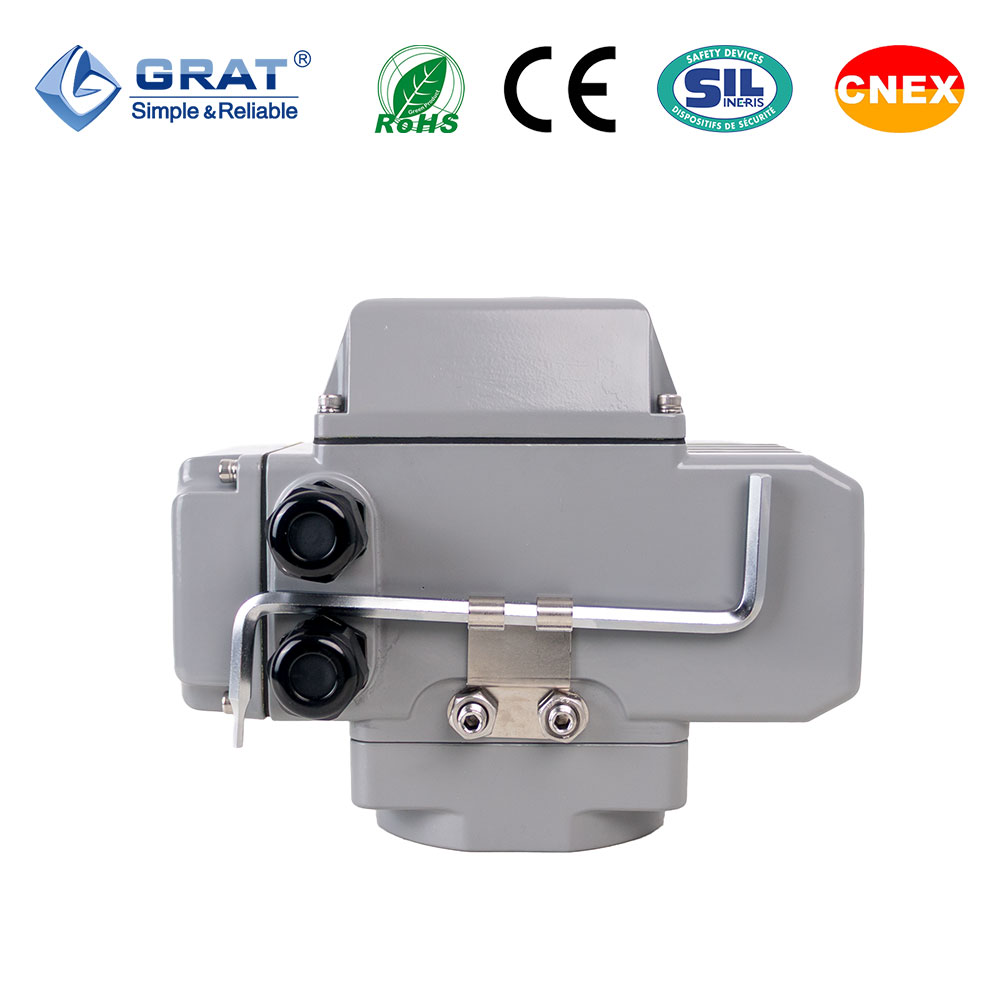

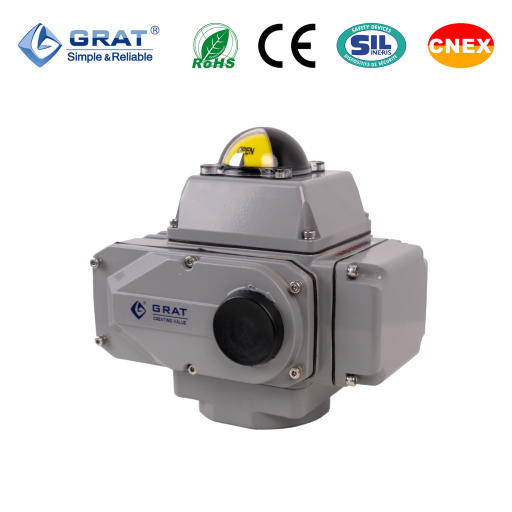

EA系列電子是一體化電動執行器輸出力矩為20N·m-2500N·m，適配各種旋轉類閥門（如：球閥，蝶閥）和風門擋板，液體耦合器等旋轉類機械定位轉動的開關及調節控制。
| 型號 | EA-20 | EA-50 | EA-100 | EA-200 | EA-400 | EA-600 | EA-1000 | EA-1600 | EA-2500 | |
| 輸出扭矩 | 20N·m | 50N·m | 100N·m | 200N·m | 400N·m | 600N·m | 1000N·m | 1600N·m | 2500N·m | |
| 推薦 適配 閥體 | 球閥 | DN15-20 | DN25-40 | DN50-65 | DN65-80 | DN80-100 | DN125-150 | DN200-300 | DN300 | DN400 |
| 蝶閥 | DN32-50 | DN50-125 | DN150-200 | DN200-250 | DN300 | DN400-600 | DN600 | DN700-800 | ||
| 動作時間 | 15S | 15S/30S | 15S/30S | 15S/30S | 30S | 45S | 30S | 48S | 60S/75S | |
| 回轉角度 | 0-90° 0-360° | 0-90° 0-360° | 0-90° 0-360° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | |
| 電機功率 | AC220V | 6W | 10W | 25W | 40W | 90W | 90W | 210W | 210W | 220W |
| AC380V | 6W | 15W | 30W | 40W | 40W | 300W | 300W | 320W | ||
| DC24V | 8W | 13W | 25W | 35W | 70W | 70W | ||||
| 額定電流 | AC220V | 0.16A | 0.16A | 0.32A | 0.35A | 0.54A | 0.64A | 0.96A | 0.98A | 1.03A |
| AC380V | 0.07A | 0.10A | 0.15A | 0.29A | 0.29A | 0.45A | 0.46A | 0.48A | ||
| DC24V | 0.7A | 1.28A | 2.03A | 3.57A | 5.13A | 6.04A | ||||
| 電機壽命 | AC220V/380V | S2工作制，壽命≥10萬小時 | ||||||||
| DC24V | 壽命600小時，極限2000小時 | |||||||||
| 整機重量 | 1.2Kg | 2.5kg | 3.5kg | 8kg | 8.5kg | 9kg | 20kg | 21kg | 22kg | |
| 電源 | AC 110V, AC 220V, AC 380V, DC 24V, DC 220V 可選 | |||||||||
| 精度 | 回差≤0.5% 死區≤0.5% 反饋誤差≤0.5% | |||||||||
| 絕緣電阻 | 100MΩ/500V DC | |||||||||
| 耐壓等級 | 1500V AC1分鐘 | |||||||||
| 防護等級 | IP67 | |||||||||
| 限位組件 | ■ 電動操作時：全開全閉極限開關。 ■ 手動操作時：機械擋塊。 | |||||||||
| 保護裝置 | 過熱保護器（自動恢復型） | |||||||||
| 安裝方位 | 360°任意角度安裝 | |||||||||
| 電氣接口 | M20*1.5防水電纜接頭×2(電源線、信號線) | |||||||||
| 環境溫度 | -30℃~60℃（▲耐溫型：-50℃~70℃） | |||||||||
| 檢測標準 | JB/T8219-2016 | |||||||||
(表二)附加特殊功能可按客戶要求裝備
| 特殊功能選項 | 代號 |
| ▲力矩限制裝置 | ATS |
| ▲支架，軸套 | ZT |
| ▲遙控裝置 | C |
| ▲除濕加熱器 | H |
★選型舉例：
角行程電動執行器連接閥門示意圖
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
