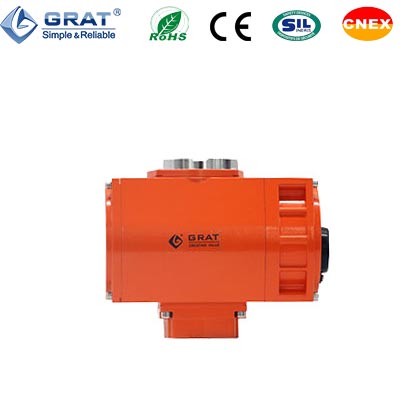

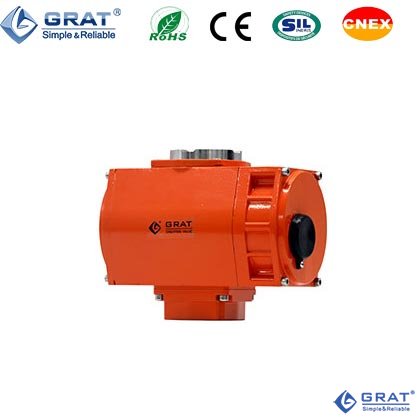

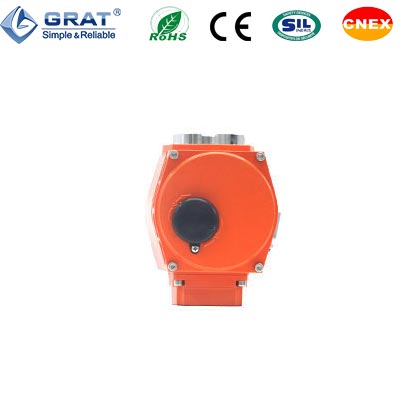

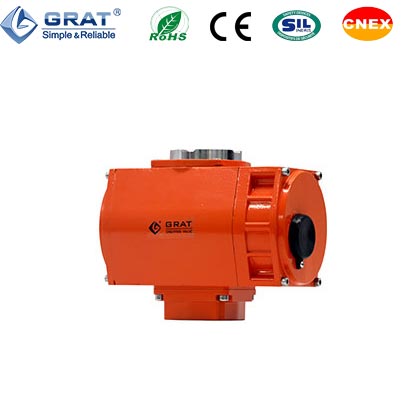

MA系列電子是一體化電動執行器輸出力矩為50N·m--2500N·m，適配各種旋轉類閥門（如：球閥，蝶閥）和風門擋板，液體耦合器等旋轉類機械定位轉動的開關及調節控制。
| 型號 | Exm05 | Exm10 | Exm20 | |||||||
| 電源 | AC110/220/380 | AC110/220v380 | AC110/220/380 | |||||||
| 電機功率 | 25W | 70W | 140W | |||||||
| 額定電流 | 2.12/0.10A | 8.0/0.29A | 1.75/0.48A | |||||||
|
電機 壽命 | AC220/380V | S2工作制，壽命≥10萬小時 | ||||||||
| DC24V | 壽命600小時，極限2000小時 | |||||||||
| 標準輸出 | 50Nm 5r/min | 100Nm 5r/min | 200Nm 5.6r/min | |||||||
| 備選輸出 | 80Nm 5r/min | -- | 100Nm 11.2r/min | |||||||
| 回轉圈數 | 25圈 | 25圈 | 25圈 | |||||||
| 整機重量 | 8 | 13 | 25 | |||||||
| 回差 | 小于0.3% | |||||||||
| 死區 | 0.4%～1.5%可調 | |||||||||
| 尼爾特性 | 0次 | |||||||||
| 機構重復性誤差 | 0% | |||||||||
| 絕緣電阻 | 100MΩ/500VDC | |||||||||
| 耐壓等級 | 1500VAC 1分鐘 | |||||||||
| 防護等級 | IP68 | |||||||||
| 安裝方位 | 360°可調 | |||||||||

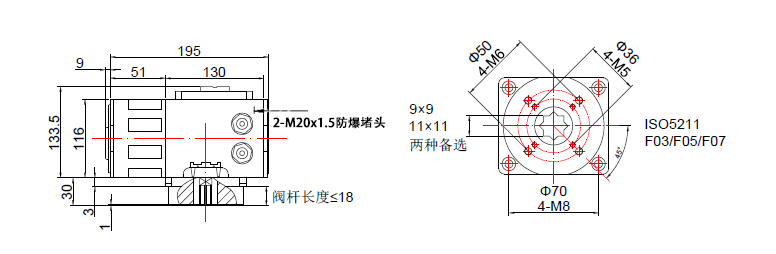

| 電氣接口 | 2-M20x1.5防爆堵頭 使用時用戶根據選用電纜加裝相應的防爆電纜接頭 | |||||||||
| 環境溫度 | -30℃~+60℃ | |||||||||
| 選裝功能 | ◆除濕加熱器 ◆無源觸電開關 ◆過力矩保護 ◆現場保護單元 | |||||||||

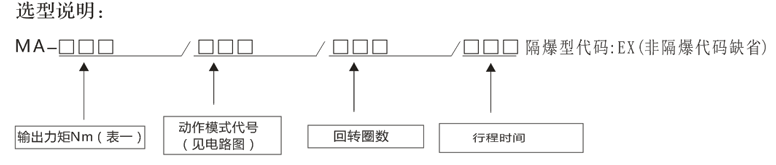

★選型舉例：
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
