所屬類別：電動調節閥

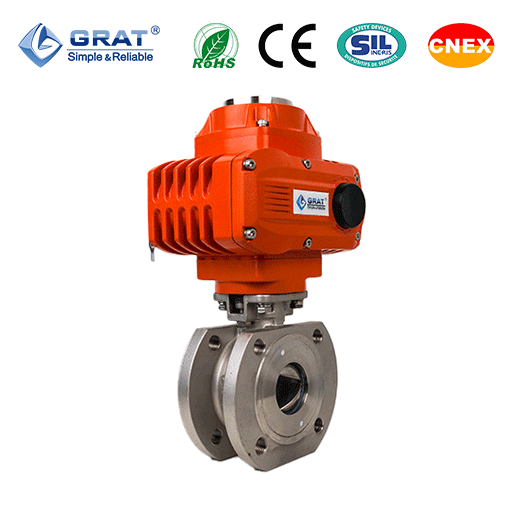

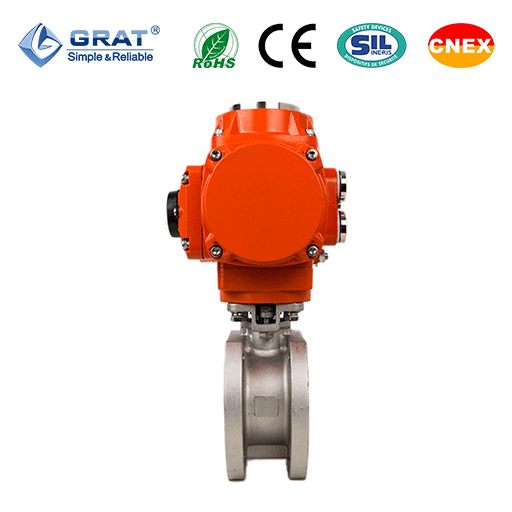

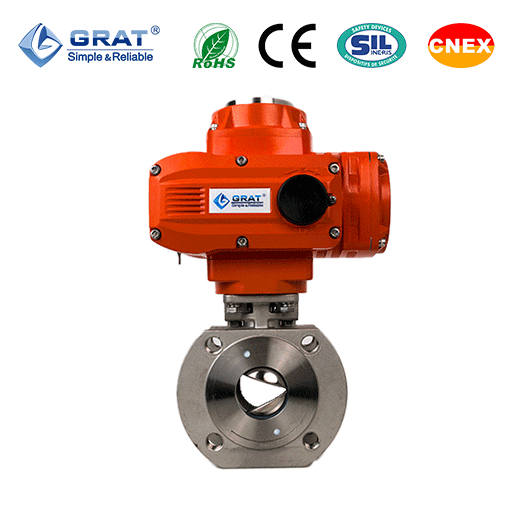

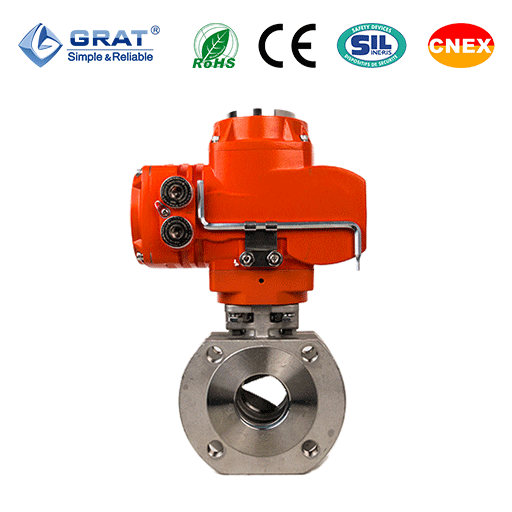

產品名稱：電動防爆V型軟密封調節閥
產品簡介：

電動防爆V型軟密封調節閥卓越的調節性能，使產品廣泛應用于石油化工、精細化工、造紙、冶金、鍋爐給水等各種工業領域的高精度調節環節。
電動防爆V型軟密封調節閥廣泛應用于各種中低壓，常溫介質的流量調節/壓力調節/溫度調節/比例式調節等工業自控調節和切斷。附帶斷電后手動操作功能。

采用超短法蘭距結構，閥座與端面法蘭距離近，物料滯留少，密封性能優越。和普通電動球閥相比重量大大降低，約為普通電動球閥的50%。結構緊湊、體積小。		閥芯確定了閥門的特性，特有的 V型閥芯結構改善了傳統球閥的控制穩定性問題。使流量通過球型閥芯V型開口之間的開度得到精密控制。
閥座與閥芯之間形成的V型切口，能夠輕松切斷管道內的各種雜質，有效保證管路的暢通。		V型口角度可定制，滿足更精確的截流特性和控制功能。

1. 重量輕，由于采用整體式結構閥體，實現了超短法蘭距，整體重量大大降低，約為同類型球閥的50%。

2. 閥座與閥芯之間形成的剪刀口，能夠輕松切斷管道內的各種雜質，有效保證管路的暢通。

3. 特有的V型閥芯結構解決了傳統球閥控制穩定性的問題。為了流量調節的穩定性，等百分比特性可以使控制對象和閥門開度相比呈線性。當閥門開始打開時，流量呈增加。閥芯確定了閥門的特性，有不同的形狀開口的閥芯，因為同種口徑的閥門可以有不同的CV值和流量特性。

4. 雙面球形密封，提高密封強度，有效控制了調節閥的泄漏量，達到零泄漏，密封等級IV級。

1.電動防爆V型軟密封調節閥閥體主要技術參數及指標

電動V型調節閥球流道的幾種典型截面形狀及流量特性示意圖

1、電動防爆V型軟密封調節閥(超短法蘭)外形圖和連接尺寸：


   2、電動防爆V型軟密封調節閥(超短法蘭)國標安裝尺寸
   設計標準：GB/T12237-2007
   法蘭標準：GB/T9113-2010                   國標單位：（mm）

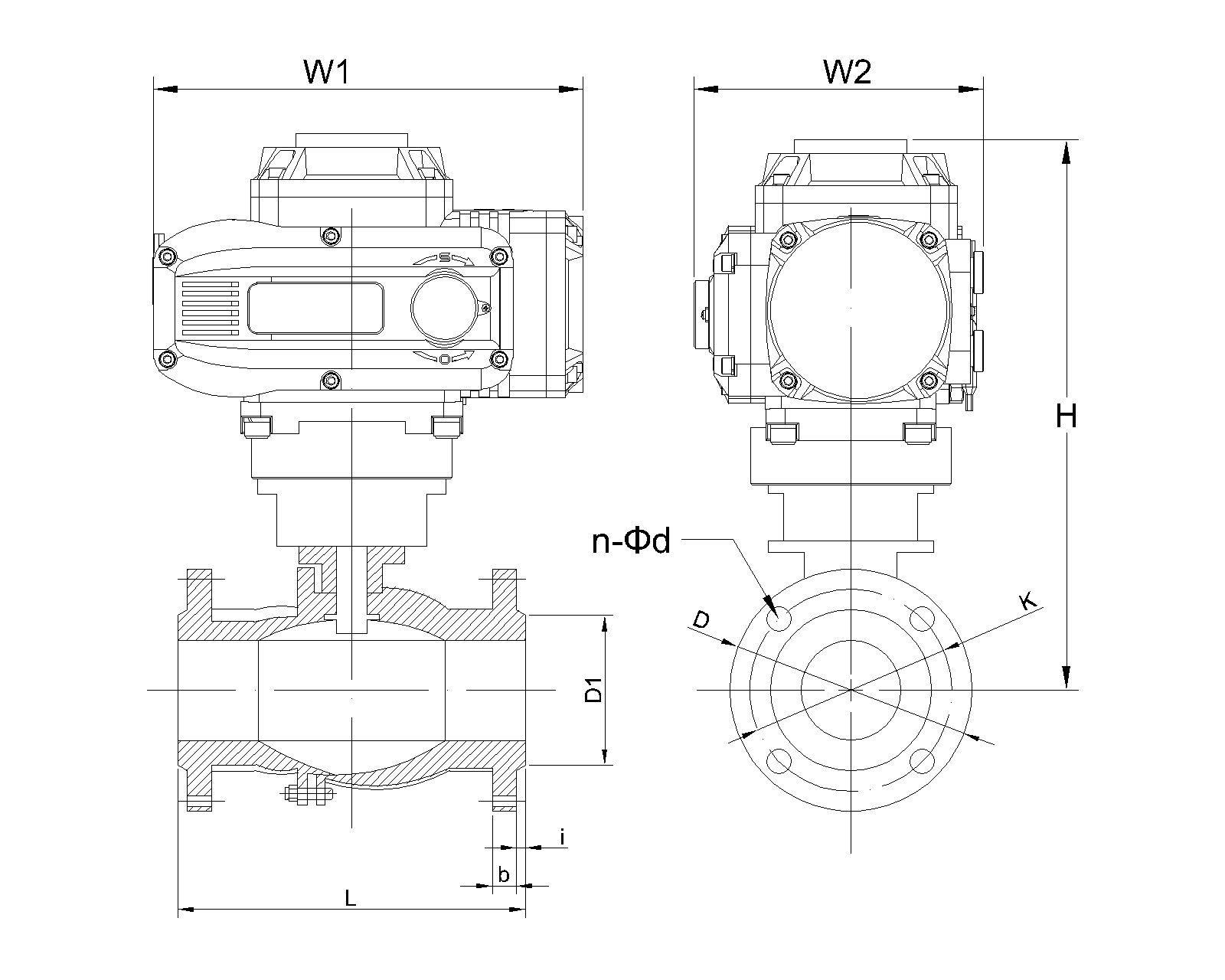

3、電動防爆V型軟密封調節閥(長法蘭)外形圖和連接尺寸


    4、電動V型調節閥(長法蘭)國標安裝尺寸
    設計標準：GB/T12237-2007
    法蘭標準：HG/T20592                    單位：（mm）

控制電路	型號代碼	電路圖	視頻地址
開關動作模式：通過交流開關量實現開啟，關閉操作，并輸出一組只是全開，全閉的有源位置信號。	S		點擊查看
開關動作模式：輸出無源觸點信號。結構：帶兩個中間位置開關。	MS		點擊查看
開關動作模式：輸出 0～1000Ω反饋信號。結構：帶500Ω或1KΩ電位器。	PIU		點擊查看
開關動作模式：通過開關電路控制閥門開啟角度與電位器阻值對應，并同時實現中間位置控制功能。結構：帶電位器和中間位置開關。	SP		點擊查看
開關動作模式：輸出4～ 20mA閥位反饋信號。結構：帶1KΩ電位器和R/I變換器。	CPT		點擊查看
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1kΩ電位器和控制模塊（伺服放大器）。	PCU		點擊查看
通過外部直流電源向電路輸出直流開關量控制開啟，關閉程序，并輸出一組對應全開，全閉位置的無源觸點信號。	G		點擊查看
通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。	PCU-DC24
通過外部三相電源倒相電路輸出三相交流開關量控制開啟，關閉操作并輸出一組對應全開，全閉位置的無源觸點信號。	H		點擊查看
數字模塊-DC-電路圖	DC
數字模塊-AC-電路圖	AC

采用超短法蘭距結構，閥座與端面法蘭距離近，物料滯留少，密封性能優越。和普通電動球閥相比重量大大降低，約為普通電動球閥的50%。結構緊湊、體積小。		閥芯確定了閥門的特性，特有的 V型閥芯結構改善了傳統球閥的控制穩定性問題。使流量通過球型閥芯V型開口之間的開度得到精密控制。
閥座與閥芯之間形成的V型切口，能夠輕松切斷管道內的各種雜質，有效保證管路的暢通。		V型口角度可定制，滿足更精確的截流特性和控制功能。
