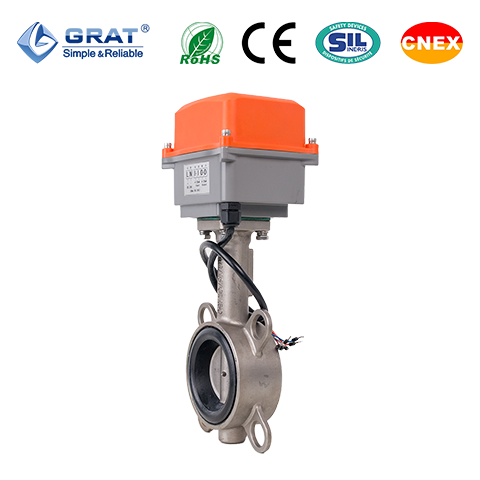

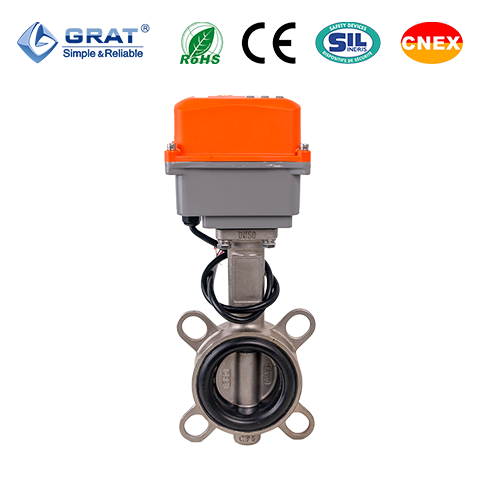

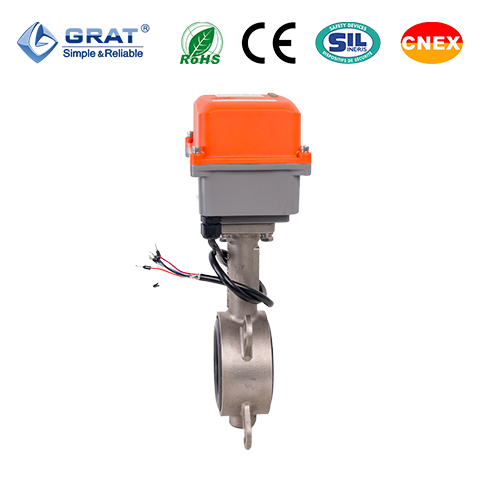

軟密封電動蝶閥是電動蝶閥產品大類中最常用的一種適配介質：水、油品等液態介質。
電動蝶板采用框架結構，具有：強度高，過流面積大，流阻小等特點；整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質；
具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
1.采用無銷釘結構，有效避免長期運行銷釘脫落。
2．本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響?？稍谌魏畏较虬惭b。
3．密封副材料選用不銹鋼和丁腈耐油橡膠配對，有效延長使用壽命。
公稱通徑 | DN40～DN65 | |
工作電源 | AC220V,DC24V | |
介質溫度 | -20~120℃ | |
環境溫度 | -30℃－60℃ | |
公稱壓力 | 0.1～2.5MPa | |
動作時間 | 15S～25S | |
適用介質 | 水，油品，氣體、腐蝕性介質等 | |
控制方式 | 調節或開關控制 | |
連接方式 | 對夾式/法蘭式 | |
密封形式 | 軟密封 | |
試驗壓力 | 殼體實驗 | 1.76MPa |
密封試驗 | 2.4MPa | |
閥體材質 | WCB、QT450-10、HT200、HT250、SUS304、SUS316 | |
閥板材質 | WCB、QT450-10、HT200、HT250、SUS304、SUS316 | |
轉軸材質 | 2Cr13 | |
密封圈材質 | 丁腈耐油橡膠、EPDM、PTFE、PPL等 | |
閥桿密封 | NBR、HNBR | |
填料材質 | 柔性石墨 | |
防護等級 | IP66 | |
制造標準 | GB/T 12238-2008 | |
法蘭標準 | GB/T 9124.1-2019 GB/T 9124.2-2019 GB/T 17241.6-2008 | |
結構長度標準 | GB/T 12221-2005 | |
檢驗標準 | GB/T 13927-2022 | |
通徑 DN(mm) | L | D | N-φD | H2 | H1 | W1 | W2 |
40 | 33 | 125 | 4-Φ18 | 48 | 197 | 94 | 109 |
50 | 42.6 | 125 | 4-Φ18 | 70 | 285 | 94 | 109 |
65 | 45.6 | 145 | 4-φ18 | 76 | 298 | 94 | 109 |
