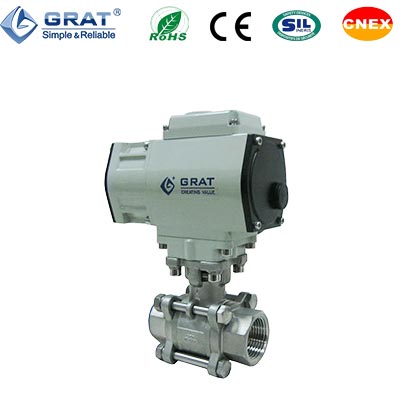

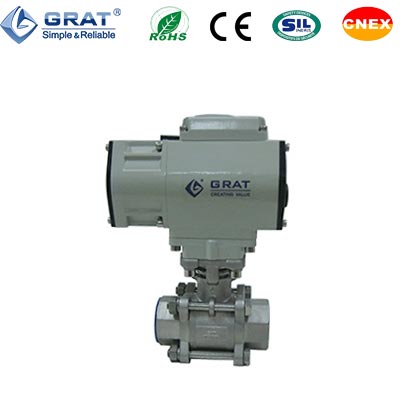

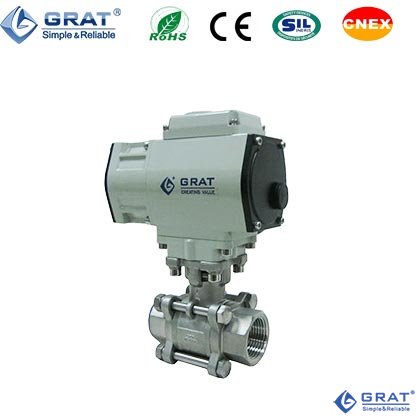

 | 精小型電動執行器產品特點
1、精小型電動球閥執行器外殼采用全鋁合金殼體、防護及耐候性更好 |
 |
|
1、DDS開關調試專利技術： 您只需一步即可輕松調試執行器角度和行程。 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘到達位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |  |
 |
2、PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
 |
4、結構簡單，性能可靠。廣泛替代各種小口徑電磁閥產品。
5、具有自潔功能，有效保證管路的暢通。流道簡單，相對于電磁閥產品結構的S型流道，具有流通阻力小，無卡阻。
6、成功應用于多個工業領域，如空調系統、消防系統、水處理系統、管路吹掃、分析儀器、煙氣采樣等行業。
工作電源 | AC220V 50/60HZ |
公稱通徑 | DN15-200 |
介質溫度 | -20℃ 至+350℃ (+200℃ 特殊密封) |
(+200℃ | 特殊密封). |
工作壓力 | PN16 PN25，PN40，PN64，PN100 |
輸入信號 | 4-20mA |
輸出信號 | 4-20mA |
連接方式 | 法蘭式 |
閥體材質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
閥座材料 | PTFE(常溫)、特制PPL（高溫）、金屬密封（高溫） |
泄漏量 | 符合ANSIB16.104 5級標準 |
密封形式 | 彈性密封、耐高溫對位聚苯、硬質合金及工業陶瓷 |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質 |
防護等級 | IP67 |
制造標準 | JB/T8692-1998 |
產品符合標準品 |
|
符合標準電動蝶閥閥設計 | GB12237-89 AP16D |
蝶閥法蘭標準 | JB79 GB9113 ANSI B16.5 JIS B2212 |
結構長度 | GB1221-89 |
檢驗標準 | JB/T 9092 API598 |

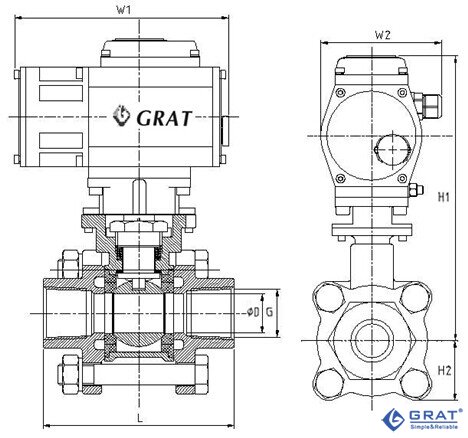

1.精小型電動球閥外形和連接尺寸：
公稱通徑DN | 尺寸（mm) |
重量 | |||||||
mm | inch | ΦD | L (mm) | 管螺紋G | H1 | H2 | W1 | W2 | |
10 | 3/8" | 10 | 60 | 3/8' | 152 | 38.8 | 128 | 79 | 0.48 |
15 | 1/2" | 15 | 75 | 1/2' | 152 | 38.8 | 128 | 79 | 0.48 |
20 | 3/4" | 20 | 80 | 3/4' | 159 | 45.4 | 128 | 79 | 0.68 |
25 | 1" | 25 | 90 | 1' | 169 | 55.8 | 128 | 79 | 1.2 |
32 | 1/ 1/2" | 32 | 110 | 11/4' | 174 | 60.2 | 128 | 79 | 1.9 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
