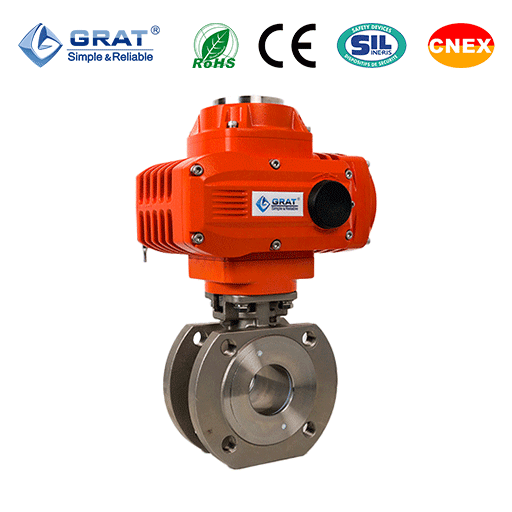

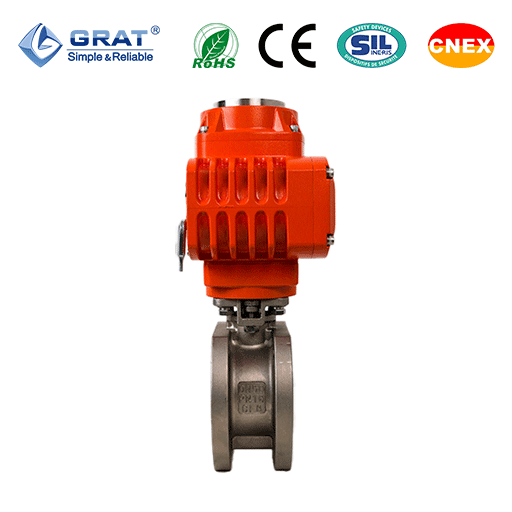

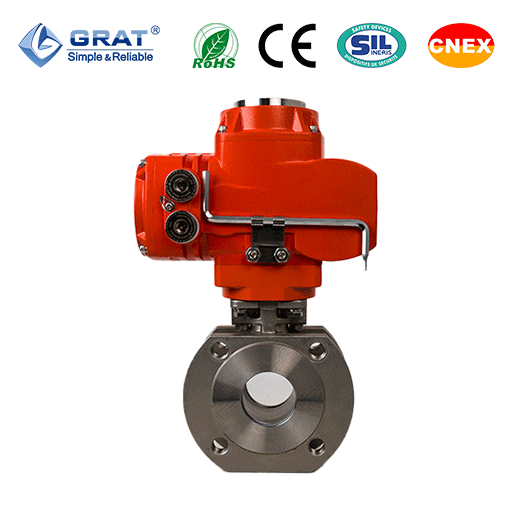

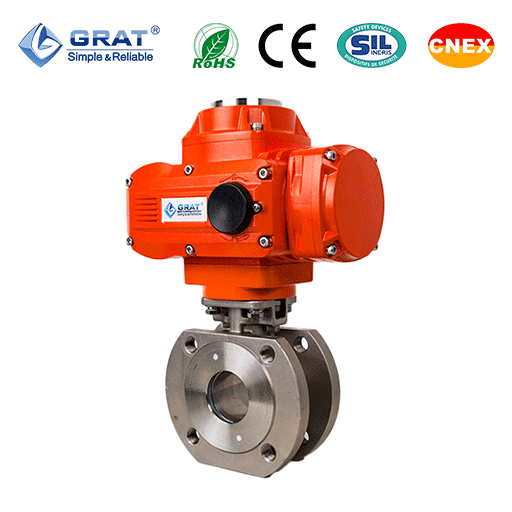

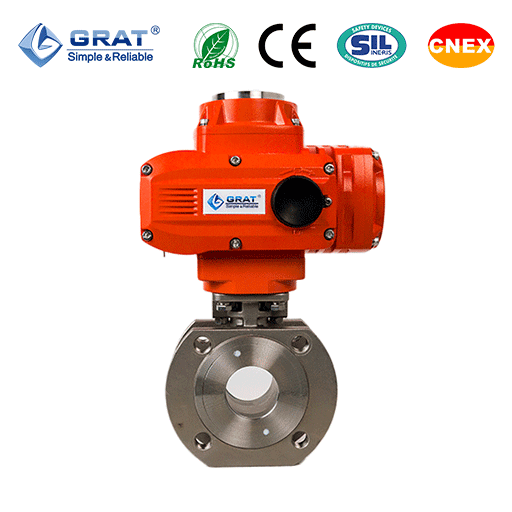

超短法蘭球閥由電動執行器和超短球閥共同組成；產品采用一體化結構，接入三線制單相電即可控制運轉，具有功能強、體積小、輕便、性能可靠、配套簡單、流通能力大等優點。
與普通電動球閥相比具有結構緊湊、體積小、重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。
1. 雙面球形密封功能，可達到零泄漏標準等級。
2. 超短法蘭結構，閥座與端面法蘭距離近，物料滯留少，密封性能優越。和普通電動球閥相比重量大大降低，約為普通電動球閥的50%。結構緊湊、體積小。
3. O型切斷球閥具有優良的切斷性能。
4. 球閥通道形狀有矩形、V形及O形。
工作電源 | AC110V,AC220V，AC380V,DC24V |
公稱通徑 | DN15-200 |
介質溫度 | -20℃ 至+350℃ (+200℃ 特殊密封) |
工作壓力 | PN16 PN25 PN40 PN64 |
控制方式 | 調節或開關控制 |
連接方式 | 法蘭式 |
閥體材質 | WCB、SUS304、SUS316 |
閥芯材質 | SUS304、SUS316 |
閥座材料 | PTFE(常溫)、特制PPL（高溫） |
泄 漏 量 | 符合ANSIB16.104 5級標準 |
密封形式 | 彈性密封、耐高溫對位聚苯 |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、強氧化性介質等 |
防護等級 | IP67 |
設計與制造標準 | GB12237-2007 API 6D |
法蘭標準 | JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239 |
結構長度 | GB12221-2005 |
檢驗標準 | API 598 |

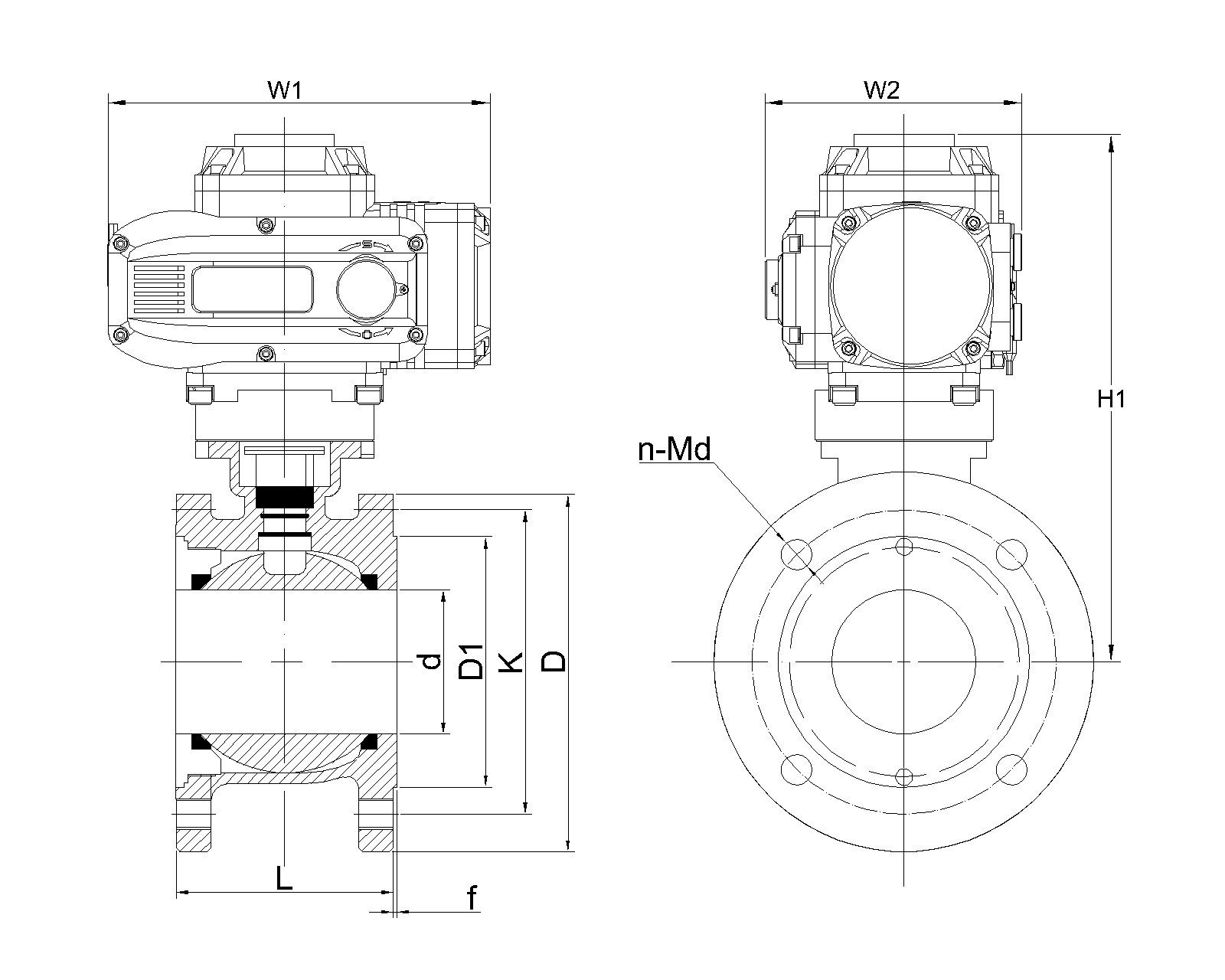

通徑DN | d | D1 | K | D | n-Md | f | L | H1 | W1 | W2 | |
DN15 | 1/2〃 | 15 | 45 | 65 | 95 | 4-M12 | 2 | 35 | 240 | 217 | 150 |
DN20 | 3/4〃 | 19 | 55 | 75 | 105 | 4-M12 | 2 | 38 | 246 | 217 | 150 |
DN25 | 1〃 | 25 | 65 | 85 | 115 | 4-M12 | 2 | 50 | 253 | 217 | 150 |
DN32 | 1-1/4〃 | 28 | 76 | 100 | 140 | 4-M12 | 2 | 50 | 260 | 217 | 150 |
DN40 | 1-1/2〃 | 38 | 83 | 110 | 148 | 4-M16 | 3 | 67 | 270 | 217 | 150 |
DN50 | 2〃 | 49 | 102 | 125 | 156 | 4-M16 | 3 | 72 | 279 | 217 | 150 |
DN65 | 2-1/2〃 | 64 | 120 | 145 | 185 | 4-M16 | 3 | 94 | 325 | 217 | 150 |
DN80 | 3〃 | 73 | 143 | 160 | 200 | 8-M16 | 3 | 120 | 336 | 268 | 180 |
DN100 | 4〃 | 90 | 168 | 180 | 220 | 8-M16 | 3 | 141 | 346 | 268 | 180 |
DN125 | 5〃 | 110 | 185 | 210 | 245 | 8-M16 | 3 | 165 | 421 | 268 | 180 |
DN150 | 6〃 | 145 | 208 | 240 | 277 | 8-M20 | 3 | 225 | 446 | 268 | 180 |
DN200 | 8〃 | 195 | 265 | 395 | 335 | 12-M20 | 3 | 275 | 536 | 268 | 180 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
