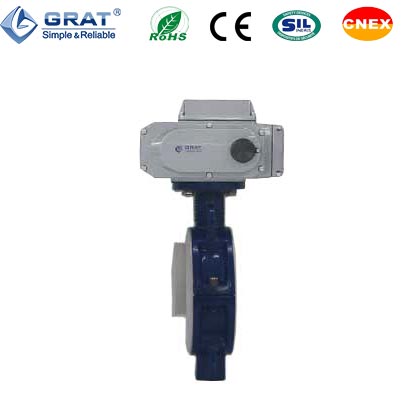

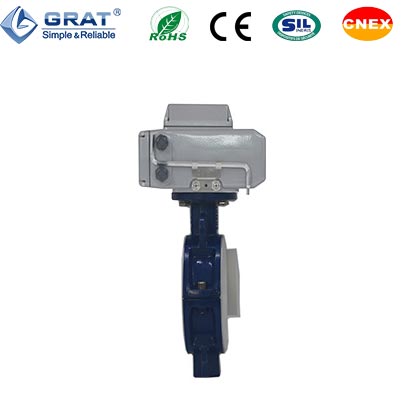

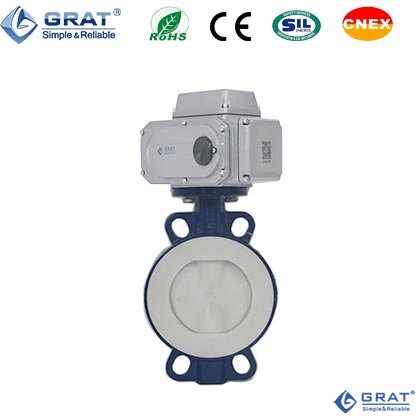

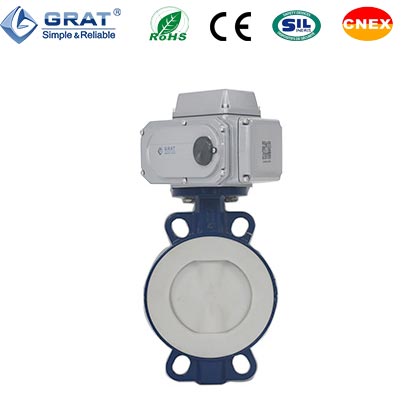

①采用FEP襯里，與液體接觸的過流部件全部為氟塑料，具有很強的防腐性和耐磨性，可適用于任何濃度的酸、堿等介質。是目前防腐設備最理想的選擇。
②唇式彈性的獨特密封副的結構設計，較好的延長了產品的使用壽命。
③PTFE密封材料，耐老化、耐腐蝕，使用壽命長。密封性能可達到零泄漏 。
|
4、DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |  |
 |
5、PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
6、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！ 電動執行器10萬次壽命檢測報告（如右圖） |  |
產品參數
| 工作電源 | AC110VAC220VAC380VDC24V |
| 公稱通徑 | DN40-500 |
| 介質溫度 | -50℃－160℃（無凍結） |
| 工作壓力 | PN1.0～1.6（MPa) |
| 控制方式 | 調節或開關控制 |
| 氣動作用方式 | 單作用(帶彈簧復位)或雙作用 |
| 連接方式 | 對夾式 |
| 閥體材質 | WCB、QT450-10、HT200、HT250 |
| 蝶板材質 | WCB、PTFE |
| 密封圈 | PTFE |
| 執行器材質 | 鑄鋁合金 |
| 適用介質 | 硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。 |
| 設計與制造標準 | GB/T 12238-2008 API 6D |
| 法蘭標準 | JB/T 79-2015、GB/T 9124.1-2019 、 GB/T 9124.2-2019 、ASME B16.5、JIS B2239 |
| 結構長度 | GB/T 12221-2005 |
| 檢驗標準 | API 598 |
中線蝶閥Cv值
|
規格 Size | mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| inch | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" | 48" | |
|
90°開啟時CV Full 90°Open | 135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | 21705 | 27908 | 43116 | 49500 | 68250 | 86375 | 119750 | 187300 | |
1.襯氟電動蝶閥安裝尺寸圖表
設計標準：HG/T 3704；GB/T 26114
法蘭標準：HG/T 20592；GB/T 9119 單位：（mm）
通徑 | L | D | N-ΦD | H1 | H2 | W1 | W2 |
40 | 33 | 115 | 4-Φ16 | 260 | 60 | 196 | 145 |
50 | 43 | 125 | 4-Φ18 | 270 | 70 | 196 | 145 |
65 | 46 | 145 | 4-Φ18 | 283 | 80 | 196 | 145 |
80 | 46 | 160 | 8-Φ18 | 327 | 89 | 255 | 182 |
100 | 52 | 180 | 8-Φ18 | 334 | 105.5 | 255 | 182 |
125 | 56 | 210 | 8-Φ18 | 357 | 121 | 255 | 182 |
150 | 56 | 240 | 8-Φ22 | 372 | 145 | 255 | 182 |
200 | 60 | 295 | 12-Φ22 | 420 | 177 | 255 | 182 |
250 | 66 | 355 | 12-Φ26 | 518 | 205 | 354 | 273 |
300 | 78 | 410 | 12-Φ26 | 535 | 235 | 354 | 273 |
350 | 78 | 470 | 16-Φ26 | 581 | 260 | 354 | 273 |
400 | 102 | 525 | 16-Φ30 | 630 | 299 | 354 | 273 |
450 | 114 | 585 | 20-Φ30 | 682 | 320 | 354 | 273 |
500 | 127 | 650 | 20-Φ33 | 710 | 352.5 | 354 | 273 |
2.對夾式蝶閥適用法蘭
| 規格 | D | D1 | D2 | D3 | D4 | n-Φ | H | f | D5 | b |
| 50 | 165 | 125 | 59 | 52 | 52 | 4-Φ 18 | 20 | 3 | 62 | 8 |
| 65 | 185 | 145 | 122 | 75 | 67 | 4-Φ 18 | 20 | 3 | 78 | 8 |
| 80 | 200 | 160 | 133 | 91 | 82 | 8-Φ 18 | 20 | 3 | 91 | 8 |
| 100 | 220 | 180 | 158 | 110 | 102 | 8-Φ 18 | 22 | 3 | 116 | 8 |
| 125 | 250 | 210 | 184 | 135 | 127 | 8-Φ 18 | 22 | 3 | 142 | 8 |
| 150 | 285 | 240 | 212 | 161 | 152 | 8-Φ 22 | 24 | 3 | 170 | 10 |
| 200 | 340 | 295 | 268 | 221 | 208 | 12-Φ 22 | 26 | 3 | 221 | 10 |
| 250 | 405 | 355 | 320 | 275 | 255 | 12-Φ 26 | 29 | 3 | 275 | 10 |
| 300 | 460 | 410 | 370 | 327 | 308 | 12-Φ 26 | 32 | 4 | 326 | 14 |
| 350 | 520 | 470 | 430 | 379 | 355 | 16-Φ 26 | 34 | 4 | 358 | 14 |
| 400 | 580 | 525 | 482 | 429 | 405 | 16-Φ 30 | 36 | 4 | 409 | 14 |
| 450 | 640 | 585 | 532 | 481 | 455 | 20-Φ 30 | 38 | 4 | 460 | 16 |
| 500 | 715 | 650 | 585 | 532 | 505 | 20-Φ 33 | 42 | 4 | 511 | 16 |
| 600 | 840 | 770 | 685 | 633 | 605 | 20-Φ 36 | 44 | 5 | 613 | 18 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
