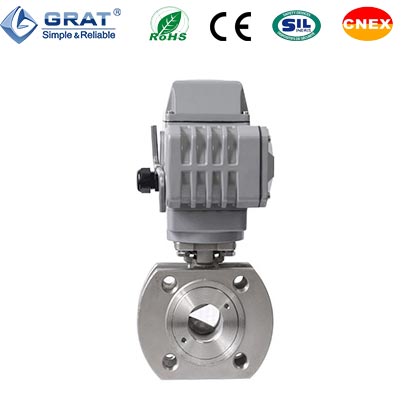

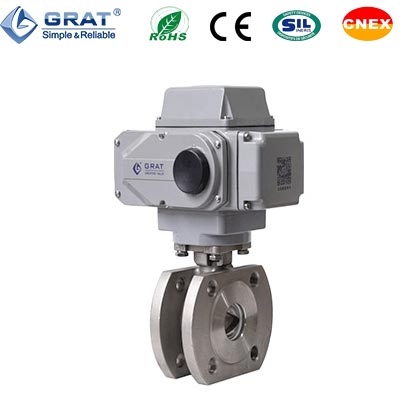

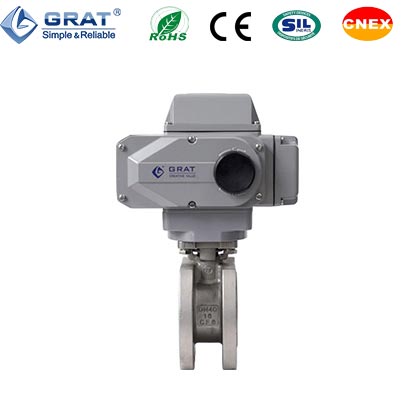

電動V型球閥為電動單元組合儀表中執行單元，可實現比例調節，接收ON-OFF或4-20mAC或1-5VDC的信號進行比例動作的小型、堅固、高精度的電動執行機構，動作靈敏，并采用轉角直接指示和反饋，開關型只需輸入單相電源即可控制運轉、實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥相對轉動產生剪切力，可將纖維切斷，防止卡死。特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。
電動V型球閥卓越的調節性能，使產品廣泛應用于石油化工、精細化工、造紙、冶金、污水處理，鍋爐給水等各種工業領域的高精度調節環節。實現管道中介質流量調節和切斷，以達到生產過程按一定的規范進行。
|
采用超短法蘭距結構，閥座與端
面法蘭距離近，物料滯留少，密 封性能優越。和普通電動球閥相 比重量大大降低，約為普通電動 球閥的50%。結構緊湊、體積小。 |
 |
閥芯確定了閥門的特性，特有的
V型閥芯結構改善了傳統球閥的 控制穩定性問題。使流量通過球 型閥芯V型開口之間的開度得到 精密控制。 |
|
閥座與閥芯之間形成的V型切口，
能夠輕松切斷管道內的各種雜質， 有效保證管路的暢通。 |
V型口角度可定制，滿足更精 |
|
1、DDS開關調試專利技術：
旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！
從原來5步調試到DDS技術的1步到位！我們懂你的煩惱
簡單的一步調試，只需要一個內六角扳手按照你預設的角度
輕松旋轉刻度盤上的調試螺釘到達位置。
DDS開關調試技術專利號：ZL2014 2 0595730.6
|
 |
 |
PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
 |
|
公稱通徑
DN(mm) |
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
100%開度時流量系數CV值（參考）
|
O形
|
24
|
44
|
84
|
122
|
198
|
320
|
443
|
595
|
1096
|
1692
|
2602
|
4212
|
|
矩形
|
8.7
|
13.4
|
20
|
32.6
|
44.3
|
70
|
114
|
134
|
186
|
270
|
462
|
688
|
|
|
V形
|
7.5
|
11
|
17
|
28
|
38
|
60
|
98
|
116
|
155
|
233
|
397
|
595
|
|
|
流量特性
|
J矩形：近似直線；V形（對數）等百分比；O形：快開
|
||||||||||||
| 可調比 | 50:1 100:1 300:1 | ||||||||||||
| 公稱通徑 | DN15-DN200（更大口徑請聯系我公司索取詳細資料） | ||||||||||||
|
公稱壓力
|
PN1.6~6.4MPa
|
||||||||||||
|
連接方式
|
法蘭連接，螺紋連接
|
||||||||||||
|
動作時間
|
15秒30秒(可選)(0-90°)
|
||||||||||||
| 工作電源 | AC110V, AC220V，AC380V，DC24V | ||||||||||||
| 控制信號 | 4～20mA 0～5V | ||||||||||||
| 輸出信號 | 4～20mA 0～5V | ||||||||||||
| 介質溫度 | ≤220℃ | ||||||||||||
| 環境溫度 | ≤60℃ | ||||||||||||
| 流量系數（CV值） | 請下載資料參閱。（可根據客戶要求加工不同的流量系數要求） | ||||||||||||
| 適用介質 | 食品、潤滑脂、纖維狀流體、水、油品、氣體 | ||||||||||||
| 死 區 | 0.3%-3.0%可調 | ||||||||||||
| 重復性錯誤 | 0.5% | ||||||||||||
|
閥體材質
|
鑄鋼（ZG230-450）、不銹鋼（ZG1Cr18Ni9Ti、316、316L）
|
||||||||||||
|
球體材質
|
不銹鋼（ZG1Cr18Ni9Ti、316、316L、A105、304）等
|
||||||||||||
|
閥桿材質
|
不銹鋼（ZG1Cr18Ni9Ti、316、316L）
|
||||||||||||
|
填料材質
|
聚四氟乙烯、柔性石墨
|
||||||||||||
|
密封形式
|
軟密封
|
||||||||||||
|
閥座材質
|
聚四氟乙烯
|
碳纖維強化聚四氟乙烯
|
|||||||||||
|
泄漏率
|
Ⅵ級
|
||||||||||||
| 工作溫度 | N:-40℃-180℃ | M:-40℃-280℃ | |||||||||||
| 制造標準 | GB/T 122387-89 | ||||||||||||
| 法蘭標準 | GB9113-2000、GB17241.6-1998 | ||||||||||||
| 結構長度標準 | GB1221-89 | ||||||||||||
| 檢驗標準 | GB/T 13927-92 | ||||||||||||
|
公稱通徑 |
DN15-DN350（更大口徑敬請聯系我公司索取詳細資料） |
|
公稱壓力 |
PN1.6MPa～PN6.4MPa |
|
連接方式 |
法蘭連接，對夾式連接 |
|
閥座形式 |
PTFE軟密封 |
|
閥體材質 |
SUS304 SUS316 WCB |
|
閥芯材質 |
SUS304 SUS316 WCB |
|
動作時間 |
15秒、30秒（可選）（0-90°） |
|
工作電源 |
AC110V, AC220V，AC380V，DC24V |
|
控制信號 |
4～20mA 0～5V |
|
輸出信號 |
4～20mA 0～5V |
|
工作壓力 |
PN1.6Mpa PN2.5Mpa PN6.4Mpa |
|
介質溫度 |
≤220℃ |
|
環境溫度 |
≤60℃ |
|
適用介質 |
食品、潤滑脂、纖維狀流體、水、油品、氣體 |
|
死 區 |
0.3%-3.0%可調 |
|
規格 Size |
DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| inch | 1" | 1.25" | 1.5" | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | |
| CV值 | 36 | 56 | 94 | 152 | 262 | 358 | 540 | 906 | 1424 | 2176 | 3532 | 5732 | 8245 | 10651 | 12878 | 16343 | |
1.對夾式電動V型調節閥外形圖和連接尺寸：
| 通徑DN(mm) | 直徑英寸 | A | ΦD | H1 | H2 | H | W1 | W2 |
| 15 | 1/2" | 62 | 54 | 74 | 75 | 390 | 196 | 145 |
| 20 | 3/4" | 62 | 54 | 74 | 75 | 390 | 196 | 145 |
| 25 | 1" | 62 | 54 | 74 | 75 | 390 | 196 | 145 |
| 32 | 1-1/4" | 62 | 78 | 80 | 75 | 400 | 196 | 145 |
| 40 | 1-1/2" | 62 | 82 | 85 | 75 | 405 | 196 | 145 |
| 50 | 2" | 75 | 100 | 87 | 95 | 430 | 196 | 145 |
| 65 | 2-1/2" | 80 | 120 | 105 | 115 | 460 | 196 | 145 |
| 80 | 3" | 100 | 131 | 115 | 125 | 520 | 255 | 182 |
| 100 | 4" | 115 | 158 | 125 | 125 | 530 | 255 | 182 |
| 125 | 5" | 130 | 180 | 140 | 155 | 570 | 255 | 182 |
| 150 | 6" | 160 | 216 | 153 | 165 | 600 | 255 | 182 |
| 200 | 8" | 200 | 260 | 200 | 195 | 680 | 255 | 182 |
| 250 | 10" | 240 | 325 | 225 | 225 | 730 | 255 | 182 |
|
壓力測試：閥體水壓測試壓力為最大工作壓力的1.5倍，密封測試壓力為最大工作壓力的1.1倍。 測試介質：水 |
||||||||
1、電動V型球閥(超短法蘭)外形圖和連接尺寸：
2、電動V型球閥(超短法蘭)國標安裝尺寸
設計標準：GB/T12237-2007
法蘭標準：GB/T9113-2010 國標單位：（mm）
|
通徑DN |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
W2 | |
|
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
35
|
210
|
196
|
145 |
|
DN20
|
3/4〃
|
19
|
55
|
75
|
105
|
4-M12
|
2
|
38
|
216
|
196
|
145 |
|
DN25
|
1〃
|
25
|
65
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
145 |
|
DN32
|
1-1/4〃
|
28
|
76
|
100
|
140
|
4-M16
|
2
|
50
|
230
|
196
|
145 |
|
DN40
|
1-1/2〃
|
38
|
83
|
110
|
148
|
4-M16
|
3
|
67
|
240
|
196
|
145 |
|
DN50
|
2〃
|
49
|
102
|
125
|
156
|
4-M16
|
3
|
72
|
250
|
196
|
145 |
|
DN65
|
2-1/2〃
|
64
|
120
|
145
|
185
|
4-M16
|
3
|
94
|
298
|
255
|
182 |
|
DN80
|
3〃
|
73
|
143
|
160
|
200
|
8-M16
|
3
|
120
|
312
|
255
|
182 |
|
DN100
|
4〃
|
90
|
168
|
180
|
220
|
8-M16
|
3
|
141
|
322
|
255
|
182 |
|
DN125
|
5〃
|
110
|
185
|
210
|
245
|
8-M16
|
3
|
165
|
397
|
255
|
182 |
|
DN150
|
6〃
|
145
|
208
|
240
|
277
|
8-M20
|
3
|
225
|
422
|
255
|
182 |
|
DN200
|
8〃
|
195
|
265
|
395
|
335
|
12-M20
|
3
|
275
|
512
|
255
|
182 |
3、電動V型球閥(超短法蘭)德標安裝尺寸
設計標準：DIN3375/1，2，EN12516-1
法蘭標準：DIN EN1092-1 PN10-PN40 德標單位：（mm）
|
通徑 |
d
|
D1
|
K
|
D
|
n-Md
|
f
|
L
|
H
|
W
|
W2 | |
|
DN15
|
1/2〃
|
15
|
45
|
65
|
95
|
4-M12
|
2
|
44
|
220
|
196
|
145 |
|
DN20
|
3/4〃
|
20
|
58
|
75
|
105
|
4-M12
|
2
|
44
|
220
|
196
|
145 |
|
DN25
|
1〃
|
25
|
68
|
85
|
115
|
4-M12
|
2
|
50
|
223
|
196
|
145 |
|
DN32
|
1-1/4〃
|
32
|
78
|
100
|
140
|
4-M16
|
2
|
60
|
237
|
196
|
145 |
|
DN40
|
1-1/2〃
|
38
|
88
|
110
|
150
|
4-M16
|
3
|
65
|
244
|
196
|
145 |
|
DN50
|
2〃
|
49
|
102
|
125
|
165
|
4-M16
|
3
|
80
|
245
|
196
|
145 |
|
DN65
|
2-1/2〃
|
62
|
122
|
145
|
185
|
4-M16
|
3
|
110
|
306
|
255
|
182 |
|
DN80
|
3〃
|
74
|
138
|
160
|
200
|
8-M16
|
3
|
120
|
326
|
255
|
182 |
|
DN100
|
4〃
|
100
|
158
|
180
|
220
|
8-M16
|
3
|
152
|
338
|
255
|
182 |
|
DN125
|
5〃
|
118
|
188
|
210
|
250
|
8-M16
|
3
|
180
|
363
|
255
|
182 |
|
DN150
|
6〃
|
150
|
212
|
240
|
285
|
8-M20
|
3
|
232
|
396.5
|
255
|
182 |
4、電動V型球閥(長法蘭)外形圖和連接尺寸
5、電動V型球閥(長法蘭)國標安裝尺寸
設計標準：GB/T12237-2007
法蘭標準：HG/T20592 單位：（mm）
|
通徑（DN）
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
i
|
H
|
W
|
|
|
mm
|
in
|
|||||||||
|
15
|
1/2'
|
130
|
95
|
65
|
45
|
4-14
|
14
|
2
|
209
|
196
|
|
20
|
3/4'
|
130
|
105
|
75
|
55
|
4-14
|
16
|
2
|
211
|
196
|
|
25
|
1'
|
142
|
113
|
85
|
65
|
4-14
|
18
|
2
|
218.5
|
196
|
|
32
|
1-1/4'
|
165
|
140
|
100
|
78
|
4-18
|
18
|
2
|
233
|
196
|
|
40
|
1-1/2'
|
165
|
150
|
110
|
85
|
4-18
|
18
|
2
|
234
|
196
|
|
50
|
2'
|
203
|
165
|
125
|
100
|
4-18
|
20
|
2
|
248
|
196
|
|
65
|
2-1/2'
|
222
|
185
|
145
|
120
|
8-18
|
20
|
2
|
294
|
255
|
|
80
|
3'
|
241
|
200
|
160
|
135
|
8-18
|
21
|
2
|
320
|
255
|
|
100
|
4'
|
305
|
220
|
180
|
155
|
8-18
|
22
|
2
|
339
|
255
|
|
125
|
5'
|
356
|
250
|
210
|
184
|
8-18
|
22
|
3
|
392
|
255
|
|
150
|
6'
|
394
|
285
|
240
|
210
|
8-23
|
24
|
3
|
402
|
255
|
|
200
|
8'
|
457
|
340
|
295
|
265
|
12-23
|
26
|
3
|
467
|
255
|
6、電動V型球閥與管道的安裝示意圖
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
