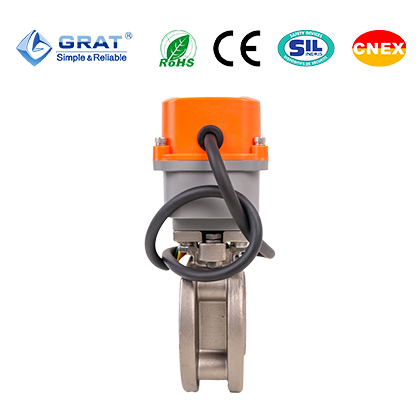

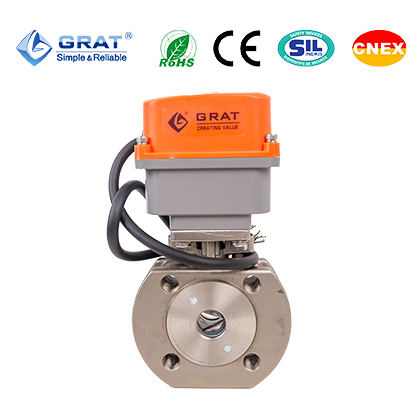

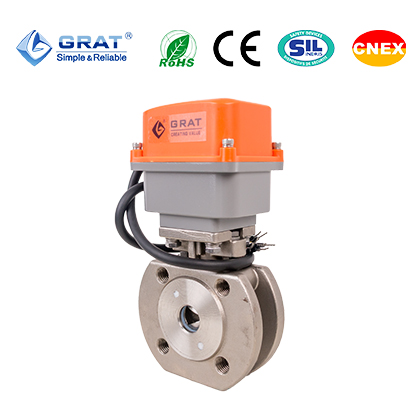

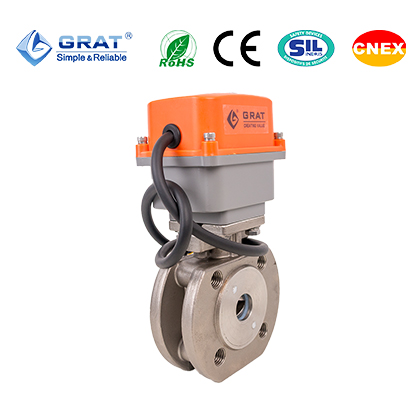

超短法蘭調節球閥由電動執行器和超短球閥共同組成；產品采用一體化結構，接入三線制單相電即可控制運轉，具有功能強、體積小、輕便、性能可靠、配套簡單、流通能力大等優點。
與普通電動球閥相比具有結構緊湊、體積小、重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。
適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。
1. 雙面球形密封功能，可達到零泄漏標準等級。
2. 超短法蘭結構，閥座與端面法蘭距離近，物料滯留少，密封性能優越。和普通電動球閥相比重量大大降低，約為普通電動球閥的50%。結構緊湊、體積小。
3. O型切斷球閥具有優良的切斷性能。
4. 球閥通道形狀有矩形、V形及O形。
工作電源 | AC220V，DC24V |
公稱通徑 | DN15-40 |
介質溫度 | -20℃ 至+350℃ (+200℃ 特殊密封) |
工作壓力 | PN10 PN16 |
控制方式 | 調節或開關控制 |
連接方式 | 法蘭式 |
閥體材質 | WCB、SUS304、SUS316 |
閥芯材質 | SUS304、SUS316 |
閥座材料 | PTFE(常溫)、特制PPL（高溫） |
泄 漏 量 | 符合ANSIB16.104 5級標準 |
密封形式 | 彈性密封、耐高溫對位聚苯 |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、強氧化性介質等 |
防護等級 | IP66 |
設計與制造標準 | GB12237-2007 API 6D |
法蘭標準 | JB/T 79-2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2239 |
結構長度 | GB12221-2005 |
檢驗標準 | API 598 |

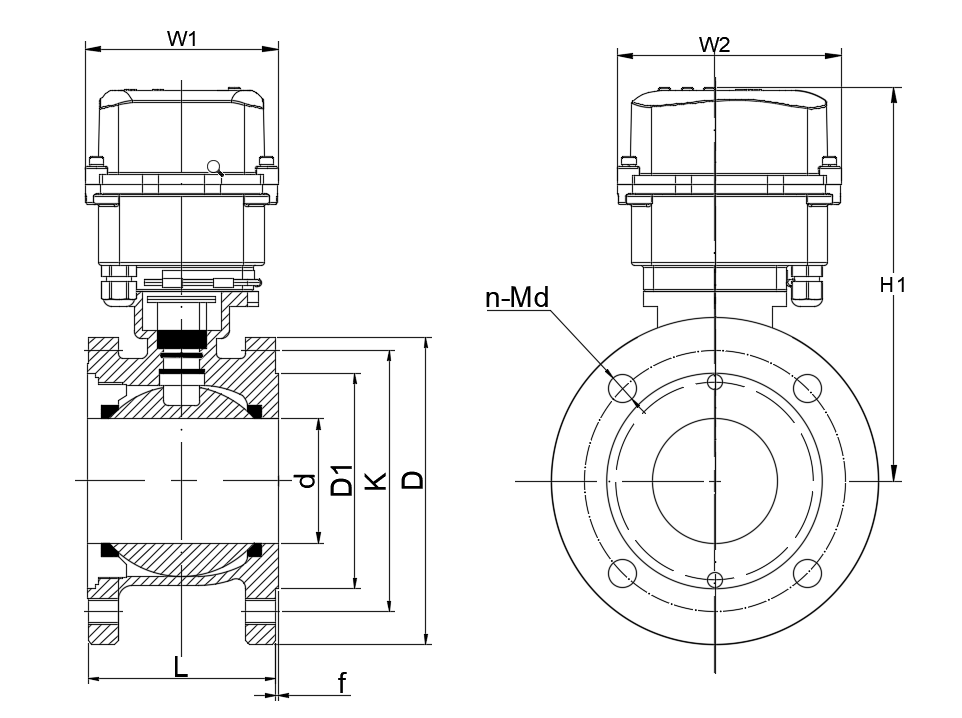

通徑DN mm in | d | D1 | K | D | n-Md | f | L | H | W1 | W2 | |
DN15 | 1/2〃 | 15 | 45 | 65 | 95 | 4-M12 | 2 | 35 | 137.5 | 68.5 | 88.5 |
DN20 | 3/4〃 | 19 | 55 | 75 | 105 | 4-M12 | 2 | 38 | 143.5 | 68.5 | 88.5 |
DN25 | 1〃 | 25 | 65 | 85 | 115 | 4-M12 | 2 | 50 | 165 | 98 | 108 |
DN32 | 1 1/4〃 | 28 | 76 | 100 | 140 | 4-M12 | 2 | 50 | 172 | 93 | 108 |
DN40 | 1 1/2〃 | 38 | 83 | 110 | 148 | 4-M16 | 3 | 67 | 182 | 93 | 108 |
