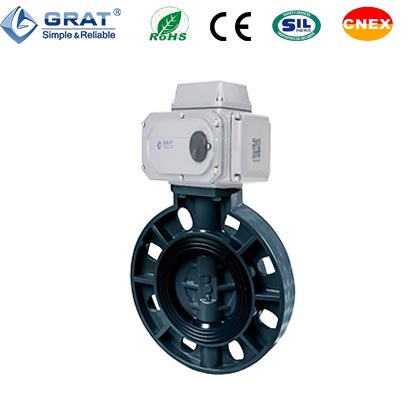

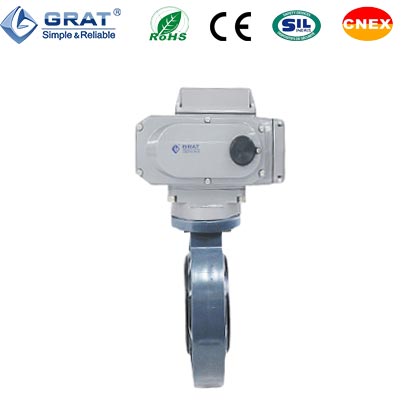

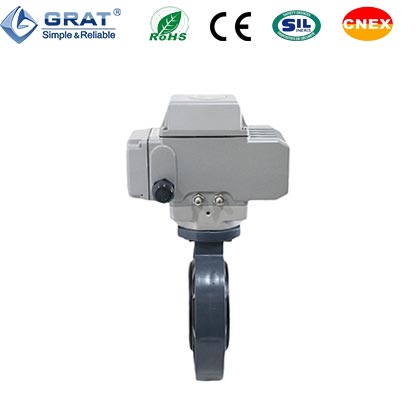

1、DDS開關調試專利技術： 旋轉刻度盤頂部旋鈕即可輕松完成電動執行機構與閥門連接后的電氣、機械位置校準調試！ 從原來5步調試到DDS技術的1步到位！我們懂你的煩惱 簡單的一步調試，只需要一個內六角扳手按照你預設的角度 輕松旋轉刻度盤上的調試螺釘?shù)竭_(dá)位置。 DDS開關調試技術專利號：ZL2014 2 0595730.6 |
 |
 |
2、PPD專利定位技術： 定位精度提高5倍達到±0.1%，電位器使用壽命提高2倍達到100萬次。 PPD專利定位技術專利號：ZL2010 2 0225919.8 |
|
3、超過10萬次的現場無故障運轉壽命，讓您的系統運轉可靠無憂！
電動執行器10萬次壽命檢測報告（如右圖） |
 |
4、材質衛生無毒，符合國家衛生標準。耐磨損、易拆卸、維護簡單等特點，被應用于多個領域。
5、輕便UPVC材料的比重只有鑄鐵的 1/10，運輸，安裝簡易，降低成本。
6、采用UPVC材料具有優良的抗酸堿性能，使用壽命比其它管道系統均有很大的延長。
7、耐化學腐蝕性能不能燃燒，也不助燃，沒有消防顧慮。
8、極佳的強度和韌性，管壁平潔光滑，污垢不易附著在平滑管壁。阻力小，流率高。
| 工作電源 | AC110VAC220V，AC380VDC24V |
| 公稱通徑 | DN50-400 |
| 介質溫度 | -15℃－60℃（無凍結） |
| 公稱壓力 | 1.0Mpa |
| 控制方式 | 調節或開關控制 |
| 保護裝置 | 過熱保護 |
| 連接方式 | 對夾式 |
| 閥體材質 | UPVC |
| 密封材質 | PTFE、EPDM |
| 執行器材質 | 鑄鋁合金 |
| 適用介質 | 水、空氣、油類、腐蝕性化學液體 |
| 防護等級 | IP67 |
| 安裝方式 |
任意角度安裝 （為延長壽命最好水平或垂直安裝） |
| 設計與制造標準 | GB/T 12238-2008、API 6D |
| 結構長度 | GB/T 12221-2005 |
| 檢驗標準 | JB/T 9092-1999、API 598 |
|
規格 Size |
mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| inch | 2" | 2.5" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | |
|
90°開啟時CV Full 90°Open |
135 | 220 | 302 | 600 | 1022 | 1579 | 3136 | 5340 | 8250 | 11917 | 16388 | |
1.UPVC電動蝶閥安裝尺寸圖表
| DN | D1 | D2 | D3 | T | N-ΦD | W1 | W2 | H1 |
| 50 | 160 | 125 | 51 | 42 | 4-Φ18 | 196 | 145 | 256 |
| 65 | 180 | 145 | 66 | 47 | 4-Φ18 | 196 | 145 | 270 |
| 80 | 200 | 160 | 79 | 45 | 8-Φ18 | 196 | 145 | 286 |
| 100 | 220 | 178 | 98.5 | 55 | 8-Φ18 | 196 | 145 | 306 |
| 125 | 254 | 210 | 125 | 65 | 8-Φ18 | 196 | 145 | 318 |
| 150 | 288 | 240 | 148 | 75 | 8-Φ22 | 196 | 145 | 334 |
| 200 | 340 | 295 | 201 | 85 | 8-Φ24 | 255 | 182 | 407 |
| 250 | 395 | 350 | 245.5 | 110 | 12-Φ24 | 255 | 182 | 442 |
| 300 | 440 | 400 | 291.5 | 115 | 12-Φ21 | 255 | 182 | 487 |
| 350 | 510 | 460 | 340 | 127 | 16-Φ21 | 255 | 182 | 509 |
| 400 | 570 | 515 | 399 | 140 | 16-Φ30 | 354 | 273 | 580 |
2.對夾式蝶閥適用法蘭
| 規格 | D | D1 | D2 | D3 | D4 | n-Φ | H | f | D5 | b |
| 50 | 165 | 125 | 59 | 52 | 52 | 4-Φ 18 | 20 | 3 | 62 | 8 |
| 65 | 185 | 145 | 122 | 75 | 67 | 4-Φ 18 | 20 | 3 | 78 | 8 |
| 80 | 200 | 160 | 133 | 91 | 82 | 8-Φ 18 | 20 | 3 | 91 | 8 |
| 100 | 220 | 180 | 158 | 110 | 102 | 8-Φ 18 | 22 | 3 | 116 | 8 |
| 125 | 250 | 210 | 184 | 135 | 127 | 8-Φ 18 | 22 | 3 | 142 | 8 |
| 150 | 285 | 240 | 212 | 161 | 152 | 8-Φ 22 | 24 | 3 | 170 | 10 |
| 200 | 340 | 295 | 268 | 221 | 208 | 12-Φ 22 | 26 | 3 | 221 | 10 |
| 250 | 405 | 355 | 320 | 275 | 255 | 12-Φ 26 | 29 | 3 | 275 | 10 |
| 300 | 460 | 410 | 370 | 327 | 308 | 12-Φ 26 | 32 | 4 | 326 | 14 |
| 350 | 520 | 470 | 430 | 379 | 355 | 16-Φ 26 | 34 | 4 | 358 | 14 |
| 400 | 580 | 525 | 482 | 429 | 405 | 16-Φ 30 | 36 | 4 | 409 | 14 |
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
開關動作模式：通過交流開 關量實現開啟，關閉操作，
并輸出一組只是全開，全閉 的有源位置信號。 | S |
| 點擊查看 |
開關動作模式：輸出無源觸 點信號。 結構：帶兩個中間位置開關。 | MS |
| 點擊查看 |
開關動作模式：輸出 0～1000Ω反饋信號。
結構：帶500Ω或1KΩ電位 器。 | PIU |
| 點擊查看 |
開關動作模式：通過開關電
路控制閥門開啟角度與電位
器阻值對應，并同時實現中 間位置控制功能。
結構：帶電位器和中間位置 開關。 | SP |
| 點擊查看 |
開關動作模式：輸出4～ 20mA閥位反饋信號。 結構：帶1KΩ電位器和R/I變
換器。 | CPT |
| 點擊查看 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 | PCU |  | 點擊查看 |
|
通過外部直流電源向電路輸 出直流開關量控制開啟， 關閉程序，并輸出一組對應 全開，全閉位置的無源觸點 信號。 | G |  | 點擊查看 |
| 通過外部直流電源向電路輸出模擬量信號控制開啟，關閉程序，并輸出一組對應全開，全閉位置的模擬量信號。 | PCU-DC24 |  | |
|
通過外部三相電源倒相電路 輸出三相交流開關量控制開 啟，關閉操作并輸出一組對 應全開，全閉位置的無源觸 點信號。 | H |  | 點擊查看 |
| 數字模塊-DC-電路圖 | DC |  | |
| 數字模塊-AC-電路圖 | AC |  |
