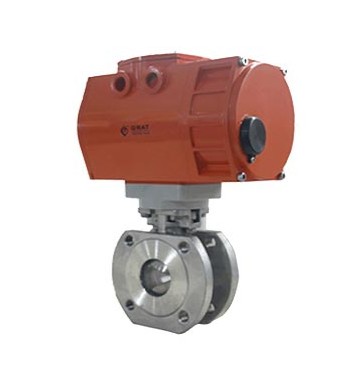

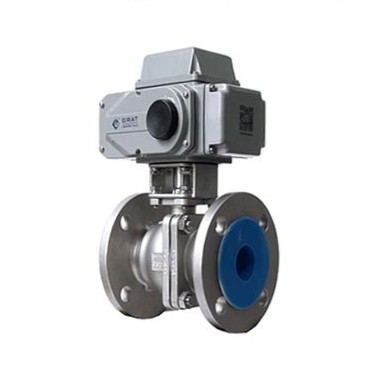

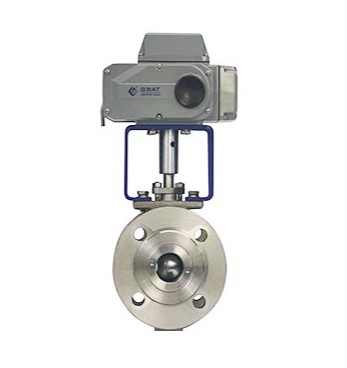

角行程電動調節閥主要由角行程電動執行機構和球閥兩部分組成。電動執行機構負責接收/反饋控制信號，同時將電能轉化為機械能，并通過控制信號以驅動球閥的開閉。球閥部分則通過閥芯的旋轉來實現流體的通斷和調節。
電動調節球閥的工作原理、優點及應用場景
一、工作原理

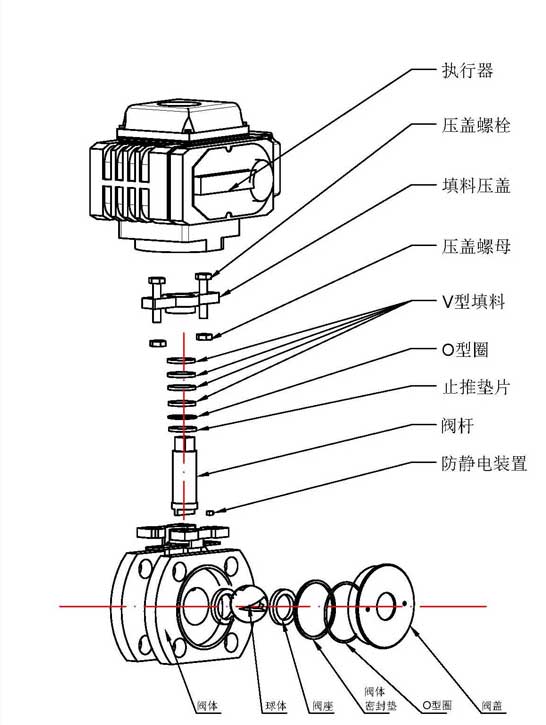

電動調節球閥主要由電動執行機構和球閥本體兩部分組成。其工作原理如下：
控制信號接收與轉換：
電動執行機構接收來自外部控制系統的控制信號，如4-20mA/0-10V/1-5V等的模擬量信號。內部電路將這些信號轉換為電機可識別的驅動信號。
電機驅動與減速：
電機根據驅動信號開始工作，通過減速機構將高速旋轉轉化為低速大扭矩的動力。用于驅動球閥的閥桿進行旋轉。
球閥開閉與流量調節：
閥桿與球閥的閥球相連，電機的旋轉運動通過閥桿傳遞給閥球。閥球的旋轉角度決定了閥門的開度，從而實現對流體流量的精確控制。閥門全開時，閥球與管道軸線平行，流體順暢通過；閥門關閉時，閥球與管道軸線垂直，流體被截斷。
反饋機制：
電動調節球閥通常配備有位置指示機構和反饋裝置，能夠?qū)崟r監測閥門的開度，并將這些信息反饋給控制系統。控制系統根據反饋信息進行相應的調整和優化，確保閥門的精確控制。
二、優點
電動調節球閥具有以下優點：
精確控制：通過控制系統和反饋機制，可以實現對閥門開度和流體流量的精確控制。
高可靠性：采用電動執行機構，具有高可靠性和穩定性，可以長時間連續運行。
適應性強：適應不同介質和工況，如液體、氣體和蒸汽等。
節能環保：可以根據實際需求精確控制流量，節省能源消耗，減少對環境的影響。

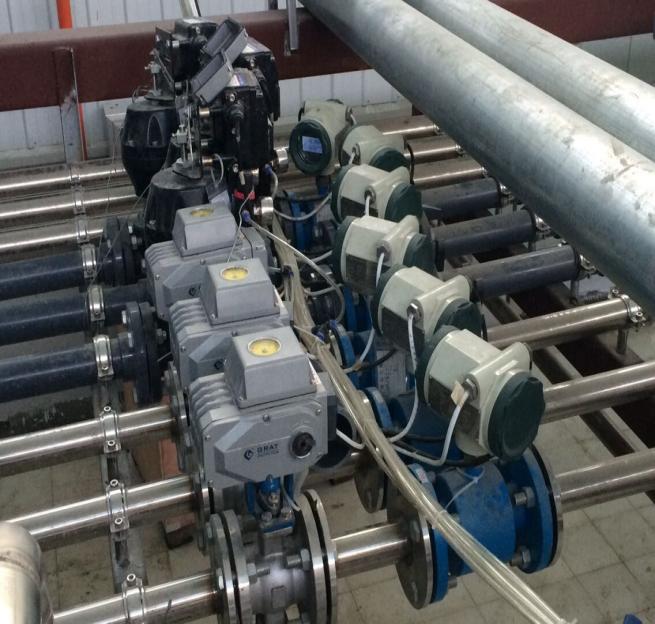

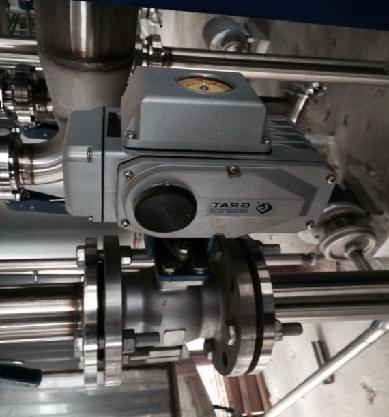

三、應用場景
電動調節球閥由于其獨特的優點，被廣泛應用于以下場景：

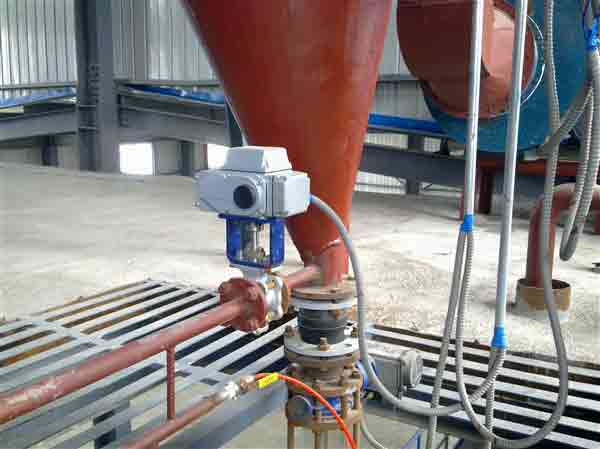

工業自控系統：如電力、石油、冶金、化工等領域，需要對流體介質進行精確控制和調節。

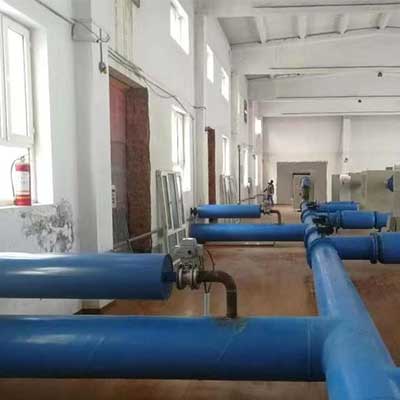

2.水處理/環保領域：在供水、排水、污水處理等水處理設備中，用于控制水流的流量和壓力。
3.其他領域：如食品、藥品等領域，需要高精度控制流體介質的情況。
綜上所述，電動調節球閥以其獨特的工作原理、優點和廣泛的應用場景，在現代工業自動化系統中發揮著重要作用。
