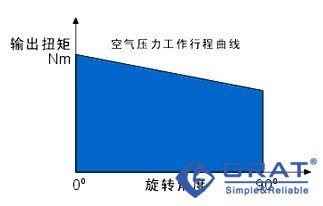

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針?lè)较蛐D(zhuǎn)。

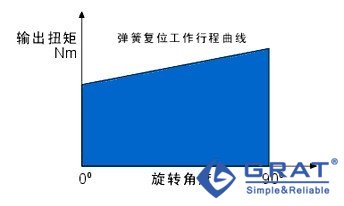

在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針?lè)较蛐D(zhuǎn)。(如果把活塞相對反方向安裝，彈簧復位時輸出軸變?yōu)榉聪蛐D(zhuǎn)，即為單作用反轉)
工作技術條件：
1.工作介質：干燥或潤滑的空氣或無腐蝕性氣體，介質中雜質微粒小于30μm。
2.氣源壓力：2.5～8巴。
3.介質環境溫度：-20℃～+80℃。
4.行程調節：0°和90°兩個位置有±5°調節范圍。
5.使用場合：室內或室外。
