從事管道方面工作的朋友在工作中一定對管件的各種口徑爛熟于胸，但管徑中Dn、De、D、d、Φ這些專用符號的含義和區別你真的了解嗎？我們就一起來看看它們各指示什么？
1
De
2
D
De：是指管道外徑，PPR、PE管、聚丙烯管 外徑 ,一般采用De標注的，均需要標注成外徑X壁厚的形式。
D：是指管道內徑。
3
d
4
Φ
d：指的是混凝土管公稱直徑 ，鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）
Φ：指的是無縫鋼管的公稱直徑，也可表示管材的外徑，但此時應在其后一般乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，Φ可省略。
管徑DN與De的差別有哪些？

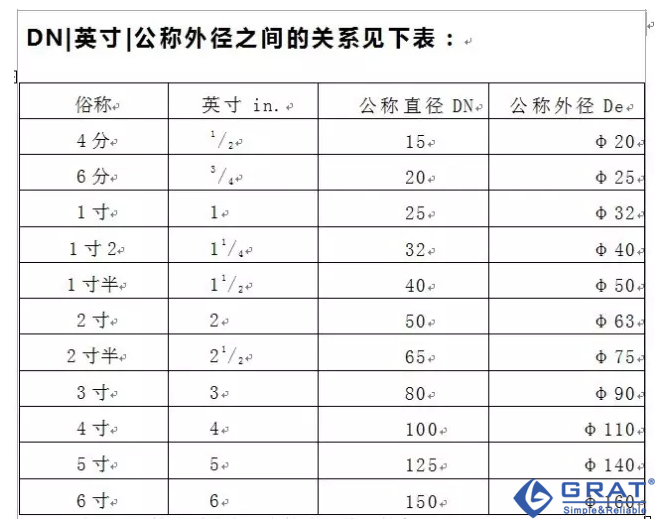

DN 是指管道的公稱直徑，注意：這既不是外徑也不是內徑；應該與管道工程發展初期與英制單位有關；通常用來描述鍍鋅鋼管，它與英制單位的對應關系如下：4分 管：4/8英寸：DN15； 6分管：6/8英寸：DN20； 1寸管：1英寸：DN25； 寸二管：1又1/4英寸：DN32；
寸半管：1又1/2英寸：DN40；
兩寸管：2英寸：DN50；
三寸管：3英寸：DN80（很多地方也標為DN75）；
四寸管：4英寸：DN100；
De主要是指管道外徑，一般采用De標注的，均需要標注成外徑X壁厚的形式；主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：
DN20 De25×2.5mm
DN25 De32×3mm
DN32 De40×4mm
DN40 De50×4mm
我 們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道；但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程 中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。
兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。其他連接方式就用得很少了。
鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。
