套筒閥
通常所說的“頂進”式閥門或套筒閥，具有閥內件容易拆卸的優點。圖9表示一個典型的不平衡式單座閥內件套筒閥。這種類型的閥門常常有流線型的閥體通道，以增加流通能力。閥內零件常常稱為“可快速更換的閥內件”在拆去上閥蓋之后就可以取出內件，因為內部沒有螺紋。各種套筒閥的結構特點是：把含有石棉或聚四氟乙烯填料的撓性金屬墊片放在閥座環和閥體之間。這種墊片也被套筒壓住并做為上閥蓋和閥座環之間的襯墊。
套筒和閥座環有時設計成一體。閥芯則采取平盤式，流量特性取決于窗孔的形狀，窗孔通常在套筒四周鑄成。

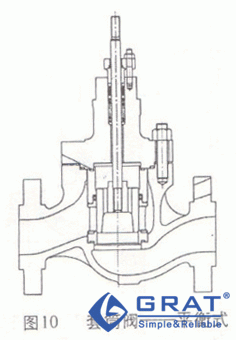

閥芯也可以制成有內孔道的空心柱塞，使流體壓力能穿過閥芯，在靠近活塞頂端的槽中裝有～個滑動密封墊，在閥芯上部封住閥的出口。圖10表示的這種平衡結構有助于抵消作用在閥芯上的流體靜壓力，導致所需的執行機構推力大為減小。但是，和雙座閥一樣，閥座的泄漏量有明顯的增加。
前面說過，套筒閥的最大優點便于維修。如果需要，可以更換閥內件，不必從管道上拆下閥體。
圖I1說明了不平衡式套筒閥的改進變化，這里，閥座環內表面有一定的形狀，配以盤式閥芯就形成一種等百分比的流量特性，并可以倒轉180°，把“故障時打開”變為“故障時關閉”的作用方向。這種閥僅僅是閥桿導向，用于漿液時這是一個優點。
