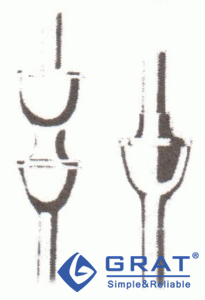

（a）柱塞形
左：雙座 右：單座
單座，等于和大于1英寸。雙座，等
于和大于1英寸。特性：線性、拋物
線，等百分比。頂部導向、頂部和底
部導向、套筒導向。在夾帶固定體顆
粒的場合使用比V形口閥芯好。供高
壓的劇烈負荷變化的場合使用。
（b）實心V形窗口
左：雙座 右：單座
尺寸等于和大于1英寸。特性：等百分比。頂部
和底導向?？烧{范圍50：1。流向自下而上的
穩定性比柱塞式閥芯好，不同流向之間的CV值
的羞異小。最好不要用于夾帶固體顆粒的場合。
供高壓的適度負荷變化的場合使用及劇烈的負
荷變化達到100磅/英寸2(7bar)左右壓差。
（c）V形窗口
左：雙座 右：單座
尺寸等于和大于1英寸。特性：改良的拋物線和等百
分比。閥口導向。圓筒形側緣是空心的。中等的壓降 達100磅/英寸2(7bar)。也可用于三通閥。在閥芯
閥座接合面上可以采用O形環密封。最好不要用于夾
帶固體顆粒的場合。在大流量下可能產生高的閥桿轉
矩。
（d）平閥座-快開式
左：閥口導向 中：雙座，頂部和底部導向
右：單座，頂部和底部導向
可作成所有的尺寸。行程短。特性：快開。在閥芯上可采
用軟密封。可用于100〞以下的壓差范圍。附加一個很短的
突出部分以防止在較高的壓差下應用時產生猛烈的撞擊。
（e）平閥座-快開式
上部和下部的形狀是不同的，
用以減少流體的動態不平衡力。
（f）錐形閥座環和稅邊的閥芯
尺寸到1.5英寸。閥芯在錐形閥座環中
的作用像銳孔板，它賦予流量特性。
（g）帶多重孔的滑動閘板
帶多重孔的滑動閘板（參閱非直通
閥的閥內件部分）。
