流體的動力作用有幾種類型閥芯上的情況示于圖1-圖6中，圖中給出的曲線，表示在壓力降維持恒定及閥門開啟時，力與軸線平行地作用在閥芯上。對于V形口閥芯，力大小的變化比柱塞式閥芯的變化小；雙座閥力大小的變化比單座閥的變化小。V形口閥芯力大小的變化比柱塞式閥芯小的原因是由于V形口閥芯下游和最小收縮區之間的力不同，作用在閥芯表面的較小的面積上。

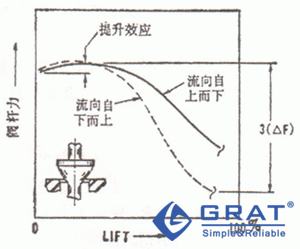

圖1-1 拋物線閥芯
力作用于相同的方向，除了靠近閥座的提升影響，這
種情況也發生于自下而下流動，由于最小收縮斷面影
響閥座接合面下游的流動。自上而下流動具有更平緩
的變化(dF/dL)，然而在靠近閥座時將產生振動。閥
門突然打開時的提升效應，對于自上而下流動的閥門，
暴露更多的面積給上游壓力，引起力的增大。窄的閥
座密封面及最小的過剩閥芯直徑可以減小這種影響。
圖1-2 V形口閥芯
自上而下流動的力，其方向是恒定的，(dF/dL)變
化更平緩，賦予閥芯更高的穩定性。V形口閥芯的
力隨行程而變化，與拋物線閥芯比，約為1/3。

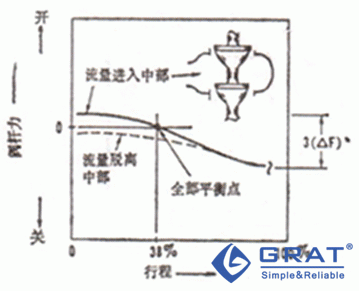

圖1-3 雙座拋物線閥芯 (a)
在圖a中完全平衡關閉是得不到的，因為上部的閥座孔大于下部的閥座孔，以
便下閥芯穿過。注意，力隨行程的變化比圖1-1中的單座閥更小些。流量進入
中心減低了猛烈的撞擊，但是高流量可能使閥芯彎曲，引起摩擦損傷閥桿的導
向支承面。流量脫離中心，不改變閥桿力隨行程而變化的方向，應當提供一個穩定的閥芯。
圖1-3 雙座拋物線閥芯 (b)
在圖b中，閥芯的上部和下部柱塞采用不同的外形，可以減少動力不平衡的程度。
實際的實驗業已表明，這種方法應用于4英寸的閥門，把力減少到10%。

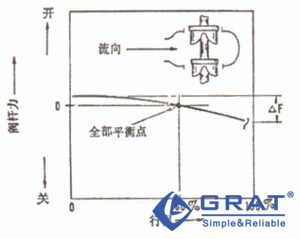

圖1-4 雙座拋物線閥芯 (b)
力的變化為雙座柱塞式閥芯的1/3（圖1-3(a)），
但不改變方向，然而(dF/dL)的變化是極緩
的。

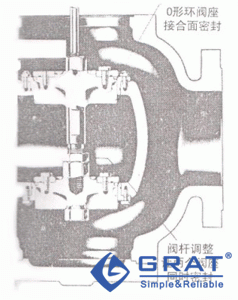

圖1-5 靜平衡的雙座閥
有些雙座氣體減壓閥具有側進到兩個閥座之間的閥體內
壁，以致采用兩塊閥芯，當關閉時閥座口可以完全平衡。
圖1-6 在圓錐形閥座環中的銳邊閥芯
注：60%開度以前，閥桿國是恒定的。
這種結構使沿著節流表面的流體間隙減至最小，它降低
了在這個區域中的壓力恢復。氣蝕發生在下游側，即使
有也是很小的，閥門節流的穩定性得到改善。
