套筒導向平衡式閥內件如圖1-1所示,由通過閥芯的平衡孔使其前后的壓力得到平衡。閥芯根據閥內件的結構,按下述的方式之一制成,活塞環密封;在套筒內壁的上部分滑動密封;或者當關閉閥座時,在常規閥座孔接合面上和套筒上部的密封面(用于全部金屬結構)上同時構成兩道密封。對于后者,閥芯與套筒在節流時構成緊滑配合,所以,由于壓差作用在閥芯下而產生的向上推力實際上是被消除了。對于流體自上而下地流動,這種力不會促使閥芯猛勁地把它關上,也不能起到維持它關閉的作用。

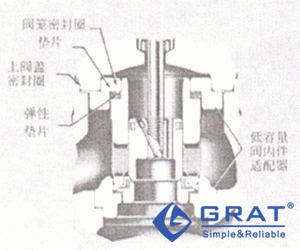

圖1-1(a) 減小流通口的結構
注意閥芯上的壓力平衡孔,為了嚴密關閉,在閥和套
筒的筒體之間建立平衡和密封。減小流通口的結構如
圖中說明的,使用一個較小的套筒和閥芯,帶轉換的
部件,以便與全通道口的閥體配合使用。
圖1-1(b) 雙重密封系統
節流密封是泄漏量較
小的活塞環,關閉密封
是一個彈性材料的帶
唇邊的密封件,以達到
氣泡嚴密級關閉。
圖1-1(c) 金屬“K”密封平衡式閥門結構
當套筒在閥座孔上接觸閥座接合面,"K"密封受
力。節流密封不受磨損,由閥體上的臺階托住套
筒,在-320~1050°F范圍中使用,允許閥體和
套筒之間的溫差膨脹。
