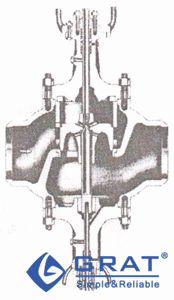

大型的套筒導向平衡式控制閥的結構和應用示于圖1-1. 1-2. 1-3. 1-4和1-5中，圖1-1為大型平衡式閥門的內部和外部視圖，用于鍋爐給水的控制。圖64是一個切斷和排泄閥門的簡圖，用于高壓和大流量。它具有自下而上流動的結構及單獨的壓力平衡導向閥。隨著閥門的關閉，壓力通過閥芯、活塞與閥體套筒的間隙泄漏出來，有助于主閥的閥座密封。執行機構必須推動閥桿向下移動來壓縮導向閥的彈簧及關閉導向閥。密封是嚴密的。要打開閥門，電動執行器提升閥桿，讓導向閥打開平衡主閥芯，因為導向閥比閥芯對套筒的環形間隙截面具有更大的容量。導向閥的閥芯肩部是為了主閥芯停住及保持彈簧力，使這些零件彼此保持在閥門開度下的平衡。閥芯所產生的不平衡降低了。主閥芯和導向閥桿的裝配是活動的，除了當彈簧施加荷載的時候閥芯和閥桿才保持固定連接，主閥的平衡作用減小了打開閥門時的力。

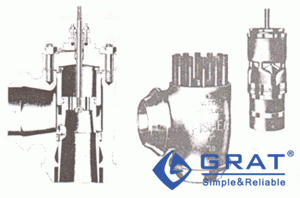

平衡式直通閥示于圖65中，當閥門關閉及自上面下流動時，套筒孔用來排出閥芯上部的冷凝液。于是，隨著主閥和導向閥的關閉，上游壓力進入閥芯的上部，有助于閥座的密封。閥座的密封是嚴密的。需要打開閥門時，首先由電動執行器把導向閥打開，從而建立主閥芯前后的平衡，接著由執行機構把閥芯打開。對于一個4英寸口徑、壓降為1000磅／英寸2 (69bar)的閥門開啟的速度快達350毫秒。
16英寸平衡圓盤式控制閥示于圖66和67中，打開時是平衡的，液體自上而下流動，當關閉時為非平衡式，因此壓力降增加了閥座的密封力。這是由主閥桿操縱內部的導向閥來完成的。用一個雙作用的氣動活塞式電動執行器加上一個封閉的防止故障彈簧使之能迅速操作，它是用安裝在閥桿上的彈簧套中的液壓緩沖器來調整的。
