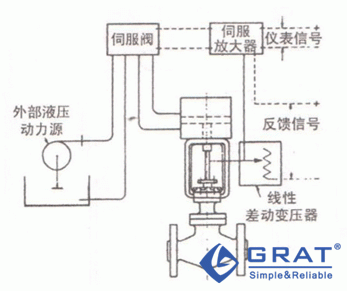

圖1-1表示這種高性能伺服執行機構的操作原理。電動執行器閥桿的動作通過電位器或線性差動變壓器在伺服放大器內和儀表信號相比較。然后有個信號送到高性能伺服閥內，此閥把高壓油壓進高壓油缸執行機構的一側?；蛘邚钠渲蟹懦龈邏河?，電動執行器則直接固定在閥桿上。多余的液壓油則返回集油器。
通常，這些高性能伺服操作器使用的液壓操作壓力范圍為lOO0-3000磅／英寸2(61-200bar)表壓。在這樣的壓力和流量下能得到極高的閥桿速度，對變化的儀表信號條件能夠獲得極快的響應，而且能夠適應極高的靜壓或主閥內極高的壓力降。
主要的缺點是它們也需要十分強有力的外部液壓源。當然，這個液壓源能夠用來供給很多閥門，但是由于操作費用和安裝費用很高，限制了它們的應用，主要用于航空和宇航領域。
