隔膜閥的流量特性是指介質流過閥門的相對流量與位移(閥門的相對開度)問的關系，氣動隔膜閥特性的選擇實際上是直線和等百分比流量特性的選擇。
隔膜閥流量特性的選擇可以通過理論計算，但所用的方法和方程都很復雜。目前多采用經驗準則t具體從以下幾方面考慮從調節系統的調節質量分析并選擇；從工藝配管情況考慮；從負荷變化情況分析。
選擇好隔膜閥的流量特性，就可以根據其流量特性確定閥門閥芯的形狀和結構，但對于像隔膜閥、蝶閥等，由于它們的結構特點，不可能用改變閥芯的曲面形狀來達到所需要的流量特性，需要通過可變凸輪定位器對流量特性進行修改。
常用堰式隔膜閥的流量特性曲線如圖1-1所示，直通式隔膜閥的流量特性曲線如圖1-2所示。

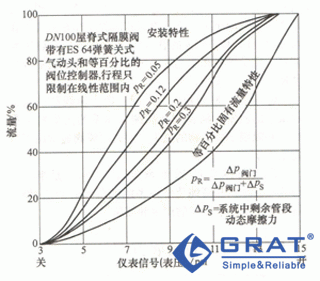

圖1-3所示為屋脊式隔膜閥典型的固有流量特性曲線與安裝流量特性曲線，但不同尺寸系列的閥門的流量特性曲線可能會有一定的變化。如果是自動控制，需要通過可變凸輪定位器對流量特性進行修改。
