公稱
通徑 DN |
法蘭焊端
外徑 (鋼管外徑) A |
連接尺寸
|
密封面
|
法蘭
厚度 C |
法蘭
高度 H |
法蘭頸部
直徑 N |
法蘭
內(nèi)徑 B |
|||||
|
法蘭
外徑 D |
螺栓孔
中心圓 直徑 K |
螺栓
孔徑 L |
螺栓
|
d
|
f
|
|||||||
|
數(shù)量
n |
螺紋
規(guī)格 |
|||||||||||
|
15
|
21.3
|
95
|
66.5
|
16
|
4
|
M14
|
35
|
7
|
14.5
|
52
|
38
|
由
用 戶 規(guī) 定 |
|
20
|
26.9
|
120
|
82.5
|
18
|
4
|
M16
|
43
|
7
|
16.0
|
57
|
48
|
|
|
25
|
33.7
|
125
|
89.0
|
18
|
4
|
M16
|
51
|
7
|
17.5
|
62
|
54
|
|
|
32
|
42.4
|
135
|
98.5
|
18
|
4
|
M16
|
63.5
|
7
|
21.0
|
67
|
64
|
|
|
40
|
48.3
|
155
|
114.5
|
22
|
4
|
M20
|
73
|
7
|
22.5
|
70
|
70
|
|
|
50
|
60.3
|
165
|
127.0
|
18
|
8
|
M16
|
92
|
7
|
25.5
|
73
|
84
|
|
|
65
|
73.0
|
190
|
149.0
|
22
|
8
|
M20
|
105
|
7
|
29.0
|
79
|
100
|
|
|
80
|
88.9
|
210
|
168.5
|
22
|
8
|
M20
|
127
|
7
|
32.0
|
83
|
117
|
|
|
100
|
114.3
|
275
|
216.0
|
26
|
8
|
M24
|
157.5
|
7
|
38.5
|
102
|
152
|
|
|
125
|
141.3
|
330
|
267.0
|
29.5
|
8
|
M27
|
186
|
7
|
44.5
|
114
|
189
|
|
|
150
|
168.3
|
355
|
292.0
|
29.5
|
12
|
M27
|
216
|
7
|
48.0
|
117
|
222
|
|
|
200
|
219.1
|
420
|
349.0
|
32.5
|
12
|
M30
|
270
|
7
|
55.5
|
133
|
273
|
|
|
250
|
273.0
|
510
|
432.0
|
35.5
|
16
|
M33
|
324
|
7
|
63.5
|
152
|
343
|
|
|
300
|
323.9
|
560
|
489.0
|
35.5
|
20
|
M33
|
381
|
7
|
67.0
|
156
|
400
|
|
|
350
|
355.6
|
605
|
527.0
|
39
|
20
|
M36
|
413
|
7
|
70.0
|
165
|
432
|
|
|
400
|
406.4
|
685
|
603.0
|
42
|
20
|
M39
|
470
|
7
|
76.5
|
178
|
495
|
|
|
450
|
457
|
745
|
654.0
|
45
|
20
|
M42
|
533.5
|
7
|
83.0
|
184
|
546
|
|
|
500
|
508
|
815
|
724.0
|
45
|
24
|
M42
|
584.5
|
7
|
89.0
|
190
|
610
|
|
|
600
|
610
|
940
|
838.0
|
51
|
24
|
M48
|
692.5
|
7
|
102.0
|
203
|
718
|
|

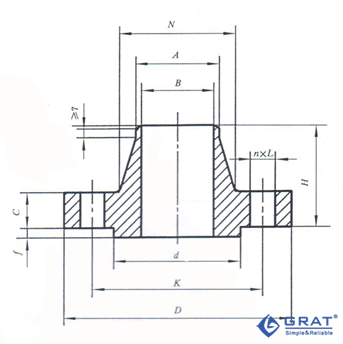

法蘭圖紙
