電動執行器位置發送器

所屬類別：其他

產品名稱：電動執行器位置發送器

產品簡介： 電動執行器位置發送器（伺服控制器）是調節型產品的一個重要組成部分，通過輸入開關量控制信號，輸出4～20mA閥位反饋信號。結構：帶1KΩ電位器和控制模塊（伺服放大器）

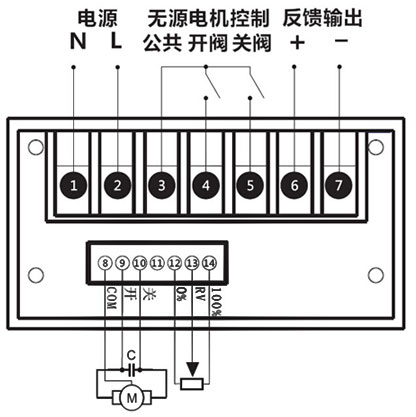

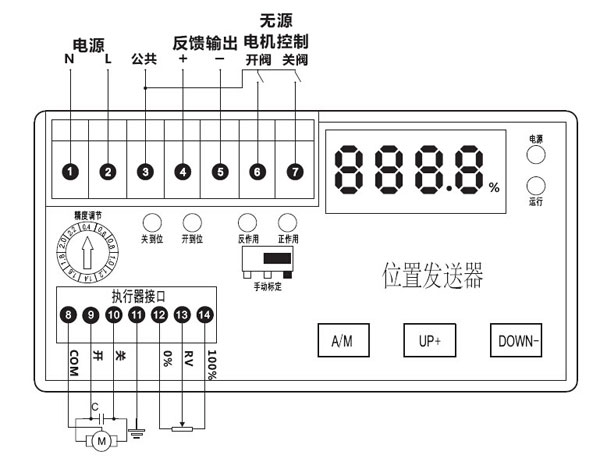

1、電動執行器位置發送器接線圖

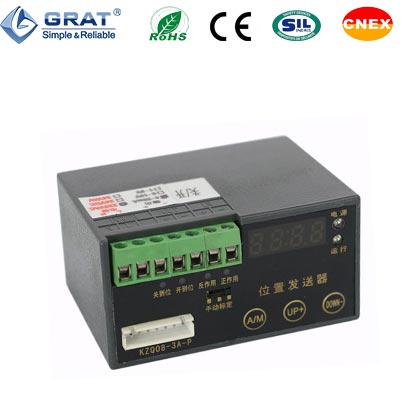

KZQ08-3A-P電動執行器位置發送器

KZQ08-3B-P電動執行器位置發送器

    注意：
    1、序號為黑底白字端口是外部通信接線端口，序號為白底黑字端口是執行器裝置內部接線端口。
    2、輸出信號默認為4～20mA電流信號，可定制0～10V，1～5V，2mA～10mA等信號。
    3、請斷開電源后再接線，以免出現觸電危險。

一、電動執行位置發送器閥位標定
    1、通過修改P參數=3.1，按“A/M”鍵進入零位標定參數“UL”
    2、零位標定：進入“UL”參數標定零位，把執行器開到零位，按“A/M鍵確認零位，進入滿位標定參數“uH”。
    3、滿位標定：進入“uH”參數標定滿位，把執行器開到滿位，按“A/M鍵確認滿位，進入“P”參數。
    4、保存退出：使參數“P=5.0”，再次按“A/M”鍵自動退出并保存參數。

    二、電動執行位置發送器輸出標定
    1、通過修改P參數=1.1，按“A/M”鍵進入“oL”參數
    2、標定零位輸出電流：顯示“oL”參數，按“+”或“-”可以修改“oL”的數值，使輸出電流=4mA，按“A/M”鍵確認，然后進入“oH”參數。
3、標定滿位輸出電流：顯示“oH”參數，按“+”或“-”可以修改“oL”的數值，使輸出電流=20mA，按“A/M”鍵確認，然后進入電機報警溫度“t”參數設置。
    4、電機溫度報警設置：進入“t”參數（殼內報警溫度）：按“+”或“-”鍵可以修改“t”的數值，一般設置“t”=85度。
    5、保存退出：按“A/M”鍵確認后，使P參數=5.0，再次按“A/M”鍵自動退出并保存參數，返回自動測控狀態。
    注意：
    1、出廠后一般不需些項操作，如需請?jiān)诠こ處熤刚率褂谩?/strong>
    2、在輸出電流標定時，需4～20mA輸出量程的信號源。

三、電動執行器位置發送器作用方式
    1、通過修改P參數=4.6，按“A/M”鍵進入“Ac”參數。
    2、作用方式：按“+”或“-”鍵可以修改“Ac”的數值，按下表進行設置為正作用或者反作用，按“A/M”鍵進入“P”參數。
    3、保存退出：使參數“P=5.0”，再次按“A/M”鍵自動退出并保存參數。

作用方式

Ac參數值

控制說明

正作用

Ac=0

閥位全關時，反饋輸出4mA電流信號，閥位全開時，反饋輸出20mA電流

反作用

Ac=1

閥位全關時，反饋輸出20mA電流信號，閥位全開時，反饋輸出4mA電流

    二、電動執行器位置發送器退出方式
    保存退出方式：保存參數，需要按“+”或“-”鍵修改“P”的數值=5.0，按“A/M”鍵確認，定位器自動保存并退出設置狀態。
    不保存退出方式：不需要保存參數，則需要按“+”或“-”鍵修改“P”的數值=4.9，按“A/M”鍵確認，定位器不保存并退出設置狀態。

格萊特閥門控制器型號編制及說明

1、閥門控制器類型

C R D

控制型模塊
（輸入輸出均為模擬量信號）位置變送器
（輸入開關量反饋模擬量）數字信號
（485、486）

2、電壓

代號 A D H 3A 3B

名稱交流 220V 直流 24V 380V ≥200NM ≤100NM

3、信號代碼編制

代號 1 2 3 4 5 6

名稱 4-20mA 0-10V 0-5V 1-5V 0-10mA 0-20mA

例：模塊（閥門控制器），電壓 AC220V，輸入輸出 4-20mA，配套 20 型執行器

注：連接符為分隔，連接符前面的表示輸入信號，連接符后面表示輸出信號。

控制電路 型號代碼 電路圖 視頻地址

開關動作模式：輸出4～
20mA閥位反饋信號。
結構：帶1KΩ電位器和R/I變
換器。 CPT 點擊查看
