| C | R | D |
|
控制型模塊 （輸入輸出均為模擬 量信號） |
位置變送器 （輸入開關量反饋模擬量） |
數字信號 （485、486） |
| 代號 | A | D | H | 3A | 3B |
| 名稱 | 交流 220V | 直流 24V | 380V | ≥200NM | ≤100NM |
| 代號 | 1 | 2 | 3 | 4 | 5 | 6 |
| 名稱 | 4-20mA | 0-10V | 0-5V | 1-5V | 0-10mA | 0-20mA |

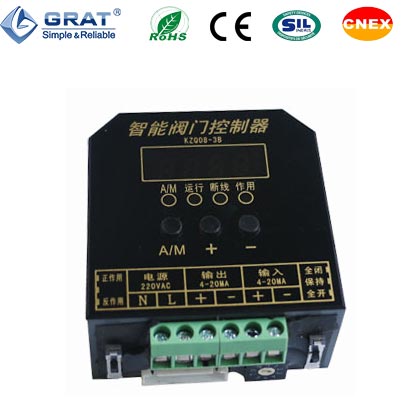

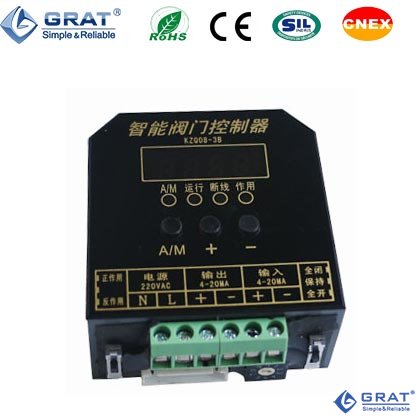

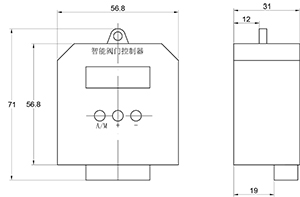

1、電動執行器控制模塊安裝尺寸圖（如下圖）
2、電動執行器控制模塊電路：調節動作模式，輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。結構：帶1KΩ電位器和控制模塊（伺服放大器）。
3、電動執行器控制模塊接線電路觀看視頻：（I/O：4-20mA信號控制）
http://www.yihaozuan.cn/video/56.html
4、電動執行器控制模塊調試觀看視頻http://www.yihaozuan.cn/support/821.html
4、電動執行器控制模塊錯誤代碼及解決方法
|
序號
|
錯誤代碼
|
原圖
|
解決方案
|
|
1
|
ERR
|
電機未接或接反、上下行同時堵轉
|
檢查電機是否接線正確
|
|
2
|
ERR0
|
定位器缺相
|
380AVC，三相控制缸項
|
|
3
|
ERR1
|
|
廠家保留
|
|
4
|
ERR2
|
機內超溫報警
|
設備或機內溫度過高，采取降溫措施。
|
|
5
|
ERR3
|
開向運行電機堵轉
|
檢查閥門或執行器機械部分
|
|
6
|
ERR4
|
閉向運行電機堵轉
|
檢查閥門或執行器機械部分
|
|
7
|
ERR5
|
電機驅動過載
|
廠家保留
|
|
8
|
ERR6
|
給定電流過小
|
＜“iL”值，增大給定信號到4mA
|
|
9
|
ERR7
|
給定電流過大
|
＞“iH”值，減小給定信號到20mA
|
|
10
|
ERR8
|
閥位小于下限
|
檢查cL值至0.00%
|
|
11
|
ERR9
|
閥位大于下限
|
檢查cL值至100.00%
|
| 控制電路 | 型號代碼 | 電路圖 | 視頻地址 |
|
調節動作模式：輸入4～20mA控制信號，輸出4～20mA閥位反饋信號。 結構：帶1kΩ電位器和控制 模塊（伺服放大器）。 |
PCU |
 |
點擊查看 |
| 數字模塊-DC-電路圖 | DC |
 |
|
| 數字模塊-AC-電路圖 | AC |
 |
